Łączność Światłowodowa, LASER - Zestaw Edukacyjny, typ: EF-970E

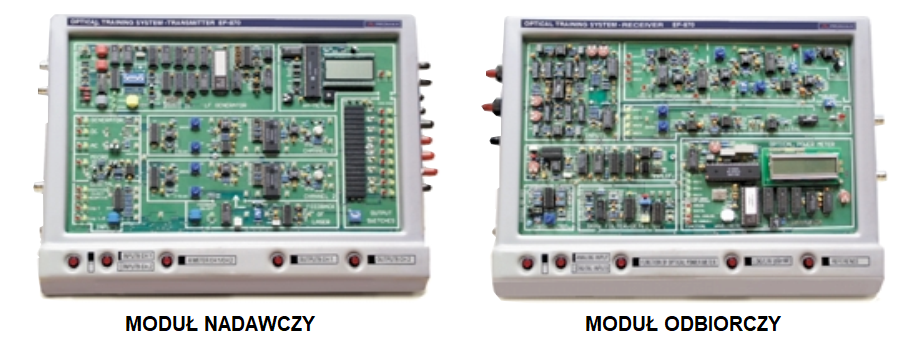

Zestaw edukacyjny EF-970E to innowacyjny system przeznaczony do szkolenia, demonstracji i eksperymentowania z systemami łączności światłowodowej, zjawiskami związanymi ze światłem, zasadami transmisji przez światłowody oraz technologiami takimi jak laser i WDM (multipleksowanie długości fali). W skład prezentowanego zestawu edukacyjnego wchodzą:
- moduł nadawczy: dwa niezależne kanały z fotoemiterami i laserem
- moduł odbiornika umożliwiający m.in. wykonywanie pomiarów mocy optycznej
- akcesoria
- zestaw światłowodów
- dokumentacja
UKŁAD EMITERÓW SKŁADAJĄCY SIĘ Z DWÓCH NIEZALEŻNYCH KANAŁÓW Z LED I FOTOEMITARAMI LASEROWYMI
8 wejść / 2 kanały
Zestaw wyposażono w osiem wejść (do wyboru). Można wybrać kanał 1 (CH 1) lub kanał 2 (CH 2), takie samo wejście może być wybrane dla obu kanałów- generator LF: sinusoidalny, trójkątny lub sygnał kwadratowy (wewnętrzny)
- wejście analogowe DC (75 #) (zewnętrzne)
- wejście analogowe AC (75 #) (zewnętrzne)
- mikrofon (monofoniczny) (zewnętrzny)
- wejście cyfrowe (zewnętrzne)
- odwrócone wejście cyfrowe (zewnętrzne)
- wejście cyfrowe na stałe „1” (wewnętrzne)
- przełącznik cyfrowy „1” / „0”, za pomocą klawisza TL1 (wewnętrzny)

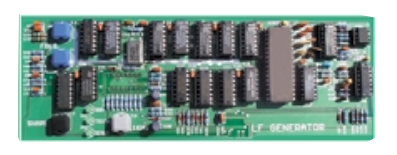

Generator LF
Generator LF posiada cztery przyciski do wyboru trybu pracy: kwadrat, trójkąt, sinusoida oraz częstotliwość

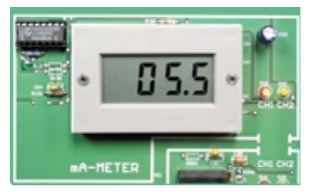

Miliamperomierz
Zestaw emiterów wyposażono w cyfrowy miliamperomierz mierzący prąd polaryzacji przepływający przez wybrany fotoemiter.
Kanał 1 i 2
Zestaw nadajników składa się z 2 niezależnych kanałów (kanał 1 i kanał 2), które umożliwiają przesyłanie sygnałów z dowolnego wejścia optycznego i kontrolę wzmocnienia poziomu sygnału wejściowego. Układ zawiera wskaźnik przeciążenia lub nasycenia kanału.

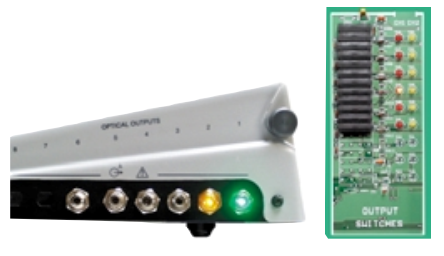

Wyjścia Optyczne
Zestaw emiterów zawiera sześć cyklicznie wybieranych fotoemiterów. W aplikacji WDM mogą być aktywowane jednocześnie dwa fotoemitery. Fotoemitery posiadają obwód zabezpieczający ograniczający moc optyczną.
Laser ze Sprzężeniem Zwrotnym
Charakterystyka LASERA oznacza, że na jego moc optyczną mogą mieć wpływ czynniki zewnętrzne takie jak temperatura, starzenie się itp. Obwód sprzężenia zwrotnego jest w stanie utrzymać stabilną i niezmienną moc optyczną bez względu na warunki zewnętrzne. System może działać z włączonym lub wyłączonym obwodem sprzężenia zwrotnego w celu przeprowadzenia testu jego wydajność i diagnostyki problemów spowodowanych jego odłączeniem i/lub awarią.
ODBIORNIK Z MIERNIKIEM MOCY OPTYCZNEJ
Odbiornik
Układ odbiornika składa się z dwóch niezależnych bloków (z wyjątkiem obwodów wejściowych: fotodetektorów i przełączników): sygnałowego i pomiarowego. Blok sygnałowy zawiera dwa niezależne kanały - jeden do odbioru sygnałów analogowych, drugi do odbioru sygnałów cyfrowych. W bloku pomiarowym znajduje się miernik mocy pracujący w czterech różnych trybach: analogowy, cyfrowy, 1 kHz i DC.

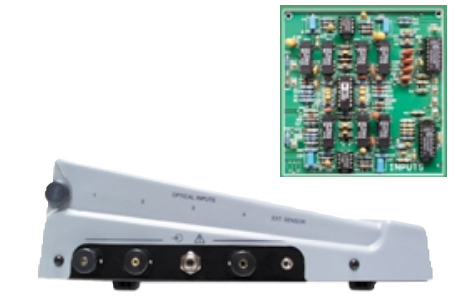

Wejścia Optyczne
Odbiornik wyposażono w cztery fotodetektory oraz opcję fotodetektora zewnętrznego

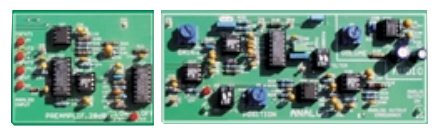

Blok Sygnału Kanału Analogowego
Kanał analogowy charakteryzuje się wzmocnieniem 40 dB (dwa wzmacniacze 20 dB). Blok sygnałowy posiada przełącznik do wyboru rodzaju sprzężenia: DC lub AC (dla pierwszego wejścia wzmacniacza i wyjścia kanału analogowego). Sekcja audio składa się z niezależnie regulowanego filtra dolnoprzepustowego do regulacji poziomu sygnału doprowadzonego do wewnętrznego głośnika lub słuchawki.

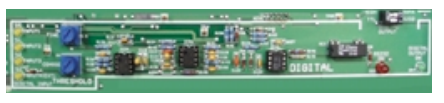

Blok Sygnału Kanału Cyfrowego
Sygnał wchodzący do kanału cyfrowego przechodzi przez szereg filtrów oraz wzmacniaczy w celu późniejszego porównania z wzorcem poziomu. Amplituda wyjścia kanału może być wybrana jako TTL poziom lub poziom RS-232.

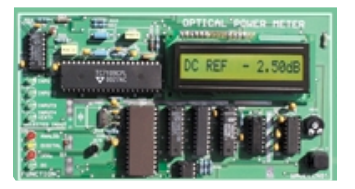

Miernik Mocy Optycznej
Ten układ wykonuje bezwzględny lub względny pomiar odebranej mocy optycznej.
Miernik mocy optycznej wyposażono w cztery tryby wykonywania pomiarów:
- ANALOGOWY (tryb monitorowania)
- CYFROWY (tryb monitorowania)
- 1 kHz (tryb precyzyjny, do pomiaru składowej 1 kHz)
- DC (tryb precyzyjny)
Rozdzielczość miernika mocy w trybach monitorowania wynosi 0,1 dB, do 0,01 dB w trybach precyzyjnych.
