Protokoły Łączności w Awionice, Stanowisko Dydaktyczne HBE-AP

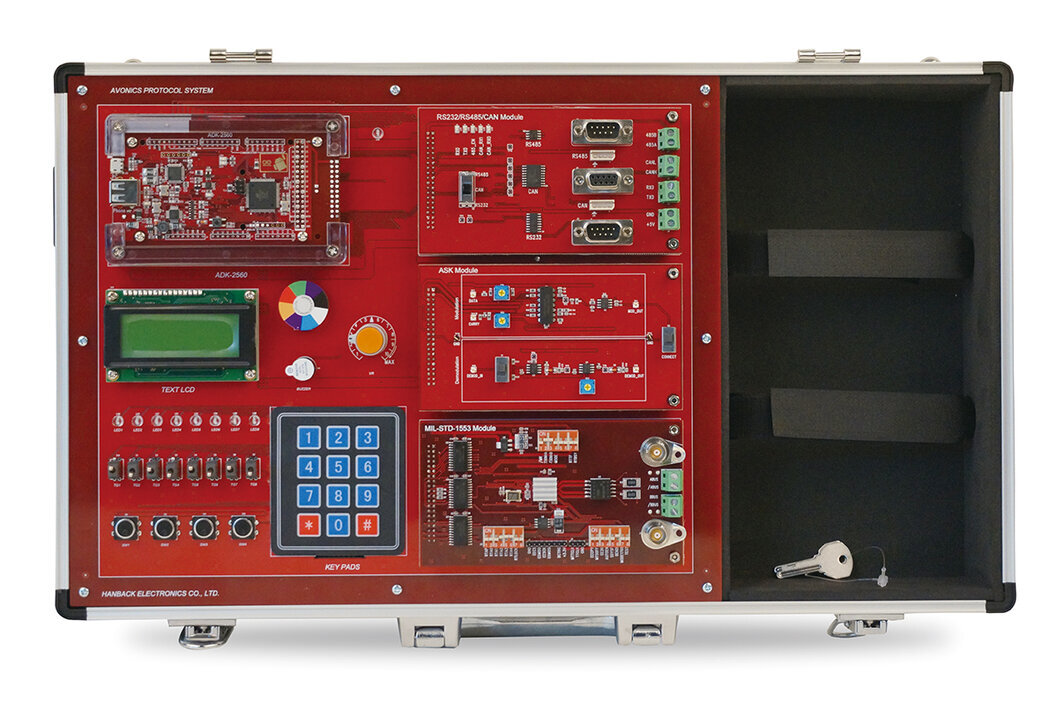

- Makieta do ćwiczeń z protokołami łączności z awionice (ARINC-429, MIL-STD-1553, ...)
- Makieta do ćwiczeń z przepływem lotniczych danych pokładowych
- Stanowisko dydaktyczne do szkolenia z zakresu łączności oraz danych lotniczych skonfigurowany do doświadczeń związanych z awioniką

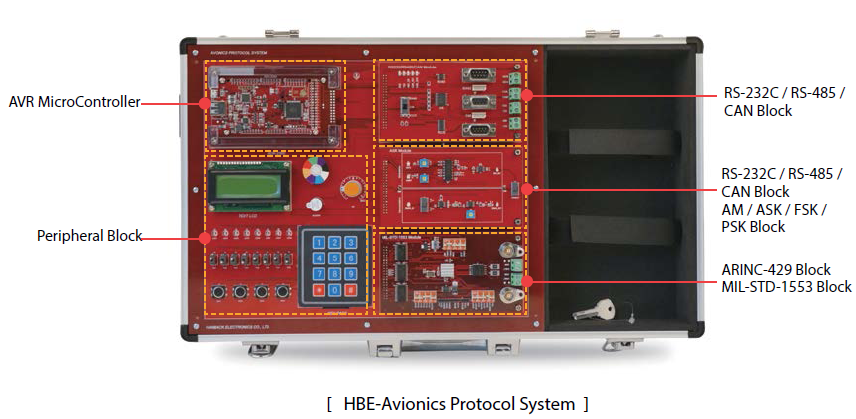

- Zestaw edukacyjny skonfigurowany jako jedna płytka z urządzeniami używanymi w łączności przewodowej

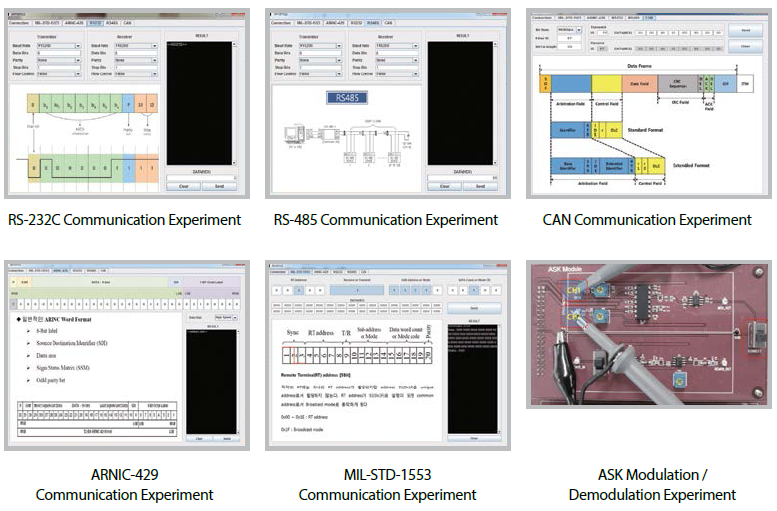

- Ćwiczenia z zakresu badania charakterystyk danych protokołu komunikacyjnego za pomocą oprogramowania uruchomionego na komputerze PC

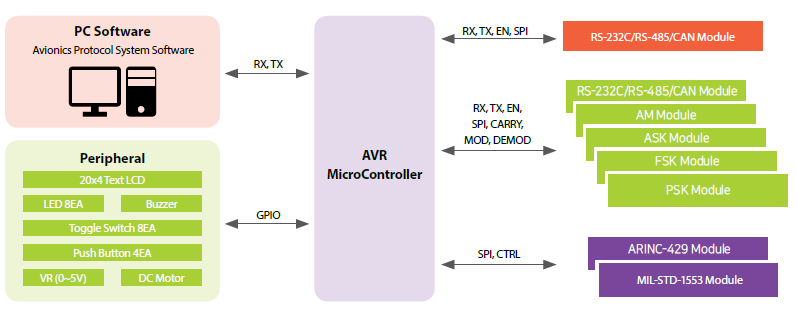

- Bloki AM, ASK, FSK, PSK do łączności podstawowej
- RS-232C, RS-485, CAN jako domyślne bloki łączności

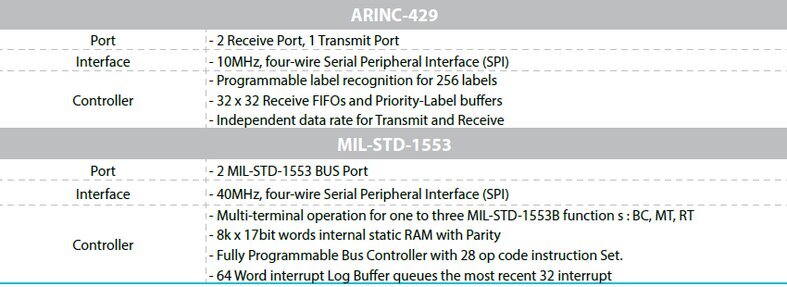

- Bloki ARINC-429, MIL_STD-1553 do łączności lotniczej i morskiej
- Architektura Arduino do podstawowych doświadczeń laboratoryjnych
- 2 zestawy modułów RS-232C / RS-485 / CAN do badania protokołów łączności
Zagadnienia Edukacyjne:
- Wprowadzenie do systemu protokołów HBE-Awionika
- Badanie mikrokontrolera AVR / ATMEGA2560

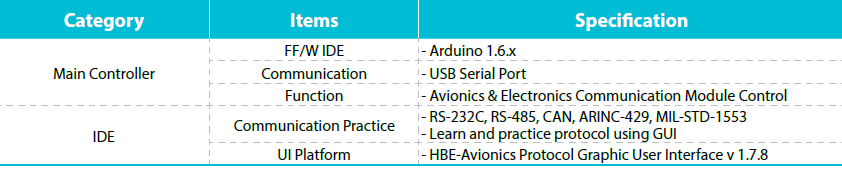

- Wprowadzenie do architektury Arduino: środowisko programistyczne, instalacja sterowników, konfiguracja IDE, instalacja aplikacji awionika
- Wprowadzenie do zagadnień związanych z awioniką: system łączności, system nawigacji, system monitorowania parametrów, system wspomagania nawigacji
- Badanie interfejsu awioniki ARINC-429: demonstracja działania interfejsu ARINC-429, doświadczenia praktyczne

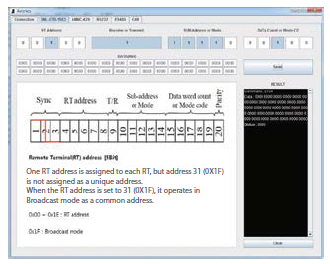

- Badanie interfejsu w standardzie MIL-STD-1553 (dwuprzewodowa, redundantna magistrala danych szeregowych używana głównie w awionice wojskowej i systemach kosmicznych): demonstracja działania interfejsu w standardzie MIL-STD-1553, doświadczenia praktyczne
- Badanie modulacji ASK: demonstracja działania modulacji / demodulacji, doświadczenia praktyczne
- Badanie modulacji FSK: demonstracja działania modulacji / demodulacji, doświadczenia praktyczne
- Badanie modulacji PSK: demonstracja działania modulacji / demodulacji, doświadczenia praktyczne
- Badanie modulacji AM: demonstracja działania modulacji / demodulacji, doświadczenia praktyczne
- Badanie interfejsu EIA-485 (RS-485): demonstracja działania interfejsu RS-485, doświadczenia praktyczne
- Badanie interfejsu CAN: demonstracja działania interfejsu CAN, doświadczenia praktyczne
- Sterowanie urządzeniami peryferyjnymi za pomocą Arduino: struktura programu Arduino, programowanie zmiennych parametrów i funkcji, urządzenia peryferyjne z timerem i licznikiem, doświadczenia praktyczne związane ze sterowaniem
