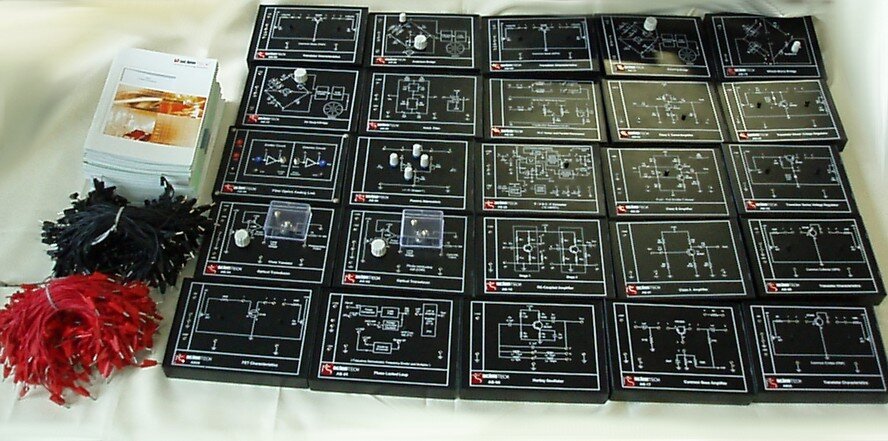

Charakterystyki Elementów Cyfrowych - Moduły Ćwiczeniowe



Moduły dostarczamy wraz z niezbędnym wyposażeniem (przewody przyłączeniowe oraz akcesoria - jeżeli dotyczy) oraz opisami przykładowych ćwiczeń. Moduły są pasywne - wymagają zewnętrznego zasilania, czasami generatora funkcyjnego. Zalecane wyposażenie dodatkowe: multimetr i/lub oscyloskop.

www.hik-consulting.pl - Aparatura Pomiarowa, Stanowiska Szkoleniowe

Moduły wymagają zewnętrznego zasilania (+12V/250mA, +5V/250mA) oraz generatora funkcyjnego. Mogą być użytkowane bez platformy ST2613A.


Dostępne Moduły Cyfrowe:
  1. DB-01 bramki logiczne (Logic Gates),
  2. DB-02 bramka uniwersalna-NAND/NOR (Universal Gate-Nand/Nor Gate),
  3. DB-03 implementacja bramek EX-OR (EX-OR Gate Implementation),
  4. DB-04 twierdzenie de Morgana (Demorgan's Theorem),
  5. DB-05 zastosowanie bramek EX-OR (EX-OR Gate Application),
  6. DB-06 konwersja kodu (binarny na Graya i Graya na binarny) (Binary to Gray and Gray to Binary),
  7. DB-07 konwersja kodu (BCD na kod z nadmiarem 3) (BCD to Excess 3 Code),
  8. DB-08 binarny sumator / układ odejmujący (Binary Adder/Subtractor),
  9. DB-09 koder-dekoder (Encoder/Decoder),
  10. DB-10 multiplekser-demultiplekser (Multiplexer/Demultiplexer),
  11. DB-11 przerzutniki (R-S, D, J-K, T) (Flip-Flops),
  12. DB-12 rejestr przesuwu (SIPO 4 bitowy) (Shift Register),

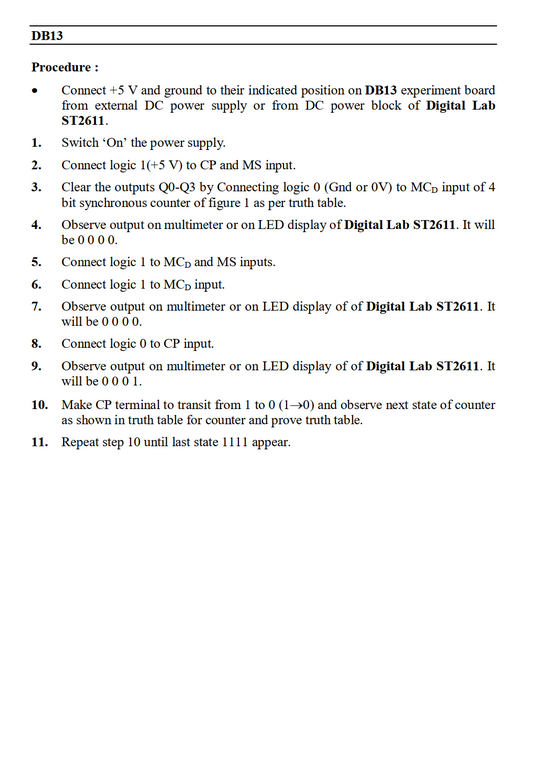

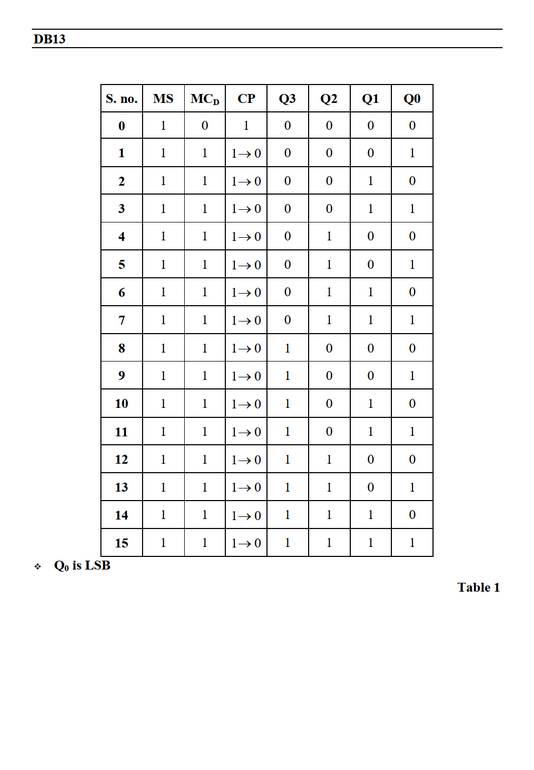

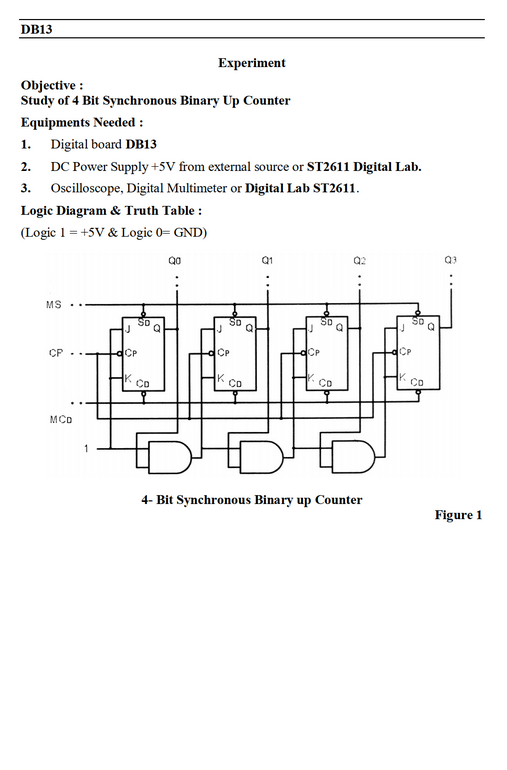

  13. DB-13 licznik binarny synchroniczny 4 bitowy (4 bit Synchronous Binary Counter),

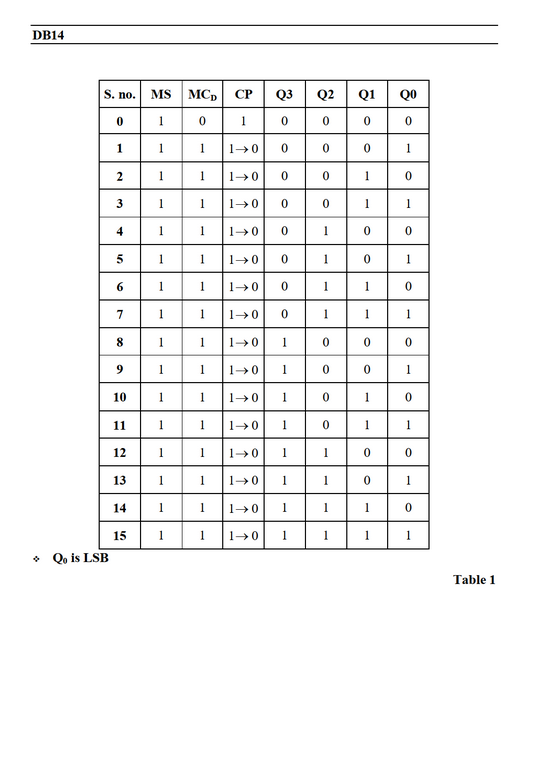

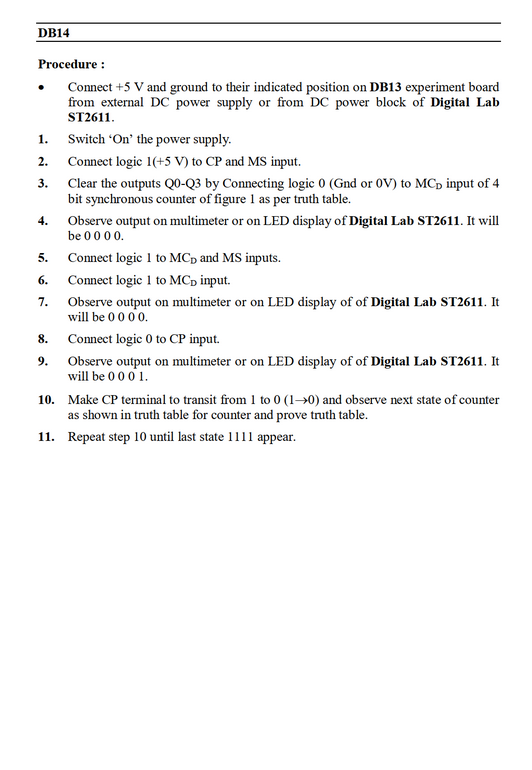

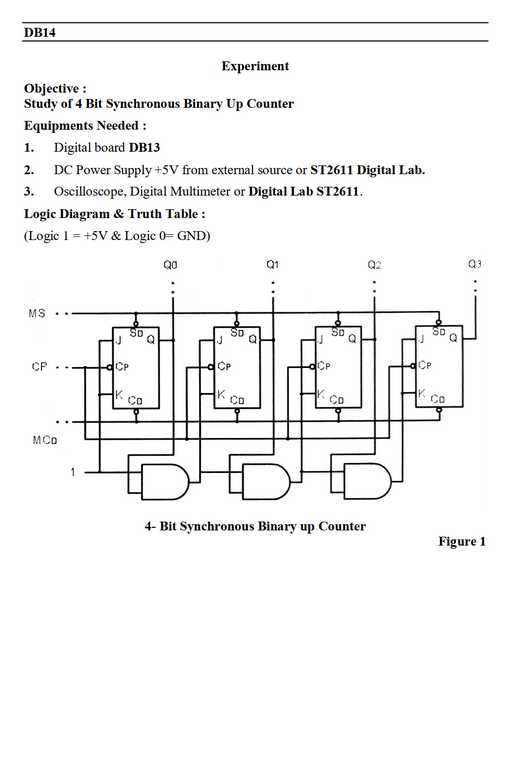

  14. DB-14 4 bitowy licznik binarny (przód/tył) (4 bit Binary Ripple Counter),
  15. DB-15 dekoder kodu BCD na kod 7-Segmentowy (BCD to Seven Segment Decoder),
  16. DB-16 konwerter cyfrowo-analogowy (drabinka R-2R) (Digital to Analog Converter),
  17. DB-17 licznik zdarzeń 3 cyfrowy (Event Counter),

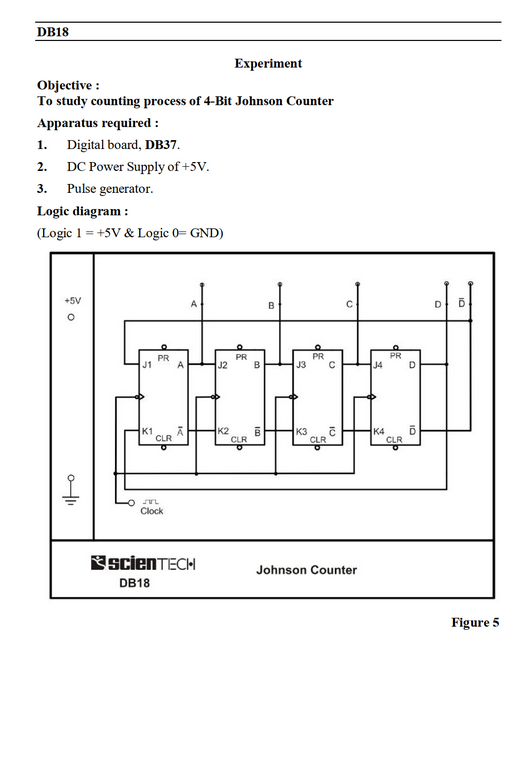

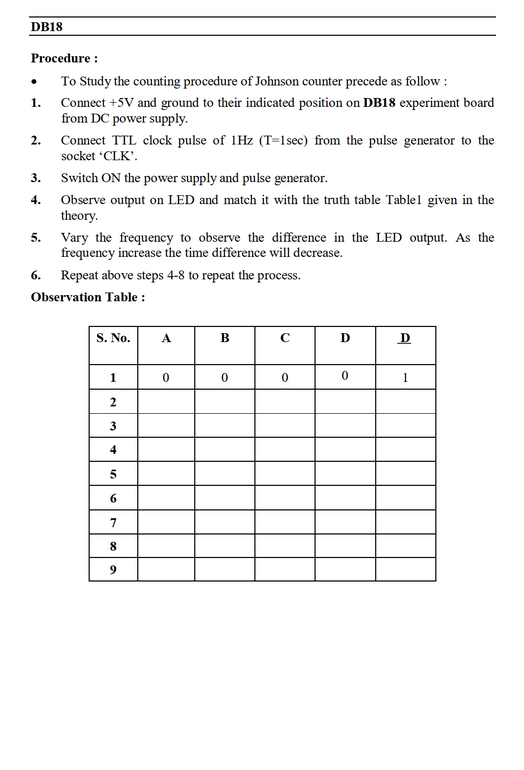

  18. DB-18 licznik Johnson'a (Johnson Counter),

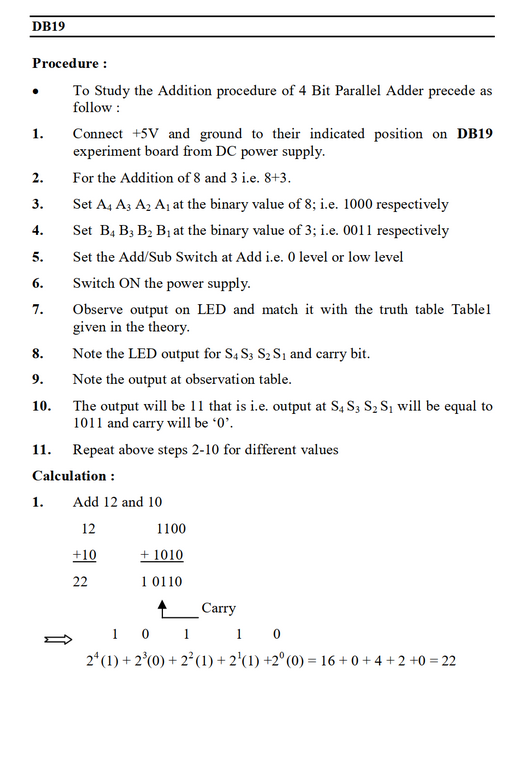

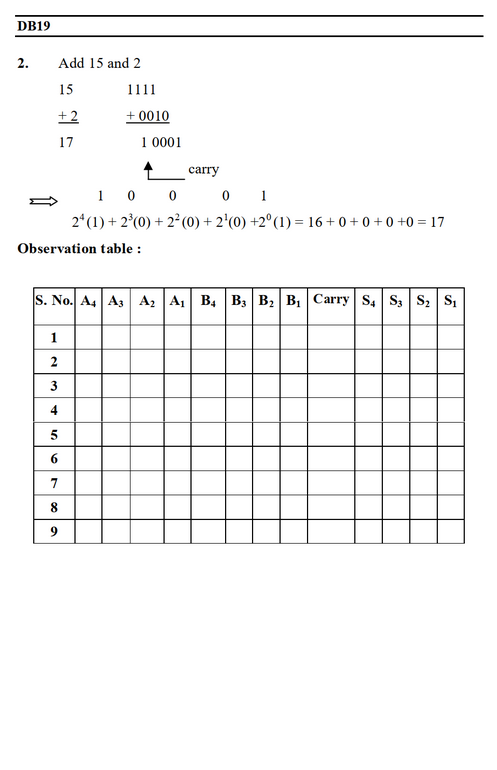

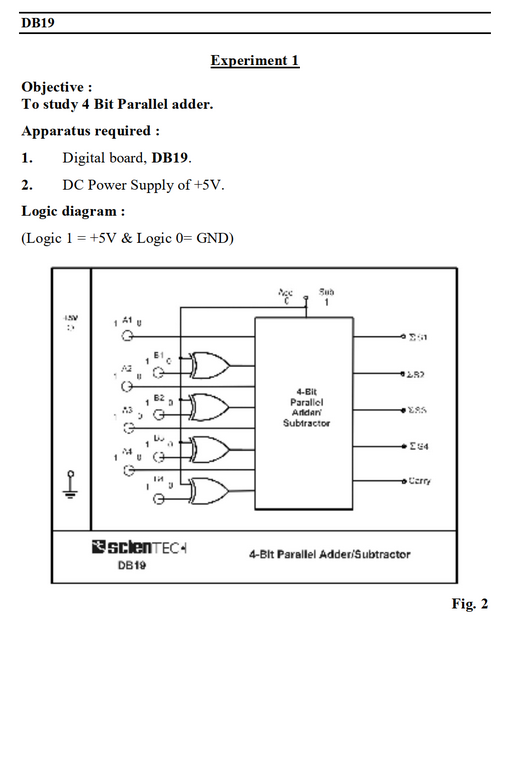

  19. DB-19 4 bitowy równoległy sumator (4 Bit parallel adder/substractor),
  20. DB-20 generator szumu pseudo-losowego (PN Sequence Generator),
  21. DB-21 cyfrowe łącze światłowodowe (Fiber Optics Digital Link),
  22. DB-22 konwerter analogowo-cyfrowy (typ licznikowy) (Analog to Digital Converter),
  23. DB-26 gniazdo ZIF (ZIF 40 pin Socket),
  24. DB-27 charakterystyki przenoszenia (inwertery TTL i CMOS) (Transfer Characterstics TTL and CMOS Inverters),
  25. DB-28 multiwibratory monostabilne (Monoshot Multivibrator: IC-74121 and 74123),
  26. DB-29 oscylatory CMOS i kwarcowe (CMOS Oscillators),
  27. DB-30 sumator / układ odejmujący (4 bitowy / 8 bitowy) (Adder/Subtractor - IC7483),
  28. DB-31 dekoder / demultiplekser (Demux/Decoder - IC74138),
  29. DB-32 licznik programowalny modulo N (Modulo N Programmable Conuter - IC74190),
  30. DB-33 tester i generator parzystości (Parity Generator Checker),
  31. DB-34 4 bitowy komparator wagowy (4 Bit Magnitude Comparator),
  32. DB-35 równoległe wejście; szeregowe wyjście (4 Bit Shift Registers),
  33. DB-36 dekoder klawiatury (Keyboard Encoder),
  34. DB-37 8 bitowy licznik pętlowy (8 Bit Ring Counter),
  35. DB-100 analizator sygnałów cyfrowych (8 kanałów) (8 Channel Digital Signal Analyzer).

Zasilanie modułów:  + 12V/250mA, + 5V/250mA

Moduły dostarczamy z opisami przykładowych ćwiczeń.

Zestawy i Stanowiska Edukacyjne dla Uczelni Technicznych: Podstawy Elektroniki - Charakterystyki Elementów Cyfrowych - Moduły Ćwiczeniowe

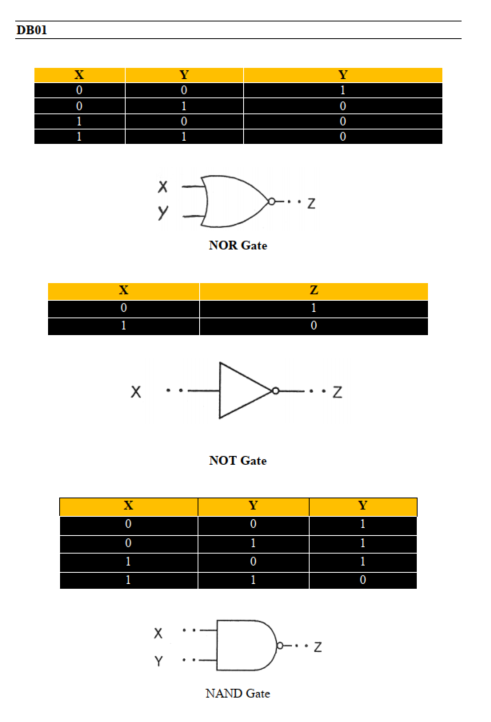

Przykładowe ćwiczenie dla modułu DB01 (bramki logiczne):
Przykładowe ćwiczenie dla modułu DB11 (przerzutniki):
Przykładowe ćwiczenie dla modułu DB17 (licznik zdarzeń):
Przykładowe ćwiczenie dla modułu DB36 (dekoder klawiatury):
