Mostek Kelvina (Thomsona) - Stanowisko Edukacyjne - typ: NV6534



Stanowisko nie wymaga instalacji. W komplecie dostarczamy: zasilacz, akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń.
Zalecane wyposażenie dodatkowe: oscyloskop/multimetr.


Mostek Thomsona (zwany również mostkiem Kelvina) jest modyfikacją mostka Wheatstone’a. Warunkiem równowagi dla mostka Kelvina jest:

Rezystancja R powinna posiadać jak najmniejszą wartość, dlatego też połączenie takie wykonywane jest jako krótki i gruby odcinek przewodu o małej rezystancji (wykonany np.
z miedzi). Jeśli warunek R3xR4'= R3'xR4 jest spełniony (oraz R jest małe), wówczas wpływ ostatniego składnika powyższego równania staje się zaniedbywalny i można przyjąć że:

W takim przypadku warunek równowagi mostka Thomsona jest analogiczny jak dla mostka Wheatstone’a. Mostek Thomsona pozwala na pomiar rezystancji w zakresie 0.000001-10 Ω.

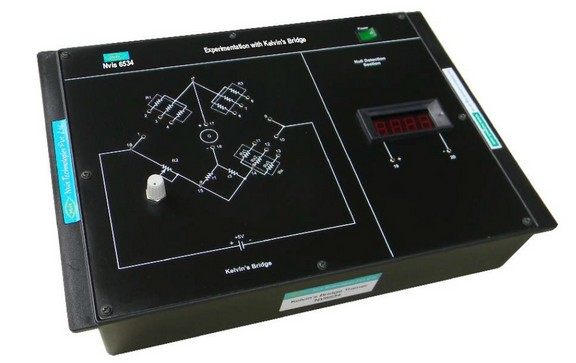

Mostek Kelvina (Thomsona) - Stanowisko Edukacyjne, typ: NV6534



Zagadnienia Edukacyjne:
  • ustalenie wartości nieznanej rezystancji przy pomocy mostka Kelvina (Thomsona)

Specyfikacja Techniczna:
  • znane R: R1=100 kOhm, 20 kOhm, 10 kOhm, R3=1kOhm, 200 Ohm, 100 Ohm
  • nieznane R: 0.3 Ohm, 0.4 Ohm, 0.8 Ohm
  • DPM (wyświetlacz cyfrowy dla detektora zera - null detector)

Stanowisko dostarczamy z opisami gotowych ćwiczeń.
