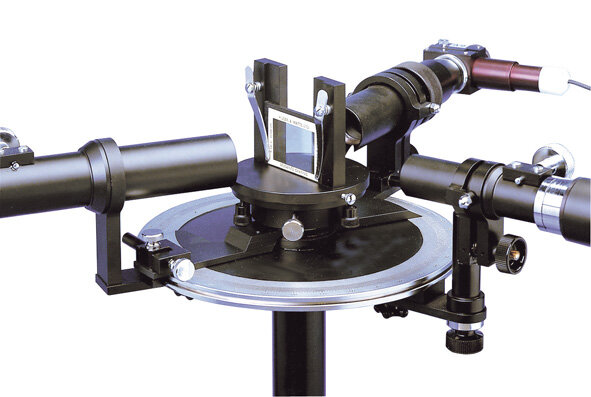

Goniometr Spektralny z Autokolimatorem - typ: POD068070



Goniometr składa się z trzech podstawowych  elementów : kolimatora, elementu dyfrakcyjnego oraz teleskopu. Badany  strumień świetlny przechodzi przez wąską szczelinę na soczewce  kolimatora. Światło wychodzące z kolimatora ma postać wąskiej  równoległej wiązki. Następnie pada ona na element dyfrakcyjny, który  rozprasza wiązkę na fale o  częstotliwościach zależnych od kąta padania.  Daną wiązkę należy skierować do teleskopu (po precyzyjnym pomiarze  pozycji kątowej) a następnie ustawić ostrość i kąt teleskopu dla  obserwacji danej barwy. Jeżeli znane są parametry elementu dyfrakcyjnego  można ustalić jakie częstotliwości występują w danym strumieniu  świetlnym.

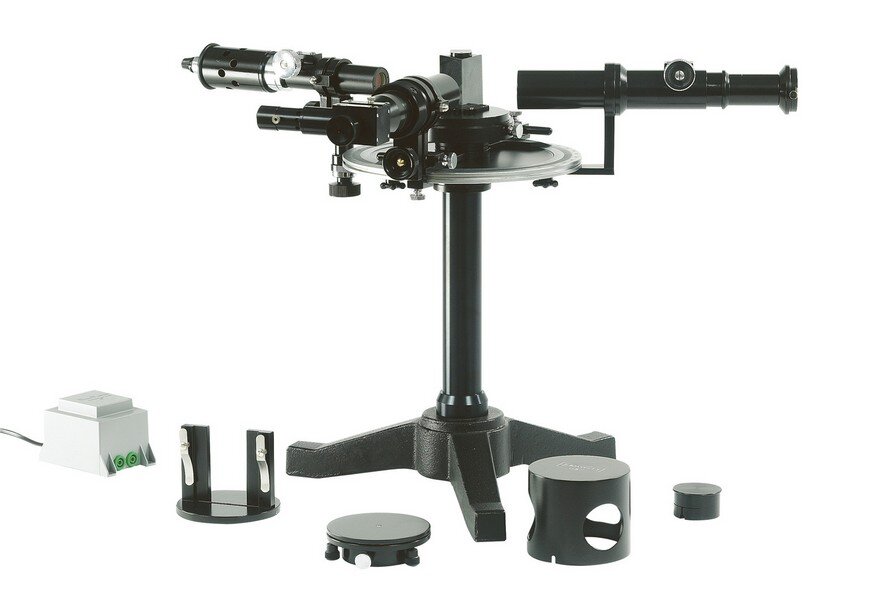

Opis instrumentu: spektrogoniometr  wyposażono w okular z autokolimatorem, kolimator oraz kolimator  pomocniczy na śrubie mikrometrycznej. Precyzja: 1 minuta kątowa. W  komplecie dostarczamy pryzmat Flint o dużej gęstości wraz z podstawką,  uchwyt/podstawkę do siatki oraz zasilacz. Kolimator:  regulacja do nieskończoności, w zestawie soczewka achromatyczna  (średnica 30 mm) oraz szczelina. Regulacja przy pomocy karbowanej śruby.  Autokolimator: w zestawie okular  achromatyczny, okular przesuwny, źródło światła (6V) z  obiektem-zwieciadłem oraz obiektem-siatką pozwalające na eksperymenty z  użyciem autokolimacji. Kolimator pomocniczy: umożliwia podgląd skali.



Zagadnienia edukacyjne (ćwiczenia):
  • regulacja nastaw goniometru
  • pomiar kąta pryzmatu
  • pomiar indeksu pryzmatu
  • krzywa dyspersji
  • pomiary długości fal
