Łączność Światłowodowa, LASER - Stanowisko Dydaktyczne EF-970E (Technika Światłowodowa)
![Łączność Światłowodowa, LASER - Zestaw Edukacyjny, typ: EF-970E HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa](images/01_zvmxag0e.png)
![Łączność Światłowodowa, LASER - Zestaw Edukacyjny, typ: EF-970E HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa](images/12.png)

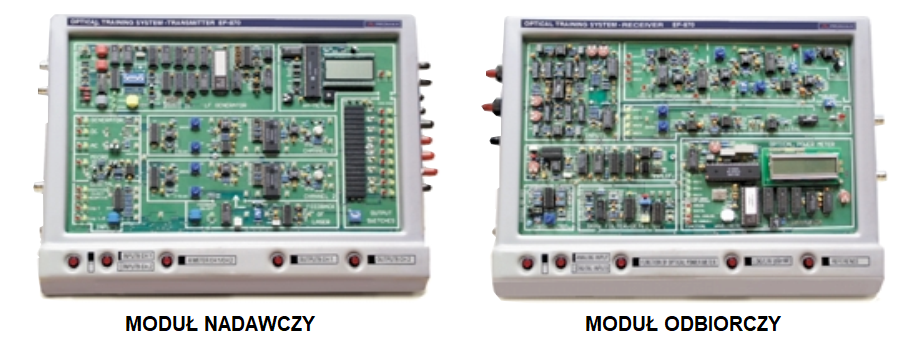

Zestaw edukacyjny EF-970E to innowacyjny system przeznaczony do szkolenia, demonstracji i eksperymentowania z systemami łączności światłowodowej, zjawiskami związanymi ze światłem, zasadami transmisji przez światłowody oraz technologiami takimi jak laser i WDM (multipleksowanie długości fali). W skład prezentowanego zestawu edukacyjnego wchodzą:
- moduł nadawczy: dwa niezależne kanały z fotoemiterami i laserem
- moduł odbiornika umożliwiający m.in. wykonywanie pomiarów mocy optycznej
- akcesoria
- zestaw światłowodów
- dokumentacja
UKŁAD EMITERÓW SKŁADAJĄCY SIĘ Z DWÓCH NIEZALEŻNYCH KANAŁÓW Z LED I FOTOEMITARAMI LASEROWYMI
![UKŁAD EMITERÓW SKŁADAJĄCY SIĘ Z DWÓCH NIEZALEŻNYCH KANAŁÓW Z LED I FOTOEMITARAMI LASEROWYMI HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa](images/02_u197joxc.png)
8 wejść / 2 kanały
Zestaw wyposażono w osiem wejść (do wyboru). Można wybrać kanał 1 (CH 1) lub kanał 2 (CH 2), takie samo wejście może być wybrane dla obu kanałów
- generator LF: sinusoidalny, trójkątny lub sygnał kwadratowy (wewnętrzny)
- wejście analogowe DC (75 #) (zewnętrzne)
- wejście analogowe AC (75 #) (zewnętrzne)
- mikrofon (monofoniczny) (zewnętrzny)
- wejście cyfrowe (zewnętrzne)
- odwrócone wejście cyfrowe (zewnętrzne)
- wejście cyfrowe na stałe „1” (wewnętrzne)
- przełącznik cyfrowy „1” / „0”, za pomocą klawisza TL1 (wewnętrzny)
![UKŁAD EMITERÓW SKŁADAJĄCY SIĘ Z DWÓCH NIEZALEŻNYCH KANAŁÓW Z LED I FOTOEMITARAMI LASEROWYMI HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa](images/03_2rlawcot.png)

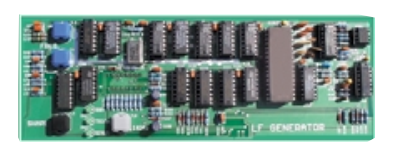

Generator LF
Generator LF posiada cztery przyciski do wyboru trybu pracy: kwadrat, trójkąt, sinusoida oraz częstotliwość
![UKŁAD EMITERÓW SKŁADAJĄCY SIĘ Z DWÓCH NIEZALEŻNYCH KANAŁÓW Z LED I FOTOEMITARAMI LASEROWYMI HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa](images/05_5e2ygct2.png)

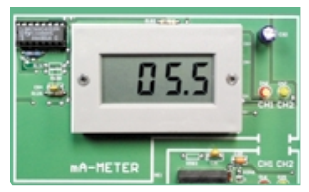

Miliamperomierz
Zestaw emiterów wyposażono w cyfrowy miliamperomierz mierzący prąd polaryzacji przepływający przez wybrany fotoemiter.
Kanał 1 i 2
![UKŁAD EMITERÓW SKŁADAJĄCY SIĘ Z DWÓCH NIEZALEŻNYCH KANAŁÓW Z LED I FOTOEMITARAMI LASEROWYMI HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa](images/04_oawtqnuc.png)
Zestaw nadajników składa się z 2 niezależnych kanałów (kanał 1 i kanał 2), które umożliwiają przesyłanie sygnałów z dowolnego wejścia optycznego i kontrolę wzmocnienia poziomu sygnału wejściowego. Układ zawiera wskaźnik przeciążenia lub nasycenia kanału.
![UKŁAD EMITERÓW SKŁADAJĄCY SIĘ Z DWÓCH NIEZALEŻNYCH KANAŁÓW Z LED I FOTOEMITARAMI LASEROWYMI HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa](images/06_ilzgbq41.png)

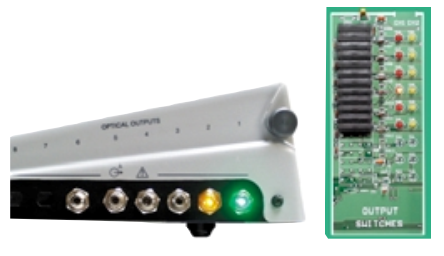

Wyjścia Optyczne
Zestaw emiterów zawiera sześć cyklicznie wybieranych fotoemiterów. W aplikacji WDM mogą być aktywowane jednocześnie dwa fotoemitery. Fotoemitery posiadają obwód zabezpieczający ograniczający moc optyczną.
Laser ze Sprzężeniem Zwrotnym
![UKŁAD EMITERÓW SKŁADAJĄCY SIĘ Z DWÓCH NIEZALEŻNYCH KANAŁÓW Z LED I FOTOEMITARAMI LASEROWYMI HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa](images/07_bs26rzdn.png)
Charakterystyka LASERA oznacza, że na jego moc optyczną mogą mieć wpływ czynniki zewnętrzne takie jak temperatura, starzenie się itp. Obwód sprzężenia zwrotnego jest w stanie utrzymać stabilną i niezmienną moc optyczną bez względu na warunki zewnętrzne. System może działać z włączonym lub wyłączonym obwodem sprzężenia zwrotnego w celu przeprowadzenia testu jego wydajność i diagnostyki problemów spowodowanych jego odłączeniem i/lub awarią.
ODBIORNIK Z MIERNIKIEM MOCY OPTYCZNEJ
Odbiornik
Układ odbiornika składa się z dwóch niezależnych bloków (z wyjątkiem obwodów wejściowych: fotodetektorów i przełączników): sygnałowego i pomiarowego. Blok sygnałowy zawiera dwa niezależne kanały - jeden do odbioru sygnałów analogowych, drugi do odbioru sygnałów cyfrowych. W bloku pomiarowym znajduje się miernik mocy pracujący w czterech różnych trybach: analogowy, cyfrowy, 1 kHz i DC.
![ODBIORNIK Z MIERNIKIEM MOCY OPTYCZNEJ HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa](images/08_7srwe1xi.png)

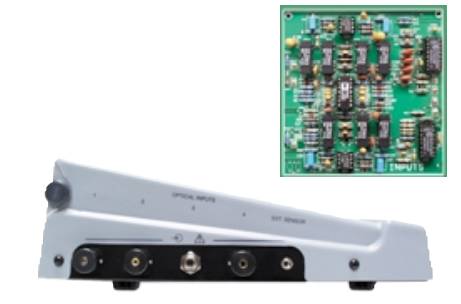

Wejścia Optyczne
Odbiornik wyposażono w cztery fotodetektory oraz opcję fotodetektora zewnętrznego
![ODBIORNIK Z MIERNIKIEM MOCY OPTYCZNEJ HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa](images/10_76i8r3mf.png)

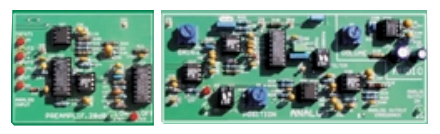

Blok Sygnału Kanału Analogowego
Kanał analogowy charakteryzuje się wzmocnieniem 40 dB (dwa wzmacniacze 20 dB). Blok sygnałowy posiada przełącznik do wyboru rodzaju sprzężenia: DC lub AC (dla pierwszego wejścia wzmacniacza i wyjścia kanału analogowego). Sekcja audio składa się z niezależnie regulowanego filtra dolnoprzepustowego do regulacji poziomu sygnału doprowadzonego do wewnętrznego głośnika lub słuchawki.
![ODBIORNIK Z MIERNIKIEM MOCY OPTYCZNEJ HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa](images/09_x8sbc8hf.png)

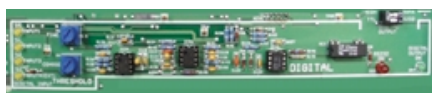

Blok Sygnału Kanału Cyfrowego
Sygnał wchodzący do kanału cyfrowego przechodzi przez szereg filtrów oraz wzmacniaczy w celu późniejszego porównania z wzorcem poziomu. Amplituda wyjścia kanału może być wybrana jako TTL poziom lub poziom RS-232.

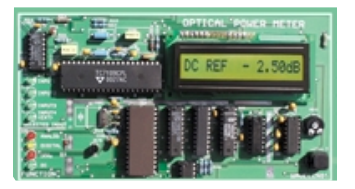

Miernik Mocy Optycznej
![ODBIORNIK Z MIERNIKIEM MOCY OPTYCZNEJ HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa](images/11_90moambp.png)
Ten układ wykonuje bezwzględny lub względny pomiar odebranej mocy optycznej.
Miernik mocy optycznej wyposażono w cztery tryby wykonywania pomiarów:
- ANALOGOWY (tryb monitorowania)
- CYFROWY (tryb monitorowania)
- 1 kHz (tryb precyzyjny, do pomiaru składowej 1 kHz)
- DC (tryb precyzyjny)
Rozdzielczość miernika mocy w trybach monitorowania wynosi 0,1 dB, do 0,01 dB w trybach precyzyjnych.
![](images/14.png)
Czas dostawy: 4 do 8 tygodni.
