Hamownia Silników AC/DC z Aktywnym Obciążeniem
Stanowisko Edukacyjne ELS320 (Napędy Elektryczne)
Zestaw edukacyjny - napędy elektryczne. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: silnik elektryczny, programowalny zasilacz do silnika, komputer PC, oscyloskop/multimetr, cęgi prądowe.


Zagadnienia Realizowane przez Hamownię:
- Określanie zależności prędkość / napięcie silnika elektrycznego.
- Określanie zależności prąd / moment obrotowy silnika elektrycznego.
- Określenie sprawności, Cos φ silnika elektrycznego.
- Obciążenie pasywne liniowe / nieliniowe:
symulacja pracy silnika elektrycznego jako wentylator lub świder, - Obciążenie tarciem, symulacja pracy silnika elektrycznego jako napęd:
przyśpieszenie oraz hamowanie z awaryjnym odzyskiwaniem energii.
- Obciążenie napędowe liniowe / nieliniowe:
symulacja pracy silnika elektrycznego jako dźwignica, szybka winda, ...

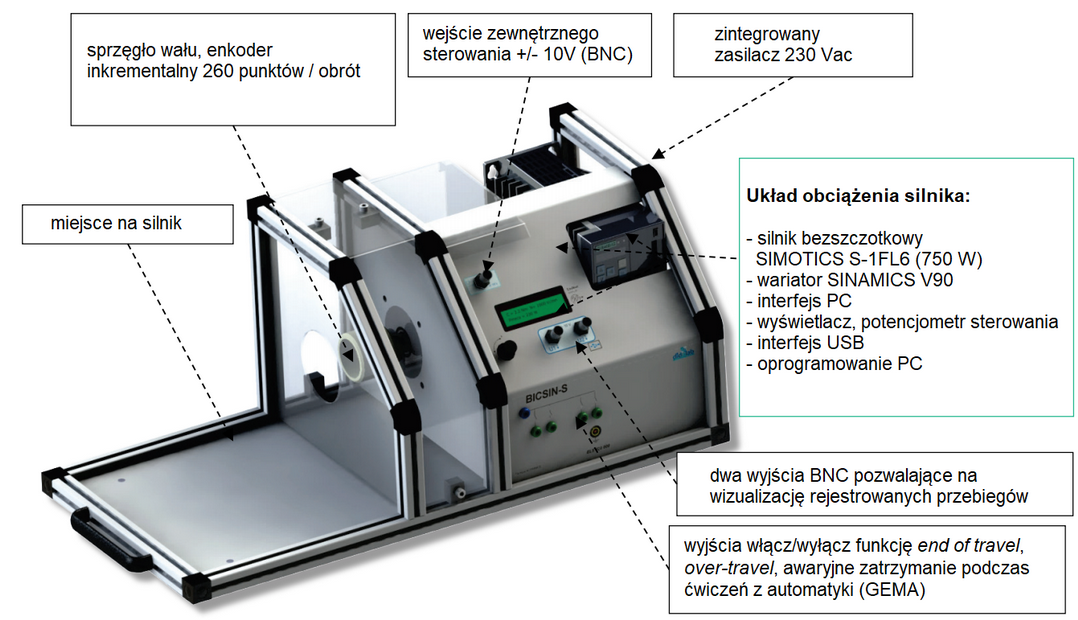

- Układ silnika pracującego jako obciążenie wyposażono w elementy mechaniczne sterowane układami cyfrowymi, dzięki zastosowanym rozwiązaniom użytkownik może w czasie rzeczywistym odczytywać takie wartości jak: prędkość obrotowa, wartość momentu obrotowego oraz wartość pobieranej mocy.
- Stanowisko ELS320 jest zgodne z normą SELV 48 Vdc oraz 24 Vac (nie ma potrzeby podłączania stołu elektrotechnicznego).
symulacja pracy silnika elektrycznego jako wentylator lub świder,
przyśpieszenie oraz hamowanie z awaryjnym odzyskiwaniem energii.
symulacja pracy silnika elektrycznego jako dźwignica, szybka winda, ...
Obciążenie odbierające energię (lampa):

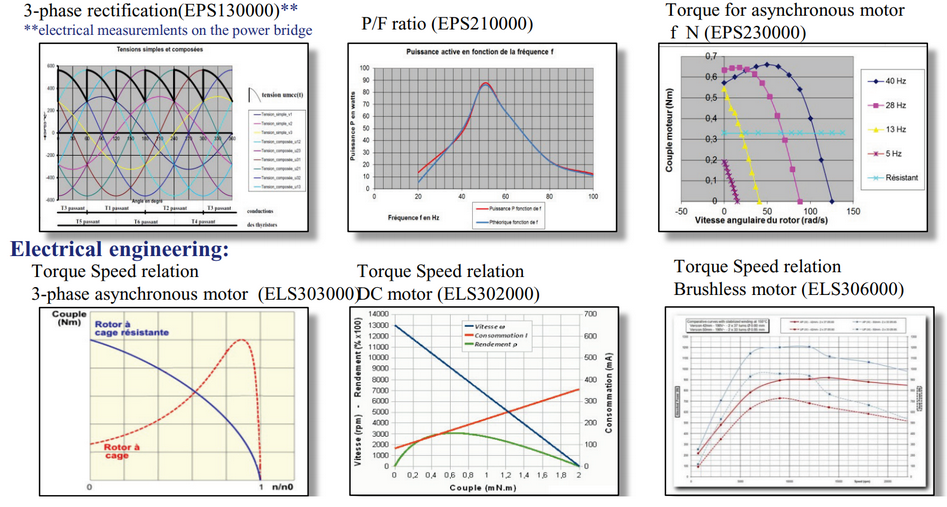

przykładowe zrzuty ekranów oprogramowania PC (w komplecie):

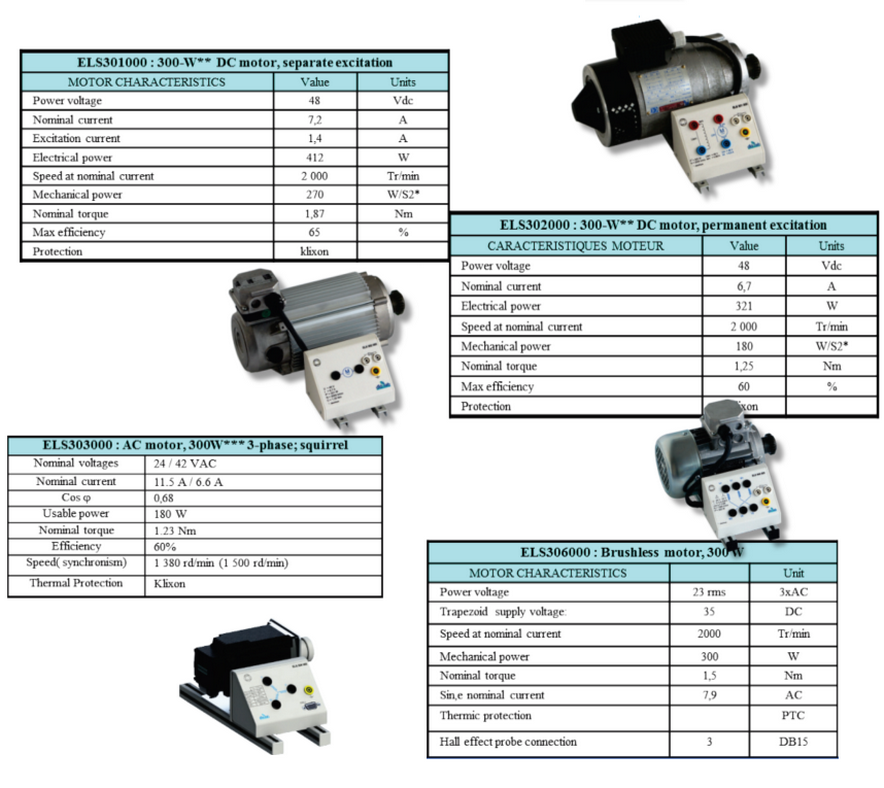

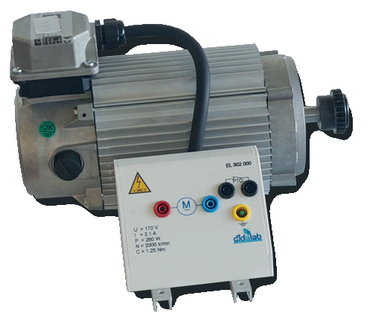

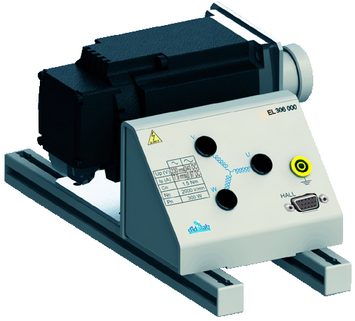

Hamownia ELS320 umożliwia pracę z różnymi silnikami elektrycznymi:

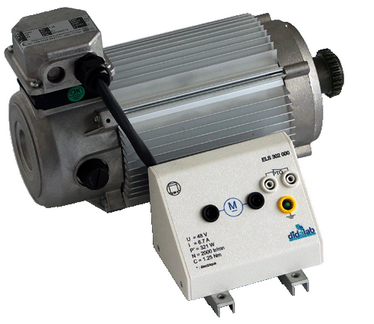

Silnik DC z Magnesami Trwałymi, 300 W (niskonapięciowy)

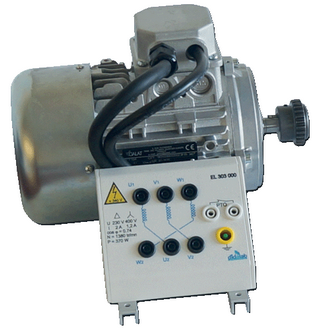

Silnik Trójfazowy Asynchroniczny Klatkowy 370 W

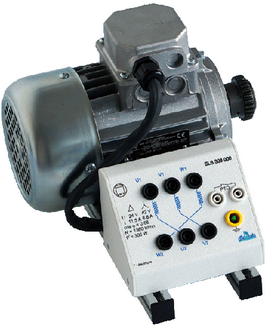

Silnik Trójfazowy Asynchroniczny Klatkowy 180 W (niskonapięciowy)

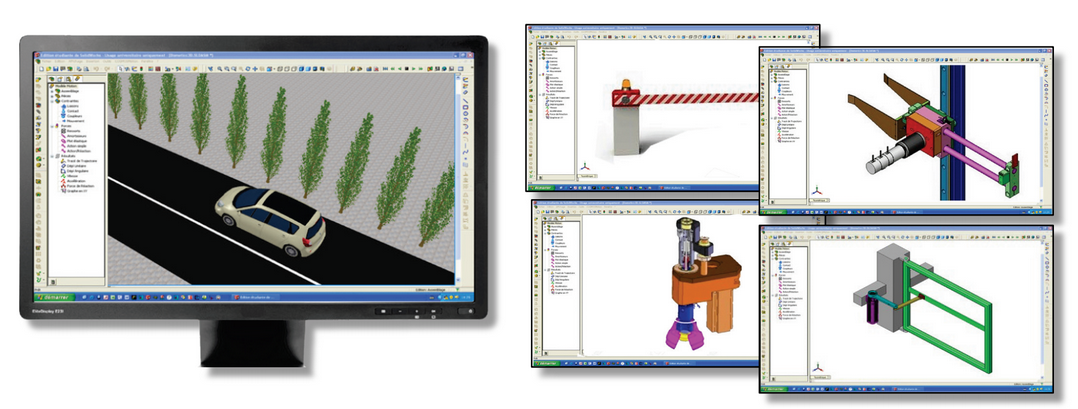

Przykładowe zrzuty ekranu oprogramowania ELS320200

Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
