Łączność Światłowodowa, LASER - Zestaw Edukacyjny, typ: EF-970E

Łączność Światłowodowa, LASER - Stanowisko Dydaktyczne EF-970E (Technika Światłowodowa)



HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa




HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa

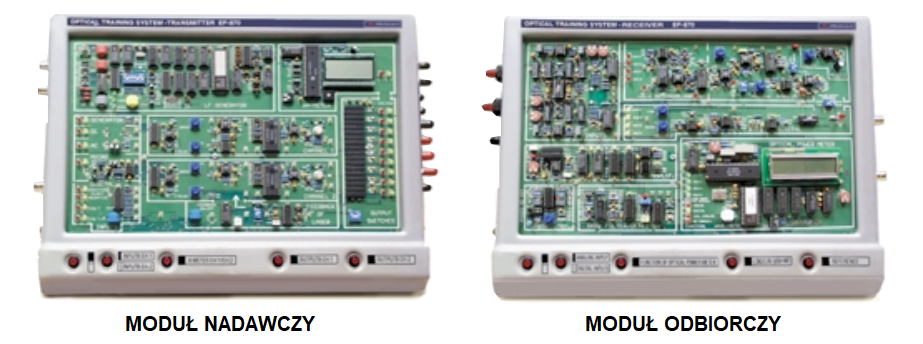

Zestaw edukacyjny EF-970E to innowacyjny system przeznaczony do szkolenia, demonstracji i eksperymentowania z systemami łączności światłowodowej, zjawiskami związanymi ze światłem, zasadami transmisji przez światłowody oraz technologiami takimi jak laser i WDM (multipleksowanie długości fali). W skład prezentowanego zestawu edukacyjnego wchodzą:


  • moduł nadawczy: dwa niezależne kanały z fotoemiterami i laserem
  • moduł odbiornika umożliwiający m.in. wykonywanie pomiarów mocy optycznej

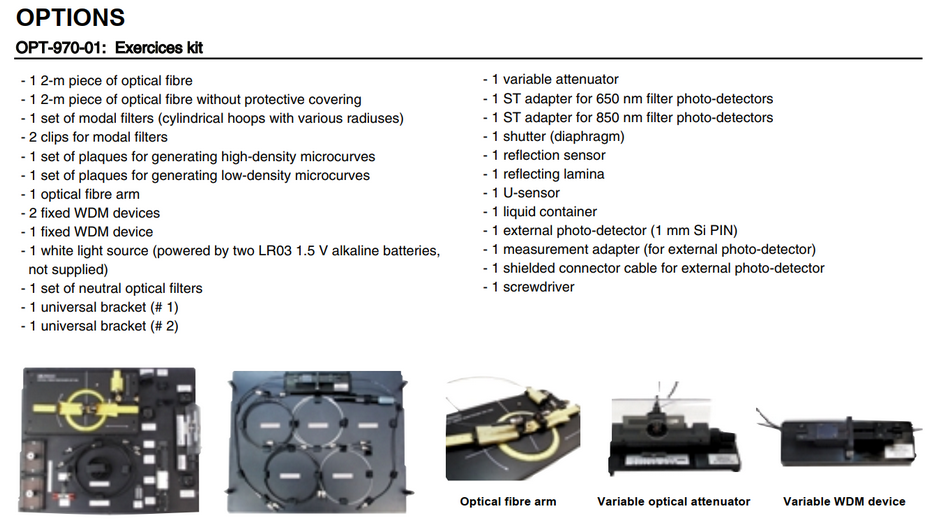

  • akcesoria

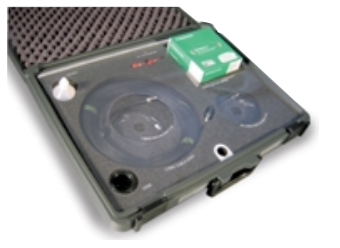

  • zestaw światłowodów
  • dokumentacja





UKŁAD EMITERÓW SKŁADAJĄCY SIĘ Z DWÓCH NIEZALEŻNYCH KANAŁÓW Z LED I FOTOEMITARAMI LASEROWYMI


HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa

8 wejść / 2 kanały


Zestaw wyposażono w osiem wejść (do wyboru). Można wybrać kanał 1 (CH 1) lub kanał 2 (CH 2), takie samo wejście może być wybrane dla obu kanałów

  • generator LF: sinusoidalny, trójkątny lub sygnał kwadratowy (wewnętrzny)
  • wejście analogowe DC (75 #) (zewnętrzne)
  • wejście analogowe AC (75 #) (zewnętrzne)
  • mikrofon (monofoniczny) (zewnętrzny)
  • wejście cyfrowe (zewnętrzne)
  • odwrócone wejście cyfrowe (zewnętrzne)
  • wejście cyfrowe na stałe „1” (wewnętrzne)
  • przełącznik cyfrowy „1” / „0”, za pomocą klawisza TL1 (wewnętrzny)



HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa

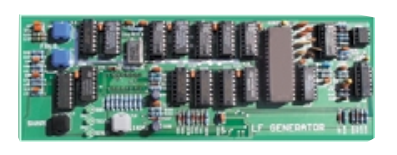

Generator LF


Generator LF posiada cztery przyciski do wyboru trybu pracy: kwadrat, trójkąt, sinusoida oraz częstotliwość





HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa

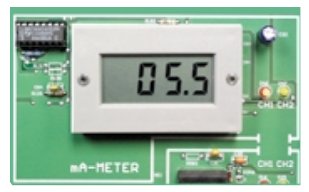

Miliamperomierz


Zestaw emiterów wyposażono w cyfrowy miliamperomierz mierzący prąd polaryzacji przepływający przez wybrany fotoemiter.







Kanał 1 i 2

HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa

Zestaw nadajników składa się z 2 niezależnych kanałów (kanał 1 i kanał 2), które umożliwiają przesyłanie sygnałów z dowolnego wejścia optycznego i kontrolę wzmocnienia poziomu sygnału wejściowego. Układ zawiera wskaźnik przeciążenia lub nasycenia kanału.





HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa

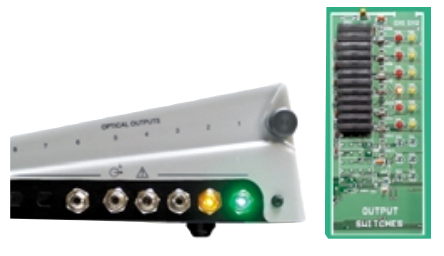

Wyjścia Optyczne

Zestaw emiterów zawiera sześć cyklicznie wybieranych fotoemiterów. W aplikacji WDM mogą być aktywowane jednocześnie dwa fotoemitery. Fotoemitery posiadają obwód zabezpieczający ograniczający moc optyczną.









Laser ze Sprzężeniem Zwrotnym

HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa

Charakterystyka LASERA oznacza, że ​​na jego moc optyczną mogą mieć wpływ czynniki zewnętrzne takie jak temperatura, starzenie się itp. Obwód sprzężenia zwrotnego jest w stanie utrzymać stabilną i niezmienną moc optyczną bez względu na warunki zewnętrzne. System może działać z włączonym lub wyłączonym obwodem sprzężenia zwrotnego w celu przeprowadzenia testu jego wydajność i diagnostyki problemów spowodowanych jego odłączeniem i/lub awarią.





ODBIORNIK Z MIERNIKIEM MOCY OPTYCZNEJ



Odbiornik


Układ odbiornika składa się z dwóch niezależnych bloków (z wyjątkiem obwodów wejściowych: fotodetektorów i przełączników): sygnałowego i pomiarowego. Blok sygnałowy zawiera dwa niezależne kanały - jeden do odbioru sygnałów analogowych, drugi do odbioru sygnałów cyfrowych. W bloku pomiarowym znajduje się miernik mocy pracujący w czterech różnych trybach: analogowy, cyfrowy, 1 kHz i DC.



HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa

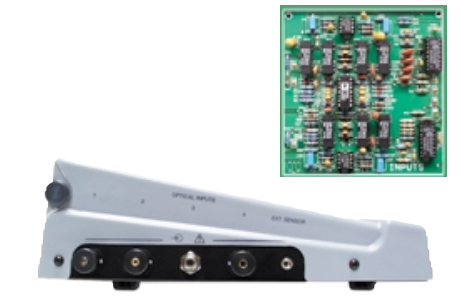

Wejścia Optyczne


Odbiornik wyposażono w cztery fotodetektory oraz opcję fotodetektora zewnętrznego












HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa

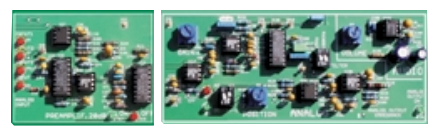

Blok Sygnału Kanału Analogowego


Kanał analogowy charakteryzuje się wzmocnieniem 40 dB (dwa wzmacniacze 20 dB). Blok sygnałowy posiada przełącznik do wyboru rodzaju sprzężenia: DC lub AC (dla pierwszego wejścia wzmacniacza i wyjścia kanału analogowego). Sekcja audio składa się z niezależnie regulowanego filtra dolnoprzepustowego do regulacji poziomu sygnału doprowadzonego do wewnętrznego głośnika lub słuchawki.





HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa

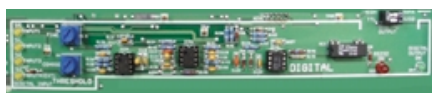

Blok Sygnału Kanału Cyfrowego


Sygnał wchodzący do kanału cyfrowego przechodzi przez szereg filtrów oraz wzmacniaczy w celu późniejszego porównania z wzorcem poziomu. Amplituda wyjścia kanału może być wybrana jako TTL poziom lub poziom RS-232.

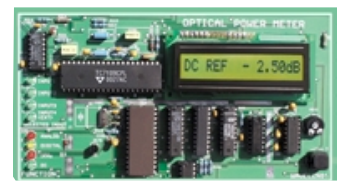

Miernik Mocy Optycznej

HIK-Consulting | Zestawy Edukacyjne dla Uczelni Technicznych, Aparatura Pomiarowa

Ten układ wykonuje bezwzględny lub względny pomiar odebranej mocy optycznej.
Miernik mocy optycznej wyposażono w cztery tryby wykonywania pomiarów:

  • ANALOGOWY (tryb monitorowania)
  • CYFROWY (tryb monitorowania)
  • 1 kHz (tryb precyzyjny, do pomiaru składowej 1 kHz)
  • DC (tryb precyzyjny)

Rozdzielczość miernika mocy w trybach monitorowania wynosi 0,1 dB, do 0,01 dB w trybach precyzyjnych.





Czas dostawy: 4 do 8 tygodni.
