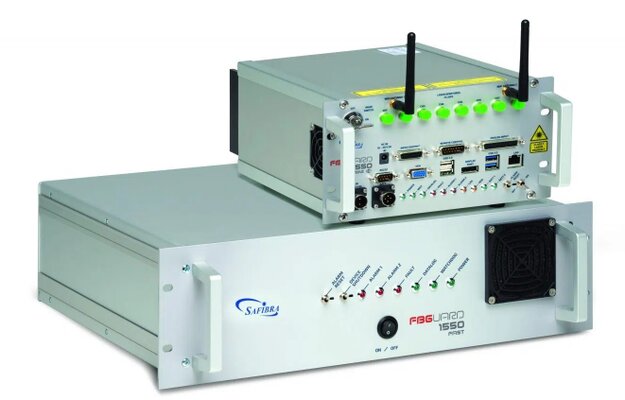

Innowacyjny System Monitoringu ze Światłowodowymi Czujnikami Naprężeń FBG
FBGuard 1550 (Technika Światłowodowa)
Jednostka Monitorująca do Pomiarów Przemysłowych.
FBGuard 1550 to niezawodna jednostka monitorująca z czujnikami FBG (światłowodowa siatka Bragga) przeznaczona do pomiarów statycznych i dynamicznych. Monitoruje jednocześnie różne czujniki FBG, zapewniając doskonałą precyzję i dokładność długości fali. Oferuje ekonomiczne rozwiązanie odpowiednie do różnorodnych zastosowań.
Możliwość zaawansowanej personalizacji systemu.
System monitorowania można modyfikować tak, aby spełniał potrzeby projektu, takie jak pożądana funkcjonalność, interoperacyjność i inne.
Wykorzystanie istniejącej sieci światłowodowej.
Instalacja kosztownej infrastruktury sensorycznej lub dostępność zasilania elektrycznego nie są konieczne.
Zaawansowany system monitorowania.
- FBGuard 1550 oferuje nie tylko jednostkę odpytującą, ale także magazynowanie i podstawowe przetwarzanie danych. Więcej warstw jest dostępnych poprzez dodatkowy sprzęt i oprogramowanie.
Długotrwała Praca w Terenie
- FBGuard jest niezwykle wytrzymały i niezawodny nawet w wymagających warunkach. Dzięki temu jest szczególnie odpowiedni do długotrwałej pracy w terenie.
Wielofunkcyjna Platforma Pomiarowa
- System monitorowania może mierzyć jednocześnie wiele parametrów fizycznych (nawet elektrycznych) z bardzo szybkim czasem reakcji i doskonałą rozdzielczością.
W Pełni Autonomiczny System
- Dzięki wbudowanemu komputerowi PC i serwerowi WWW działającemu w systemie Linux, FBGuard jest niezależny od urządzeń zewnętrznych i procedur sterowania.
Oprogramowanie do Analizy i Konfiguracji
- System monitorowania jest dostarczany z oprogramowaniem do analizy i konfiguracji, które jest niezależne od platformy i zawiera wbudowaną kartę przetwarzania danych ze wszystkimi funkcjami decyzyjnymi.
Maksymalnie 640 Czujników FBG Monitorowanych na 16 kanałach
- System FBGuard 1550 został zaprojektowany do wysoce dokładnych pomiarów do 40 czujników FBG na kanał, które mogą być monitorowane na maksymalnie 16 równoległych kanałach optycznych (1, 2, 4, 8, 16).
Częstotliwość Skanowania do 11 000 próbek/s
- FBGuard może osiągnąć maksymalną częstotliwość próbkowania do 11 000 próbek dla pojedynczego kanału optycznego. Ta „superszybka opcja” jest dostępna tylko w wersji FAST.
Interfejs SSH i WWW
- Konfigurację systemu monitorowania, czujników i alarmów, częstotliwości pomiarów oraz samoczynnego rejestrowania danych na zintegrowanym dysku SSD można dostosować za pomocą SSH i interfejsu webowego.
Powiadomienia o Zdarzeniach i Wymiana Danych
- System monitorowania jest wyposażony w trzy bezpośrednie przekaźniki alarmowe do natychmiastowego wysyłania powiadomień e-mailem. Dostępne są dodatkowe interfejsy komunikacyjne do wymiany danych.
Łatwe Ustawienia Systemu
- FBGuard posiada internetowy interfejs konfiguracyjny o nazwie Konfigurator Systemu Pomiarowego (MeSyCo), który zapewnia funkcje automatyzacji SZYBKIEJ konfiguracji systemu i czujników, nawet w przypadku czujników o nieznanych parametrach.
Zdalne Sterowanie z Dowolnego Komputera
- Jednostka monitorująca posiada interfejs Ethernet, który umożliwia zdalne sterowanie z dowolnego standardowego komputera PC za pośrednictwem protokołu TCP/IP z wykorzystaniem Konfiguratora Systemu Pomiarowego (MeSyCo).
Szybka Aplikacja
- Aplikacja desktopowa, działająca bezpośrednio w systemie pomiarowym FBGuard, może być używana do wyświetlania danych w czasie rzeczywistym oraz danych zapisanych w archiwum bezpośrednio w systemie pomiarowym.

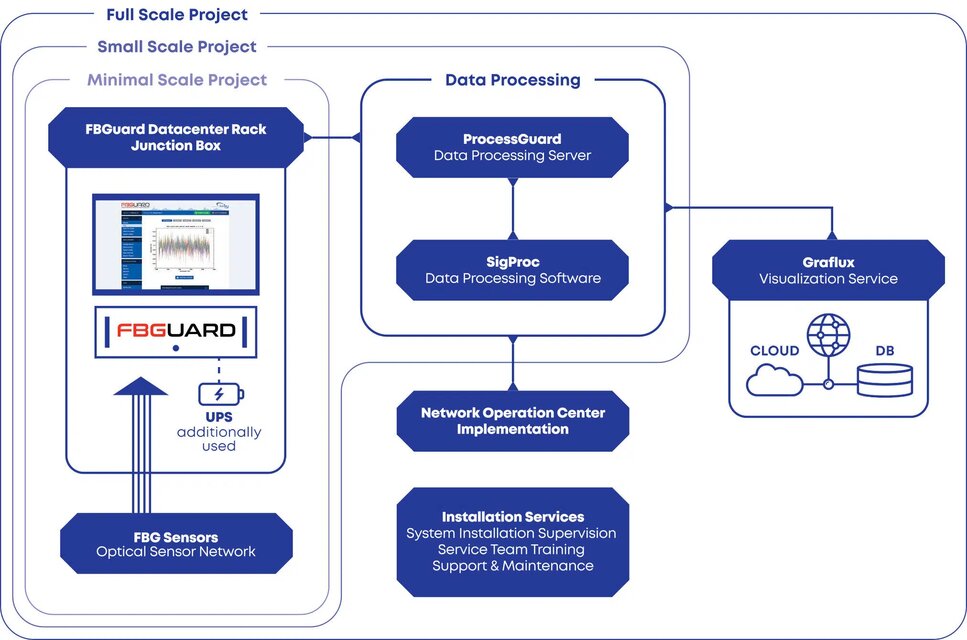

Przykład typowej konfiguracji. Wybierz preferowaną skalę projektu.
Specyfikacja Techniczna
Układy Optyczne:
- Liczba mierzonych czujników FBG: do 40 czujników FBG na kanał
- Liczba kanałów:
- 1, 2, 4, 8 lub 16 (wersja rack 19")
- 1, 2, 4 lub 8 (wersja mini)
- Zakres długości fali: 1505–1590 nm
- Rozdzielczość długości fali: ≤ 1 pm
- Powtarzalność długości fali:
- ±3 pm (typowo)
- ±5 pm (maks.)
- Bezwzględna dokładność długości fali (EOL): typowo: ±5 pm
- Częstotliwość skanowania:
- 2 próbki/s/kanał (tylko pomiar statyczny)
- Wersja FAST:
- 2000 próbek/s dla wszystkich kanałów:
- 1000 próbek/s/kanał @2 CH
- 500 próbek/s/kanał @4 CH
- 250 próbek/s/kanał @8 CH
- 125 próbek/s/kanał @16 CH (wersja rack 19") (tylko)
- Opcja SUPERFAST: do 11 tys. próbek/s (tylko wersja FAST, dostępna tylko w trybie jednokanałowym)
- Zakres dynamiczny: 30 dB+
- Złącze optyczne: FC/APC lub inne na zamówienie
- Trwałość przełącznika optycznego: > 1011 cykli
Parametry Elektryczne, Środowiskowe i Mechaniczne:
- Zasilanie: 12 V/15 A DC (wersja do montażu w szafie 19") (zasilacz sieciowy w zestawie), 10–30 V DC; zasilanie bateryjne (wersja mini)
- Pobór mocy: średnio < 50 W, maks. 180 W (wersja do montażu w szafie 19"), średnio < 32 W, maks. 78 W (wersja mini)
- Temperatura pracy: 0°C do 40°C (wersja do montażu w szafie 19"), 0°C do 50°C (wersja mini)
- Wilgotność pracy: < 80%, bez kondensacji
- Wymiary (dł. x gł. x wys.): 482 mm x 383 mm x 131 mm (wersja do montażu w szafie 19"), 246 mm x 293 mm x 132 mm (wersja mini), Dodatkowe uchwyty: +40 mm głębokości
- Waga: 9 kg (wersja do montażu w szafie 19") 7,5 kg (wersja mini)
Pozostałe Parametry:
- Wbudowany komputer PC/dysk SSD: Tak/Tak
- Protokół komunikacyjny: TCP/IP, RS-232, Modbus

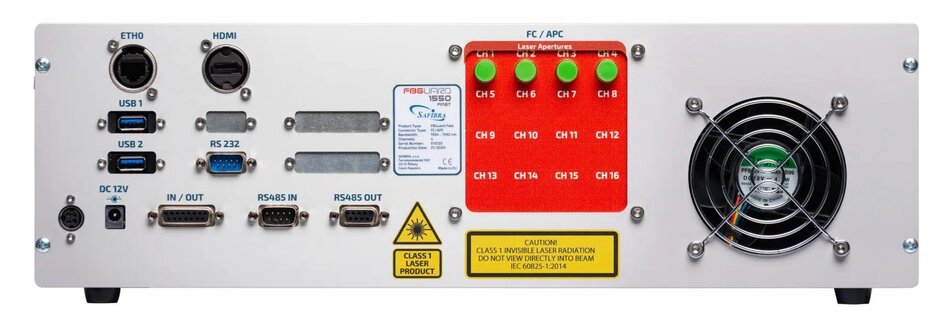

- Interfejsy i porty:
- 12 V DC, WEJŚCIE/WYJŚCIE, HDMI, 2x USB 3.1, RS 485 WEJŚCIE/WYJŚCIE (na życzenie), Ethernet (wersja do montażu w szafie 19")
- 10–30 V DC, WEJŚCIE/WYJŚCIE, wejście analogowe, 2x USB 2.0, 2x USB 3.0, Display Port, Ethernet, złącze do podłączenia akumulatora (wersja mini)
- Kompatybilne typy czujników: odkształcenia, przemieszczenia, przyspieszenia, ciśnienia, bezpieczeństwa, obciążenia, temperatury, drgań, nachylenia, dostosowane do aplikacji itp.
*Uwaga: zastrzegamy sobie prawo do zmiany parametrów
Typowe Zastosowania Systemu Monitorowania FBGuard 1550 z Czujnikami z Siatką Bragga z Włókna Światłowodowego

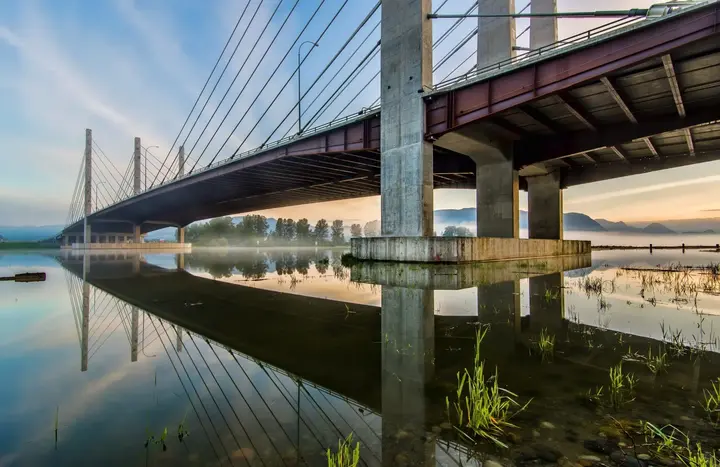

Monitorowanie Stanu Konstrukcji Mostów
System zdalnego monitorowania konstrukcji mostowych w czasie rzeczywistym.
Mosty są niezbędne do transportu i komunikacji w wielu miastach i krajach. Jednak ich stopniowa degradacja rozpoczyna się w momencie ich wybudowania i poddania nadmiernym obciążeniom lub niekorzystnym warunkom środowiskowym. Aby zapewnić długą żywotność konstrukcji mostowych, konieczne jest szybkie i skuteczne monitorowanie w celu ochrony i utrzymania tych elementów infrastruktury.
- ciągła ocena bezpieczeństwa, integralności, przydatności i trwałości konstrukcji mostowych
- minimalizacja uszkodzeń i usprawnione planowanie konserwacji
- monitorowanie oddalonych obszarów za pomocą jednego systemu monitorowania mostów
Monitorowanie Stanu Konstrukcji Tuneli
Monitoring tuneli komunikacyjnych na duże odległości w celu zapobiegania pęknięciom w obudowie tunelu.
Tunele odgrywają znaczącą rolę w przepływie ludzi, towarów i usług. Dlatego ich nośność, integralność, stabilność i trwałość są najważniejsze, aby nie zagrażać bezpieczeństwu transportu publicznego i ruchu drogowego. Dzięki naszej najnowszej technologii światłowodowej możliwe jest ciągłe monitorowanie stanu konstrukcji tunelu i trendów deformacji, takich jak pękanie obudowy, przemieszczenia, spadające bloki itp., w czasie rzeczywistym, 24 godziny na dobę, 7 dni w tygodniu.
- zdalny monitoring mechanicznego zachowania tunelu pod wpływem czynników środowiskowych i obciążenia ruchem
- ocena i prognozowanie stanu technicznego tunelu
- informacje o tunelu dostępne online i w czasie rzeczywistym
Monitorowanie Stanu Konstrukcji Stref Przejściowych Kolei
System monitorowania poziomu stabilizacji nasypów kolejowych w czasie rzeczywistym.
Strefy przejściowe w torach kolejowych to zazwyczaj obszary niestabilne znajdujące się między nasypem kolejowym a sztywnymi konstrukcjami inżynierskimi, takimi jak mosty, przejazdy drogowe, przepusty i tunele. W tych miejscach degradacja torów przyspiesza z powodu dużych sił udarowych. W rezultacie często występują nierównomierne osiadania, które mogą prowadzić do uszkodzenia elementów torowiska i utraty komfortu pasażerów. Dlatego konieczne jest ciągłe monitorowanie stanu konstrukcji stref przejściowych i wczesne wykrywanie zmian.
- ciągła ocena bezpieczeństwa ruchu kolejowego
- minimalizacja i kontrola niebezpiecznych zmian w obiektach kolejowych
- obniżenie kosztów utrzymania

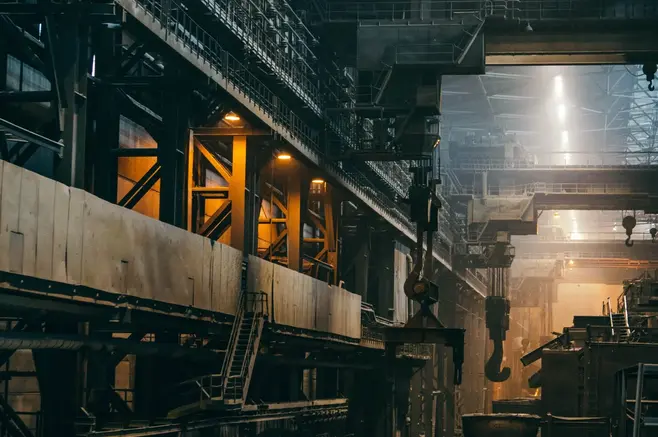

Monitorowanie Procesów Przemysłowych i Badawczo-Rozwojowych
Monitorowanie procesów w celu identyfikacji i zapobiegania zagrożeniom
dla działalności Twojej branży.
W coraz bardziej konkurencyjnym świecie firmy nie mogą sobie pozwolić na zatrzymanie lub przerwanie procesów przemysłowych i badawczo-rozwojowych z powodu jakichkolwiek problemów. Dlatego monitorowanie procesów przemysłowych i badawczo-rozwojowych jest niezbędne dla zapewnienia długoterminowej niezawodności ich działania. Monitorowanie umożliwia otrzymywanie inteligentnych analiz w czasie rzeczywistym, a tym samym reagowanie prewencyjne w zakresie optymalizacji, napraw i konserwacji sprzętu oraz linii produkcyjnych, minimalizując przestoje i obniżając koszty.
- dostosowane kable czujnikowe z FBG
- szybkie wykrywanie i wysoka czułość
- informacje w czasie rzeczywistym o anomaliach, poziomie integralności lub awariach procesów oraz ich lokalizacji

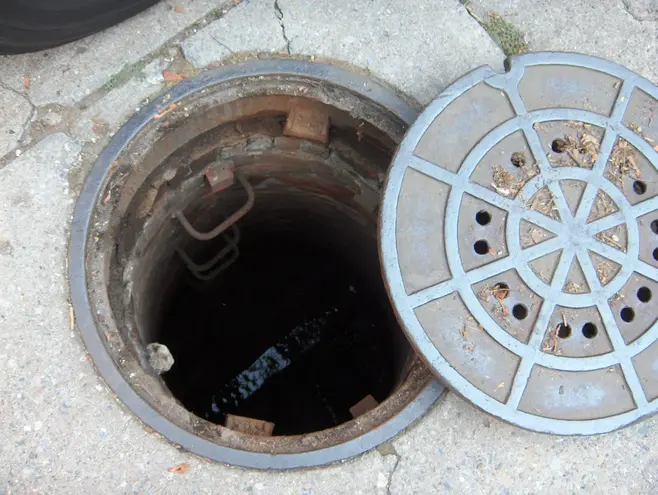

Monitorowanie Studzienek, Szaf Przemysłowych, Wejść i Szybów Przemysłowych
Wykrywaj włamania i akty wandalizmu na wczesnym etapie.
Ochrona mienia i zapewnienie ciągłości świadczonych usług są zazwyczaj najważniejszym problemem, szczególnie w miejscach bez dostępu do prądu lub w strefach niebezpiecznych, gdzie tradycyjne metody monitorowania są bardzo ograniczone lub praktycznie niemożliwe. Światłowodowy system detekcji FBGuard 1550 do monitorowania studzienek, szaf, wejść i szybów pomaga wcześnie wykrywać próby włamań i aktów wandalizmu w monitorowanych miejscach, dając cenny czas na podjęcie odpowiednich działań.
- ciągły monitoring infrastruktury krytycznej
- wczesna ocena prób włamań z możliwością szybkiej reakcji
- minimalizacja i kontrola szkód

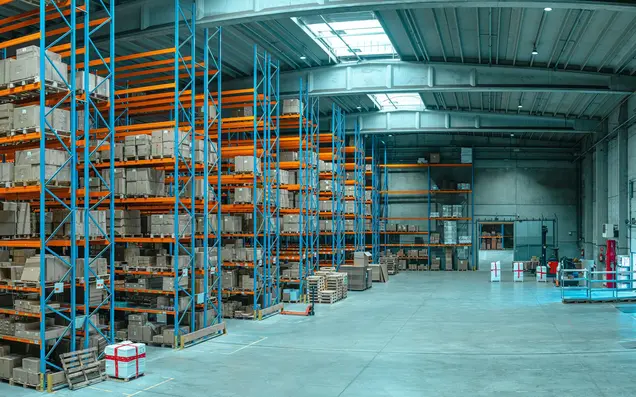

Monitoring Struktury Dachu Światłowodowymi Czujnikami FBG
Ochrona ludzi i infrastruktury przed zawaleniem się dachu budynku.
FBGuard 1550 to kompleksowy system monitorowania dachów betonowych, stalowych i drewnianych który pomaga radzić sobie z zagrożeniami bezpieczeństwa i minimalizować zakłócenia w działaniu. System mierzy i zdalnie monitoruje ugięcie jednego lub kilku elementów dachu. Jeśli maksymalne dopuszczalne obciążenie dachu przekroczy dopuszczalne wartości, co doprowadzi do nadmiernego ugięcia jednego z elementów samonośnych, nasz system monitorowania bezpieczeństwa dachu wysyła alarm do kierownictwa obiektu. Pozwala to na podjęcie niezbędnych kroków na czas, przed zawaleniem się dachu.
- monitorowanie różnorodnych konstrukcji dachowych
- dogłębny wgląd w żywotność i długoterminowy stan dachu
- inteligentny dach automatycznie ostrzega o przekroczeniu progów wytrzymałości

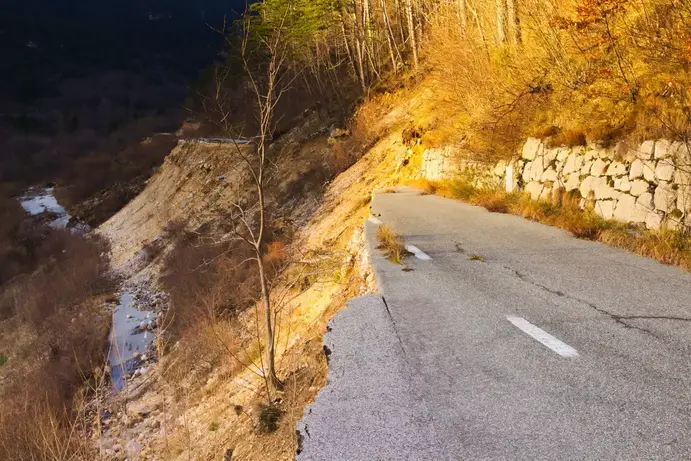

Monitoring Geotechniczny Konstrukcji i Obiektów
Zapobieganie ruchom gruntu i konstrukcji.
System monitoringu geotechnicznego SAFIBRA, oparty na technologii Fiber Bragg Grating (FBG), umożliwia ocenę konstrukcji geotechnicznych, terenów i środowiska w kontekście założeń geotechnicznych. Dostarcza użytecznych danych o parametrach gruntu i niezbędnych zmianach w pracach konstrukcyjnych lub inżynieryjnych w celu osiągnięcia wymaganej stabilności. Dzięki temu umożliwia wczesną identyfikację ryzyka wystąpienia szkodliwych procesów, które mogą wystąpić podczas budowy, montażu lub konserwacji budynków i obiektów.
- zapobieganie katastrofalnym awariom
- wczesne ostrzeganie o zdarzeniach
- zarządzanie kosztami ryzyka

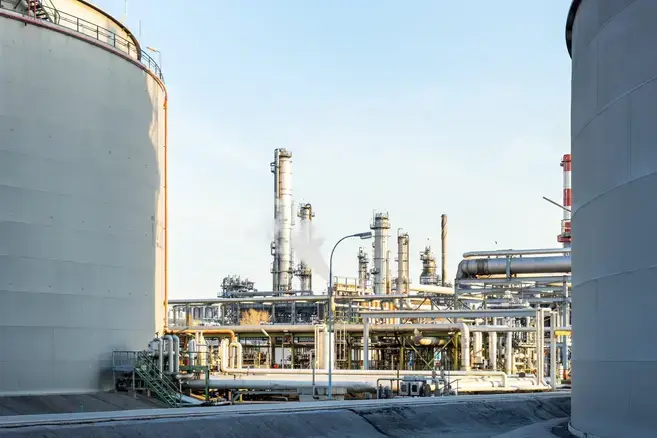

Monitorowanie Bezpieczeństwa Infrastruktury Krytycznej
Ochrona infrastruktury krytycznej przed uszkodzeniem lub zniszczeniem.
Infrastruktura krytyczna obejmuje wszystkie obiekty o kluczowym znaczeniu dla społeczności i gospodarki, które są niezbędne do utrzymania porządku publicznego, zaopatrzenia i innych istotnych funkcji społecznych. Na przykład rozległa sieć sieci energetycznych, sieci transportowe (autostrady, mosty, tunele, linie kolejowe), systemy informatyczne i komunikacyjne, media i budynki. Aby chronić infrastrukturę krytyczną przed uszkodzeniem lub zniszczeniem spowodowanym przez klęski żywiołowe, terroryzm, działalność przestępczą itp., należy wdrożyć środki bezpieczeństwa zapobiegawczego w postaci szybkiego i intensywnego monitoringu infrastruktury.
- ciągły monitoring infrastruktury krytycznej
- wczesne ostrzeganie o zdarzeniach
- minimalizacja i kontrola uszkodzeń infrastruktury
Inteligentny Monitoring Ruchu Drogowego
Innowacyjna technologia dla bezpieczeństwa ruchu drogowego.
Aby zapewnić długą żywotność dróg, niezbędny jest szybki i intensywny monitoring ruchu, który chroni i utrzymuje tę infrastrukturę. Nasz unikalny system monitorowania dróg wykorzystuje specjalnie zaprojektowane czujniki naprężeń, które nadają się do montażu w warstwach asfaltu lub pod jezdnią. Czujniki FBG wyginają się pod wpływem naprężeń w dowolnym punkcie swojej długości. Uzyskane informacje umożliwiają efektywne planowanie konserwacji.
