Modulacja PAM, PPM, PWM, Kodowanie Liniowe - Zestaw Edukacyjny ST2801
Zestaw edukacyjny - telekomunikacja. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: zasilacz, akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr.

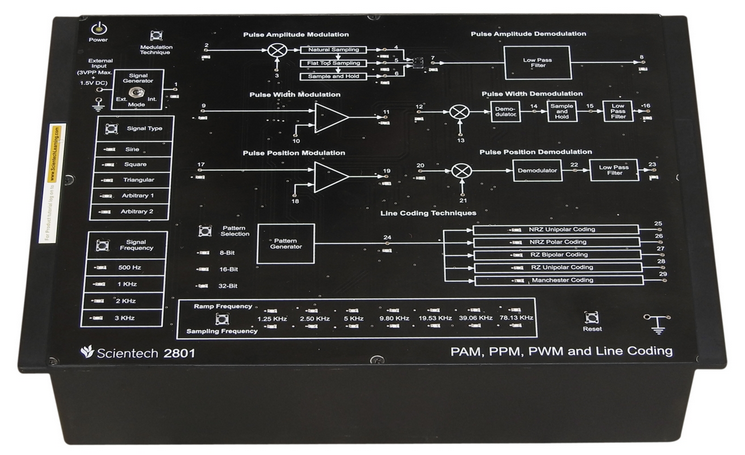

Stanowisko laboratoryjne Scientech 2801 stworzono w celu ułatwienia przyswajania wiedzy związanej z zagadnieniami z zakresu: modulacja amplitudy impulsów (PAM – Pulse Amplitude Modulation), modulacja położenia impulsu (PPM - Pulse Position Modulation), modulacja szerokości impulsu (PWM – Pulse Width Modulation) oraz kodowanie liniowe.

Zagadnienia Realizowane przez Zestaw Edukacyjny:
Modulator i demodulator PAM
- Modulacja amplitudy impulsów.
- Częstotliwość Nyquista.
- Próbkowanie naturalne z różnymi rodzajami sygnałów komunikatów o różnych częstotliwościach.
- Próbkowanie płaskiego szczytu z różnymi typami sygnałów komunikatów o różnych częstotliwościach.
- Wyjście Sample & Hold z różnymi typami sygnałów komunikatów o różnych częstotliwościach.
- Niedobór próbkowania poprzez zmianę częstotliwości komunikatów i częstotliwości próbkowania.
- Filtr Butterwortha dolnoprzepustowego drugiego rzędu.
- Demodulacja amplitudy impulsu wyjścia Sample & Hold z dolnoprzepustowym filtrem Butterwortha drugiego rzędu.
- Analizuj wszystkie te naturalne próbkowanie, próbkowanie Flat top i wyjście Sample & Hold jednocześnie i obserwuj różnica.
Techniki kodowania liniowego
- Techniki kodowania linii.
- Różne 8-bitowe, 16-bitowe i 32-bitowe generatory wzorców poprzez zmianę wyboru wzorców.
- Kodowanie unipolarne NRZ.
- Kodowanie biegunowe NRZ.
- RZ Kodowanie bipolarne.
- Kodowanie jednobiegunowe RZ.
- Kodowanie Manchesteru.
- Analizuj wszystkie typy wyjść kodowania linii jednocześnie i obserwuj różnice
Modulator i demodulator PWM
- Modulacja szerokości impulsów.
- Jednobitowe wyjście PWM poprzez zmianę częstotliwości rampy i typu sygnału.
- Demodulacja szerokości impulsu.
- Wyjście demodulowane PWM przez zmianę częstotliwości rampy.
- Wyjście Sample & Hold demodulowanego sygnału PWM.
- Filtr Butterwortha dolnoprzepustowego drugiego rzędu.
- Analiza końcowego demodulowanego wyjścia PWM za pomocą dolnoprzepustowego filtra Butterwortha drugiego rzędu
Modulator i demodulator PPM
- Modulacja pozycji impulsu.
- Jednobitowe wyjście PPM poprzez zmianę częstotliwości rampy i typu sygnału.
- Demodulacja pozycji impulsu.
- Wyjście Sample & Hold demodulowanego sygnału PPM.
- Filtr Butterwortha dolnoprzepustowego drugiego rzędu.
- Analiza końcowego demodulowanego wyjścia PPM za pomocą dolnoprzepustowego
- filtra Butterwortha drugiego rzędu
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
