Charakterystyki Elementów Półprzewodnikowych, Podzespołów Mocy
Stanowisko Dydaktyczne ST2712 (Elektrotechnika)
Zestaw edukacyjny - elektrotechnika. Stanowisko nie wymaga instalacji. W komplecie dostarczamy: zasilacz, akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr.
Opis Stanowiska:

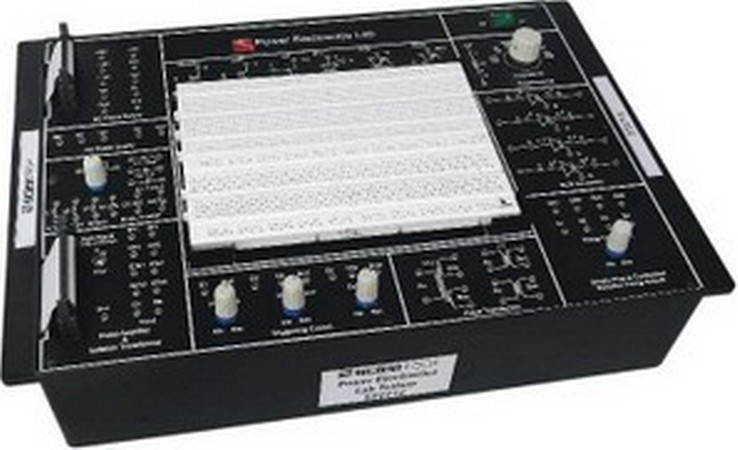

ST2712 jest to bezlutowa platforma umożliwiająca naukę charakterystyk elementów takich jak: MOSFET, tyrystory, diaki, triaki, IGBT, tranzystory, prostowniki SCR, przetwornice, etc. oraz tworzenie układów z wykorzystaniem tych elementów. Baza ST2712 oraz poszczególne moduły z serii PE są dostarczane z podręcznikami użytkowania zawierającymi opisy proponowanych ćwiczeń.
Zagadnienia Realizowane przez Zestaw Edukacyjny:
- określanie charakterystyk U-I krzemowego prostownika sterowanego (SCR - silicon-controlled rectifier),
- określenie charakterystyk tranzystora jednozłączowego (UJT unijunction transistor), obliczanie rezystancji w obszarze bazy
oraz obliczanie współczynnika napięcia wyzwalania UJT względem napięcia zasilania,
- zapoznanie z charakterystykami tranzystorów polowych z izolowaną bramką (MOSFET - metal-oxide-semiconductor field-effect transistor),
- zapoznanie z charakterystykami tranzystorów bipolarnych z izolowaną bramką (IGBT - insulated-gate bipolar transistor),
- zapoznanie z charakterystyką diaków (półprzewodnik, tyrystor), wykreślanie charakterystyk U-I diaków,
- zapoznanie z charakterystyką triaków (półprzewodnik, tyrystor), wykreślanie charakterystyk U-I triaków,
- zapoznanie z charakterystykami programowalnych tranzystorów jednozłączowych (PUT - programmable unijunction transistor),
- ...
oraz obliczanie współczynnika napięcia wyzwalania UJT względem napięcia zasilania,
Dostępne Moduły Rozszerzeń:
- Moduł Edukacyjny PE-01: Charakterystyki tranzystora jednozłączowego,
- Moduł Edukacyjny PE-02: Charakterystyki tranzystorów MOSFET,
- Moduł Edukacyjny PE-03: Charakterystyki tyrystorów (półprzewodnik),
- Moduł Edukacyjny PE-04: Charakterystyki triaków (półprzewodnik, tyrystor),
- Moduł Edukacyjny PE-05: Charakterystyki diaków (półprzewodnik, tyrystor),
- Moduł Edukacyjny PE-06: Charakterystyki tranzystorów bipolarnych IGBT,
- Moduł Edukacyjny PE-07: Charakterystyki programowalnego tranzystora jednozłączowego,
- Moduł Edukacyjny PE-10: Charakterystyki układów wyzwalania krzemowego prostownika sterowanego (SCR - silicon-controlled rectifier),
- Moduł Edukacyjny PE-11: Wyzwalanie (trigger) krzemowego prostownika sterowanego (SCR - silicon-controlled rectifier) przy pomocy tranzystorów jednozłączowych,
- Moduł Edukacyjny PE-12: Wyzwalanie (trigger) krzemowego prostownika sterowanego (SCR - silicon-controlled: rectifier) przy użyciu układu czasowego (timer) 555,
- Moduł Edukacyjny PE-13: Wyzwalanie (trigger) krzemowego prostownika sterowanego (SCR - silicon-controlled rectifier) przy użyciu ALU 74121,
- Moduł Edukacyjny PE-14: Wyzwalanie (trigger) sygnałem o napięciu narastającym oraz stałym,
- Moduł Edukacyjny PE-15: Wyzwalanie (trigger) krzemowego prostownika sterowanego (SCR - silicon-controlled rectifier) przy użyciu wzmacniaczy operacyjnych,
- Moduł Edukacyjny PE-16: Wyzwalanie (trigger) krzemowego prostownika sterowanego (SCR - silicon-controlled rectifier)
przy użyciu programowalnego tranzystora jednozłączowego PUT,
- Moduł Edukacyjny PE-17: Wyzwalanie krzemowego prostownika sterowanego (SCR - silicon-controlled rectifier)
przy użyciu fotorezystora / fotoopornika (LDR - Light Dependent Resistor),
- Moduł Edukacyjny PE-40: Lampa błyskowa z wykorzystaniem krzemowego prostownika sterowanego (SCR - silicon-controlled rectifier),
- Moduł Edukacyjny PE-41: Układ alarmowy w oparciu o tyrystory,
- Moduł Edukacyjny PE-42: Przetwornica w układzie szeregowym,
- Moduł Edukacyjny PE-43: Generator wykorzystujący tranzystor jednozłączowy,
- Moduł Edukacyjny PE-44: Jednofazowa przetwornica z sterowana impulsami o modulowanej szerokości (PWM).
przy użyciu programowalnego tranzystora jednozłączowego PUT,
przy użyciu fotorezystora / fotoopornika (LDR - Light Dependent Resistor),
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: 4 do 8 tygodni.
Stanowisko Dydaktyczne, Stanowiska Laboratoryjne, Zestawy Edukacyjne Elektrotechnika
Przykładowe ćwiczenie dla modułu PE02:
