Studium Konstrukcji Transformatora - Zestaw Edukacyjny, typ: PED021370

Studium Konstrukcji Transformatora - Stanowisko Dydaktyczne PED021370 (Elektrotechnika)




Zestaw edukacyjny - elektrotechnika. W komplecie dostarczamy: akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: multimetr.

HIK-Consulting | Stanowiska i Zestawy Edukacyjne Elektrotechnika



Opis Stanowiska:

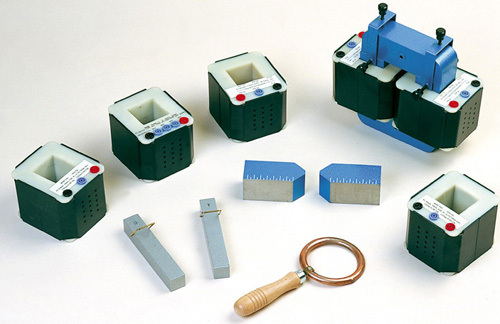

Prezentowany zestaw zawiera obwód magnetyczny o określonym magnetycznym momencie dipolowym, komplet wymiennych cewek o różnych parametrach oraz komplet akcesoriów. Wyposażenie pozwala na przeprowadzanie eksperymentów z użyciem transformatora - wymienne cewki wyposażono w bezpieczne terminale Ø 4 mm oraz kołnierze zapobiegające przypadkowemu dotknięciu uzwojenia.










Zawartość Zestawu:

1 x obwód magnetyczny, wykonany z metalu o wysokiej przepuszczalności, okienko 43 x 43 mm, moc ~200 W, wymiary 190 x 150 mm, ciężar: 7.5 kg (PED213730)

HIK-Consulting | Stanowiska i Zestawy Edukacyjne Elektrotechnika


2 x cewka 250 uzwojeń, średnica drutu 16/10 mm, terminale 0-125-200, średnia oporność 0.6 Ohm, indukcyjność 5 mH, I maks. 12 A (PED213741)


2 x cewka 500 uzwojeń, średnica drutu 10/10 mm, terminale 0-250-500, średnia rezystancja 2.8 OHm, indukcyjność: 18 mH, I maks. 4.5 A (PED213742)


1 x cewka 1000 uzwojeń, średnica drutu 8/10 mm, terminale 0-500-1000, średnia oporność 8.7 Ohm, indukcyjność 45 mH, I maks. 2.5 A (PED213743)


1 x cewka niskonapięciowa 135 uzwojeń, średnica drutu 22/10 mm, terminale 18-54-36-27, I maks. 20 A (PED213745)



HIK-Consulting | Stanowiska i Zestawy Edukacyjne Elektrotechnika


1 x para biegunów o wymiarach 95 x 43 x 43 mm, ciężar 2.5 kg (PED213724)

HIK-Consulting | Stanowiska i Zestawy Edukacyjne Elektrotechnika


1 x cewka miedziana 5 uzwojeń z cęgami - umożliwia miejscowe zgrzewanie arkuszy blachy stalowej o grubości maks. 0.2 mm (PAM067590)

HIK-Consulting | Stanowiska i Zestawy Edukacyjne Elektrotechnika


1 x komponent z miękkiego żelaza, 150 x 24 x 24 mm, 850 g - pozwala na skonstruowanie prostego elektromagnesu (PED213726)


1 x komponent ze stali hartowanej, pozwala na skonstruowanie prostego elektromagnesu, wymiary 150 x 24 x 24 mm, ciężar 850 g (PED213727)

HIK-Consulting | Stanowiska i Zestawy Edukacyjne Elektrotechnika


1 x cewka z wydrążonym, pojedynczym uzwojeniem - umożliwia demonstrację zasady działania kuchenki indukcyjnej (PAM067580)

HIK-Consulting | Stanowiska i Zestawy Edukacyjne Elektrotechnika



Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.

Czas dostawy: 4 do 8 tygodni.
