Lampa z Wiązką Elektronową - Stanowisko Dydaktyczne 8001324
Zagadnienia Edukacyjne:
- Odchylenie elektronu w jednorodnym polu magnetycznym.
- Demonstracja orbity zamkniętej lub ścieżki spiralnej elektronu.
- Wyznaczanie ładunku właściwego elektronu (stosunek ładunku elektronu e do jego masy m).

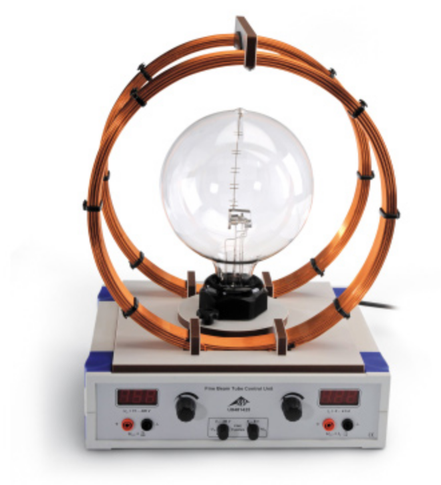

Kompletny system doświadczalny do określania ładunku właściwego elektronu i badania odchylania wiązek elektronów w jednorodnym polu magnetycznym. System jest dostarczany w komplecie z lampą elektronową o małej wiązce, parą cewek Helmholtza do generowania jednorodnego pola magnetycznego oraz jednostką sterującą układem zasilania. Lampa elektronowa o małej wiązce i para cewek Helmholtza są zamontowane na jednostce sterującej, a sama lampa elektronowa obraca się wokół swojej osi pionowej. Lampa i para cewek są połączone wewnętrznie z jednostką sterującą bez zewnętrznego okablowania. Wszystkie napięcia zasilania lampy i prąd przepływający przez cewki Helmholtza są regulowane. Wartości napięcia anody i prądu cewki są wyświetlane cyfrowo i mogą być dodatkowo odczytane jako wartości napięcia równoważnego. Wewnątrz lampy elektronowej o małej wiązce, ostro ograniczona wiązka elektronów jest generowana przez system składający się z pośrednio nagrzewanej katody tlenkowej, perforowanej anody i cylindra Wehnelta. Jonizacja zderzeniowa atomów neonu tworzy bardzo jasny, a jednocześnie ostro ograniczony ślad ścieżki elektronów w lampie. Jeśli rura jest optymalnie ustawiona i przez cewki Helmholtza przepływa odpowiedni prąd, elektrony są odchylane na orbitę kołową, której średnicę można łatwo określić, gdy elektrony uderzają w jeden z równoodległych punktów pomiarowych, powodując zaświecenie się jej końca. Średnica, napięcie anodowe i pole magnetyczne to parametry służące do określenia ładunku właściwego elektronu. Znając geometrię pary cewek Helmholtza można obliczyć wartość pola magnetycznego na podstawie prądu cewki.
Lampa z Wiązką Elektronową:
- Wypełnienie gazowe: Neon
- Ciśnienie gazu: 1.3x10-5 hPa
- Średnica bańki: 165 mm
- Średnica orbity: 20–120 mm
- Odstęp między znakami pomiarowymi: 20 mm
Para cewek Helmholtza:
- Średnica cewki: ok. 300 mm
- Liczba uzwojeń: 124
- Pole magnetyczne: 0–3,4 mT (0,75 mT/A)
Jednostka Sterująca:
- Prąd cewki: 0–4,5 A, 3-cyfrowy wyświetlacz cyfrowy
- Wyjście pomiarowe: 1 V*IB / A
- Napięcie anody: 15–300 V, 3-cyfrowy wyświetlacz cyfrowy
- Wyjście pomiarowe: 0,01*UA
- Napięcie grzania: 5–7 V
- Napięcie Wehnelta: 0–-50 V
- Kąt obrotu lampy: -10°… 270°
- Napięcie zasilania: 100–240 V, 50/60 Hz
- Wymiary: ok. 310 x 275 x 410 mm³
- Waga: ok. 7,5 kg
Zestaw składa się z następujących części: lampa z wiązką elektronową, dwie cewki Helmholtza, jednostka sterująca, zapasowa lampa.
