Pasywna Sieć Optyczna (PON)
Stanowisko Dydaktyczne EFO100B (Technika Światłowodowa)
Zestaw edukacyjny - technika światłowodowa. Stanowisko edukacyjne nie wymaga instalacji. W komplecie dostarczamy: miernik mocy optycznej (kalibrowany dla 6 długości fal), dwa konwertery miedź-światłowód, regulowany tłumik światłowodowy, multiplekser (1300/1550) ze złączami SC/APC, zasilacz, akcesoria edukacyjne (w tym zestaw do czyszczenia światłowodów oraz kamera IP), kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: okulary ochronne (współczynnik OD > 4 w zakresie 1000/1600-nm) oraz źródło światła laserowego.
Zagadnienia Realizowane przez Zestaw Edukacyjny:
- nauka czyszczenia złącz światłowodowych,
- nauka kalibracji miernika mocy optycznej,
- obliczanie bilansu mocy linii światłowodowej,
- wyznaczenie progu czułości miernika mocy optycznej przy pomocy tłumika światłowodowego,
- określenie maksymalnej dopuszczalnej straty w linii światłowodowej,
- badanie dwukierunkowego łącza WDM (zwielokrotnianie w dziedzinie długości fali),
Zestaw EFO100B zawiera moduł bazowy umożliwiający prezentację protokołu internetowego (IP/OF - miedź / światłowód) między domem a siecią. Panel sitodrukowy ilustruje łącze Fiber To The Home (światłowód do domu) przez Gigabits Passive Optical Network (gigabitowa pasywna sieć optyczna) - FTTH / GPON, a także łącze Point-to-Point (P2P) oraz 3 tablice sitodrukowe – do umieszczenia w centralnym punkcie modułu bazowego – które ilustrują 3 główne scenariusze proponowanych ćwiczeń praktycznych:
Tłumienie Optyczne – Fotometria
- wpływ makrozgięć jednomodowego włókna światłowodowego na jakość przesyłu,
- studium tłumienia łącza: moc zmierzona, moc referencyjna,
- charakterystyka kabla światłowodowego,

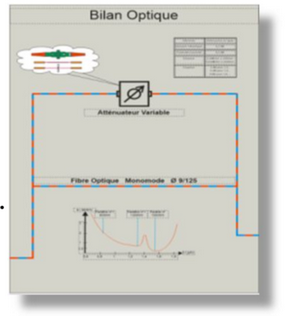

Bilans Optyczny
- określenie długości fali,
- emulacja kanału transmisji,
- określenie maksymalnego zasięgu transmisji toru optycznego,
- rozpraszanie energii spowodowane przez fluktuacje gęstości i współczynnika załamania szkła
- rozpraszanie Rayleigha (rozpraszanie w wyniku pobudzenia),
Dwukierunkowe Łącze WDM
- zastosowanie multipleksowania / demultipleksowania w transmisji światłowodowej,
W Zestawie Dostarczamy:

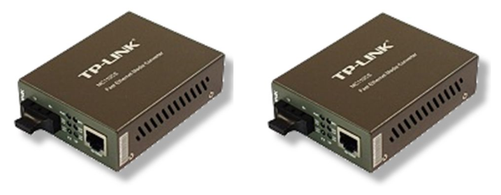

Konwerter IP/OF
- TX = 1550 nm
- RX = 1310 nm
Konwerter IP/OF
- TX = 1310 nm
- RX = 1550 nm

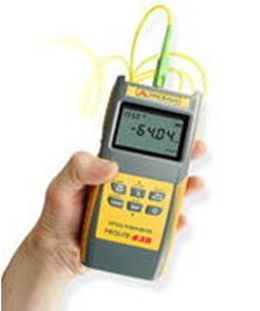

Miernik Mocy Optycznej Światłowodów Jednomodowych (SM) i Wielomodowych (MM)
- Zasilanie: sieciowe lub bateryjne.
- 6 skalibrowanych długości fal: 850, 1300, 1310, 1490, 1550, 1650 nm.
- Pomiar bezwzględnego współczynnika mocy (dBm)
- oraz względnego współczynnika mocy (dB). Złącze SC/APC.
- Złącze USB do przesyłania wyników pomiarów.
Kamera IP
- Kamera HD IP, nowa generacja
- Umożliwia streming wideo do telefonów komórkowych i wideofonów. PoE
- WIFI, mikrofon, wbudowany głośnik
- Format kompresji wideo: H, 264, MJPEG, JPEG
- Konto SIP

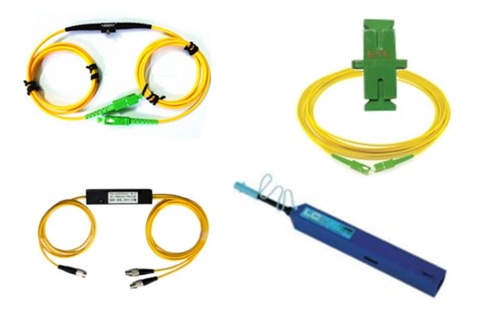

Komplet Akcesoriów
- Regulowany tłumik ze złączem SC/APC
- Multiplekser 1300/1550 ze złączem SC/APC
- 10x cross-link SC/APC (jednomodowe simplex)
- 5 przewodów SC/APC- SC/APC: jednomodowe simplex, płaszcz 2,8 mm LSZH żółty, długość 2 m
- Środek do czyszczenia złącz światłowodowych
Zalecane Wyposażenie Dodatkowe:
- okulary chroniące przed laserem (współczynnik OD > 4 dla zakresu 1000 - 1600 nm)
- źródło światła laserowego 850 / 1310 / 1550 nm
- spawarka światłowodowa,
- reflektometr OTDR.
okulary chroniące przed laserem (współczynnik OD > 4 dla zakresu 1000 - 1600 nm)
źródło światła laserowego 850 / 1310 / 1550 nm
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: ~12 tygodni (z wyłączeniem sierpnia)
