Skrzyna Biegów DSG do Demontażu i Montażu, GDIVV1-DSG

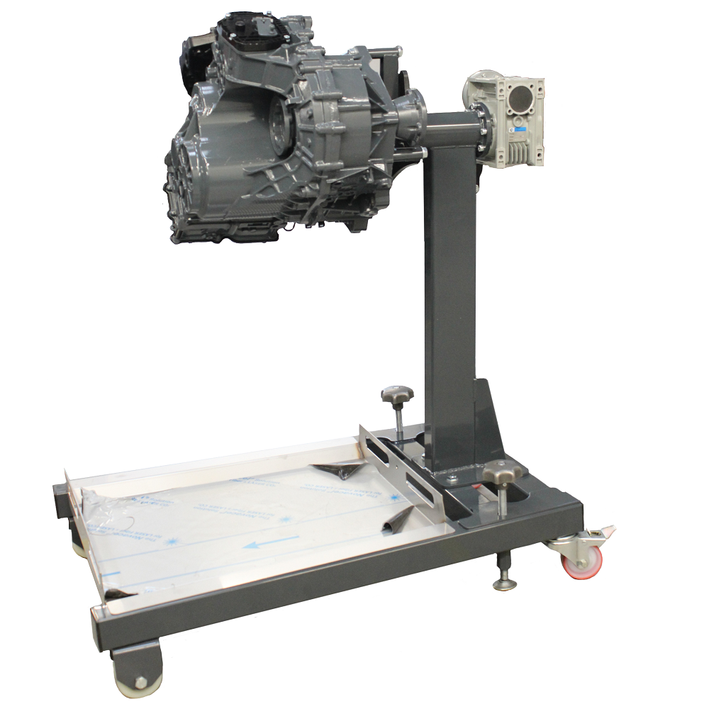

Educational Trainer jest przeznaczony do demontażu i montażu dwusprzęgłowej skrzyni biegów DSG z podwójnym sprzęgłem suchym, siedmioma biegami do przodu i jednym biegiem wstecznym. Skrzynia biegów jest zamontowana na ręcznie obracanym stojaku ze skrzyniami biegów ślimakowymi i kołowymi, oferując obrót o 360°. Obejmuje tacę na olej, tacę na narzędzia, uchwyt sterujący skrzynią biegów i śmigła stabilizujące. Trener jest mobilny na czterech kółkach, co zapewnia łatwą manewrowość i stabilność.
Funkcjonalność:
- Zawiera dwutarczowe sprzęgło z możliwością przenoszenia momentu obrotowego w zakresie od 240 do 280 Nm oraz skrzynię biegów z siedmioma biegami do przodu i jednym wstecznym.
- Posiada mechanizm obrotowy 360° ze skrzyniami biegów ślimakowymi i kołowymi, umożliwiający wszechstronne pozycjonowanie i badanie elementów skrzyni biegów.
- Mobilna i stabilna konstrukcja, zamontowana na mobilnym stojaku z czterema kółkami, wyposażona w śmigła stabilizujące dla zwiększonej stabilności podczas pracy.
- Zintegrowana tacka do zbierania spuszczonego oleju, zapewniająca czyste i wydajne środowisko pracy.
Wartość dla studentów
- Bezpośredni kontakt z układem skrzyni biegów DSG, zdobywanie praktycznego doświadczenia w montażu i demontażu skrzyni biegów z podwójnym sprzęgłem, pogłębianie zrozumienia złożonych mechanizmów automatycznej skrzyni biegów.
- Poznanie podstawowych komponentów, w tym układu sprzęgła dwutarczowego, zestawów przekładni planetarnych i mechanizmu przenoszenia momentu obrotowego. Zrozumienie, w jaki sposób podwójne sprzęgło suche ułatwia szybką zmianę biegów i zarządza momentem obrotowym w zakresie od 240 do 280 Nm.
- Poznanie zasad działania konfiguracji z siedmioma biegami do przodu i jednym do tyłu, w tym wpływu przełożeń i sekwencji zmiany biegów na osiągi pojazdu.
- Praktykowanie technik konserwacji, w tym usuwanie i wymiana elementów sprzęgła, analiza zużycia przekładni i rozwiązywanie typowych problemów ze skrzynią biegów.
- Obserwowanie wewnętrznej mechaniki skrzyni biegów i uzyskanie wglądu w potencjalną diagnostykę usterek poprzez badanie wzorców zużycia, poziomów płynów i integralności komponentów.
Wartość dla instruktorów
- Trener służy jako szczegółowe źródło edukacyjne do demonstrowania funkcjonalności i naprawy skrzyń biegów OEM DSG, zapewniając wizualne i dotykowe doświadczenia edukacyjne.
- Posiada stabilny, obrotowy stojak z kółkami dla łatwej mobilności i regulacji, dzięki czemu nadaje się do dynamicznych środowisk klasowych.
- Wyposażony w śmigła stabilizujące i tackę do zbierania oleju, aby zachować czystość i bezpieczeństwo podczas sesji praktycznych.
• Wymiary: 1200 x 700 x 1200 mm
• Waga: 116 kg
