Wykrywanie Błędu Pozycjonowania Wału Silnika - Zestaw Edukacyjny ST2306



Zestaw edukacyjny - napędy elektryczne. W komplecie dostarczamy: zasilacz, akcesoria, kompletne okablowanie oraz opisy przykładowych ćwiczeń. Zalecane wyposażenie dodatkowe: oscyloskop/multimetr.

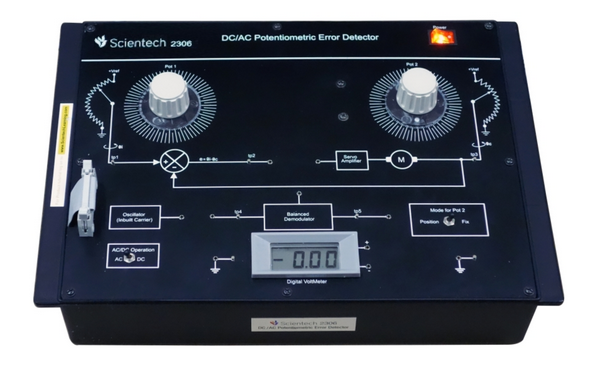

Stanowisko edukacyjne Scientech 2306 zostało zaprojektowane w celu zaprezentowania funkcjonalności detektora błędu położenia kątowego wału silnika elektrycznego. Zestaw Scientech 2306 umożliwia odczyt sygnału położenia wału (na wyjściu), pozycja wału jest ustalana na podstawie sygnału wejściowego. Układ kontroli pozycji działa w pętli zamkniętej lub w pętli otwartej. Układy kontroli sprzężenia zwrotnego działają na podstawie sygnału błędu, który jest generowany poprzez porównanie wartości sygnału odniesienia oraz sygnału na wyjściu. Detektory błędów porównują sygnały referencyjne i wyjściowe, w przypadku, gdy na wejściu oraz wyjściu detektora są już sygnały napięciowe -   działa on jako prosty komparator. W układzie sterowania położeniem wału silnika, sygnały wejścia i wyjścia informują o wykrytym przemieszczeniu kątowym poprzez wartości napięcia, które można regulować przy pomocy potencjometru sprzężonego z serwomechanizmem (obrót 300 stopni).


HIK-Consulting | Aparatura Pomiarowa | Stanowiska Laboratoryjne

Zagadnienia Realizowane przez Zestaw Edukacyjny:

  • Studium detektora błędu pozycjonowania wału (potencjometr DC).

  • Studium potencjometrycznego konwertera wartości kątowej na napięcie.

  • Studium detektora błędu pozycjonowania wału (potencjometr AC).

  • Odwrócenie fazy sygnału błędu.

  • Studium układu sterowania położeniem wału silnika (DC).







Zestaw dostarczamy z opisami przykładowych ćwiczeń.
