Efekt Hall'a - Stanowisko Edukacyjne, typ: U8487000

Zestaw do Wyznaczania Parametrów Czujników Hall'a - Stanowisko Edukacyjne, typ: U8487000



Zjawisko Halla, efekt Halla – zjawisko fizyczne polegające na wystąpieniu różnicy potencjałów w przewodniku, w którym płynie prąd elektryczny, gdy przewodnik znajduje się w poprzecznym do płynącego prądu polu magnetycznym. Ta różnica potencjałów, zwana napięciem Halla, pojawia się między płaszczyznami ograniczającymi przewodnik, prostopadle do płaszczyzny wyznaczanej przez kierunek prądu i wektor indukcji magnetycznej. Jest ona spowodowana działaniem siły Lorentza na ładunki poruszające się w polu magnetycznym. Zjawisko zostało odkryte w 1879 roku przez Edwina Halla (wówczas doktoranta).

Opis Stanowiska Edukacyjnego:

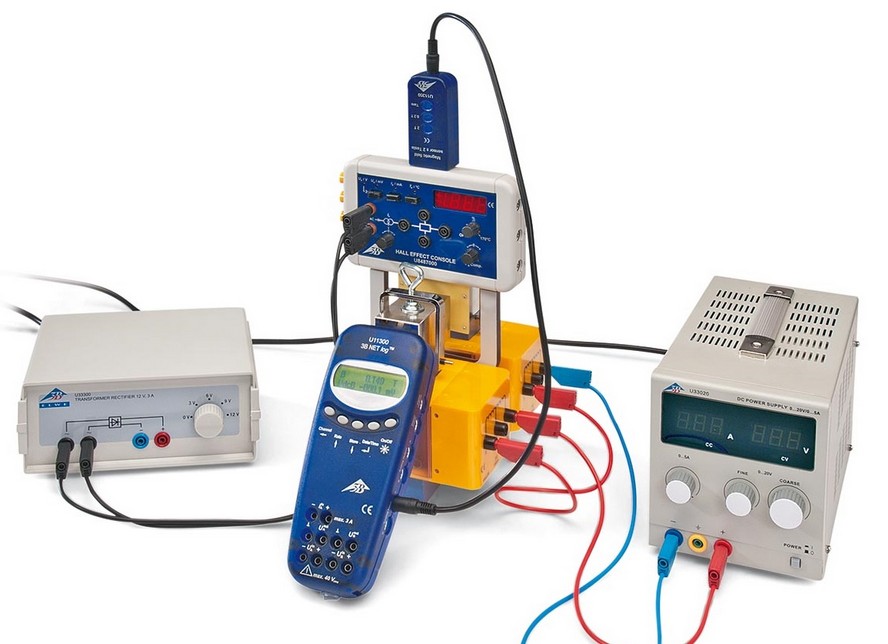

Zestaw edukacyjny - fizyka. Podstawowy komplet aparatury zapewniający zasilanie, mocowanie oraz pomiar kontaktowy kryształu germanu (U8487010, U8487020 oraz U8487030) do doświadczeń związanych z efektem Halla lub przewodnością. W komplecie dostarczamy regulowany zasilacz, wzmacniacz pomiarowy z kompensacją napięcia Halla oraz moduł do podgrzewania kryształu germanu do temperatury 170°C wyposażony w regulację temperatury oraz wyświetlacz pokazujący wartości napięcia Halla, prądu płynącego przez próbkę, napięcia próbki oraz temperatury.

HIK-Consulting | Stanowiska i Zestawy Edukacyjne Fizyka
Stanowisko dostarczamy wraz z propozycjami ćwiczeń.



Wyprowadzenia napięcia Halla i napięcia próbki umieszczono na panelu czołowym. Na panelu bocznym umieszczono dodatkowe wyprowadzenia do pomiaru napięcia Halla oraz prądu i temperatury próbki. W komplecie dostarczamy rdzeń U-kształtny (U8497215) do mocowania elementów zestawu, dwa przewody przyłączeniowe wyposażone w złącza miniDIN (8 pin).

HIK-Consulting | Stanowiska i Zestawy Edukacyjne Fizyka

W komplecie dostarczamy datapad VinciLab:
The VinciLab is a modern advanced graphic data-logger. It is a handheld Linux device equipped with two processors and 8 GB memory. Works standalone and with Windows and MAC computers. The dedicated desktop applications, installed on VinciLab, offer tools for collecting data, managing user fles, setting up the device and its wireless connection, browsing the web, watching video fles, playing audio fles, etc. All applications can be easily updated via the VinciLab Update server available via a Wi-Fi connection. The powerful Coach Application, installed on VinciLab, offers live sensor data displays, real-time graphing, tools for data processing and possibilities to create new or open ready-to-go student activities (experiment manuals), enriched with texts, images and web-pages. Coach 7 and Coach 7 Lite support measurements with VinciLab. During such measurement VinciLab is connected to the computer via a USB port or communicates via a Wi-Fi connection, and is controlled by Coach running on the computer. The collected data are transferred in real-time to the computer and the measurement can be followed directly on the computer screen. By using wireless connectivity and the VNC protocol the VinciLab’s screen can be remotely viewed and controlled from any computer or mobile device connected to the same network.

Display: 5" high-resolution capacitive color touch screen
Resolution: 12-bit
Sampling rate: 1 MHz
Sensor inputs: Four analog BT inputs, two digital BT inputs
Built-in: Sound sensor, 3-axis, accelerometer (2 g, 4 g, 8 g)
Wireless connectivity: Wi-Fi (mobile devices alternatively via Bluetooth®)
Computer connection: USB mini port
USB port: Full USB for USB peripherals
Software on board: Coach Linux
Software on computer: Coach 7 or Coach 7 Lite
Power supply: Rechargeable battery, via USB from computer or via power adapter


Zagadnienia Realizowane przez Zestaw Edukacyjny:

  1. ćwiczenie edukacyjne: przewodnictwo niesamoistne (extrinsic conductivity),
  2. ćwiczenie edukacyjne: przewodnictwo samoistne (intrinsic conductivity),
  3. ćwiczenie edukacyjne: mobilność elektronów oraz dziur - ruchliwość nośników ładunku (mobility of electrons and holes),
  4. ćwiczenie edukacyjne: prędkości dryftu elektronów (drift velocity of charge carriers),
  5. ćwiczenie edukacyjne: koncentracja nośników ładunku (carrier concentration),
  6. ćwiczenie edukacyjne: przerwy między pasmami (band separation).



Zestawy Edukacyjne Fizyka Doświadczalna

Zalecane Wyposażenie Stanowiska:
