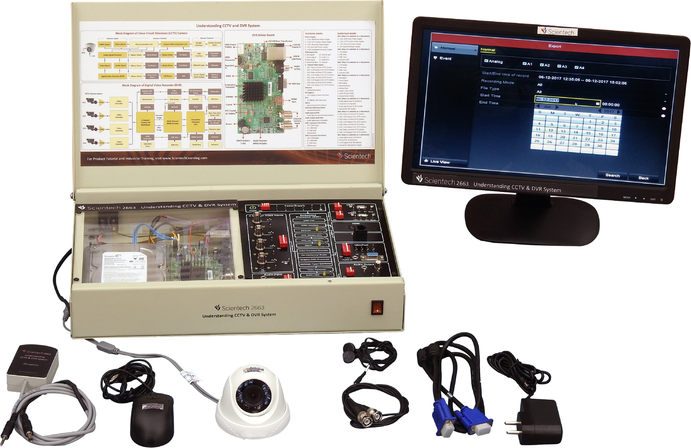

Demonstrator Technologii Telewizji Przemysłowej (CCTV)
Stanowisko Dydaktyczne Scientech 2663 (Demonstrator, Model Pokazowy)
Scientech 2663 to przyjazna platforma szkoleniowa, służąca do nauki obsługi systemów telewizji przemysłowej (CCTV). Jest to system łączący funkcje demonstracyjne i szkoleniowe, zaprojektowany z myślą o kompleksowej, praktycznej nauce technologii CCTV przez osoby początkujące. Zapewnia on podstawową wiedzę na temat różnych elektronicznych elementów składowych oraz zasad działania systemów komunikacyjnych. Uczestnicy szkolenia poznają komponenty systemu i ich zastosowanie, zasady rozmieszczania kamer, kwestie okablowania i obsługi systemu, a także podstawy diagnozowania i usuwania usterek.
System Scientech 2663 rozwija u studentów umiejętność analizy technicznej oraz zapoznaje ich z technikami naprawy i projektowania. Jedną z kluczowych funkcji tego zestawu jest możliwość symulacji awarii, co pozwala na praktyczny trening wykrywania usterek w warunkach kontrolowanych. Na panelu urządzenia nadrukowano pełny schemat blokowy systemu CCTV. Stanowisko umożliwia przeprowadzanie eksperymentów oraz obserwację przebiegów, sygnałów i poziomów napięcia w poszczególnych sekcjach układu, przy jednoczesnym wsparciu materiałami teoretycznymi i instruktażowymi.
- Kompletny schemat blokowy systemu CCTV zintegrowany z urządzeniem.
- Łatwa identyfikacja poszczególnych elementów i podzespołów systemu.
- Łatwy pomiar napięć i obserwacja przebiegów
sygnałów w punktach pomiarowych. - Wyświetlacz LCD (złącze VGA).
- Kamera CCTV z podświetleniem IR.
- Obsługa formatów wideo PAL/NTSC.
- Wejście wideo kompozytowe / VGA.
- Symulacja usterek i diagnostyka bez konieczności lutowania.
- Interfejs Ethernet do zdalnego podglądu.
- Interfejsy HDMI i VGA.
- Wbudowany port USB do podłączenia pamięci przenośnej (pendrive) i myszy.
- Samouczek online
Realizowane Zagadnienia Edukacyjne:
- Badanie schematu blokowego i zasady działania systemu CCTV.
- Badanie funkcji elementów sterujących i przycisków na panelu przednim systemu CCTV.
- Badanie opisu układu i funkcji poszczególnych sekcji CCTV.
- Badanie i analiza przebiegów/sygnałów w różnych sekcjach CCTV.
- Pomiar napięć w różnych sekcjach układu CCTV.
- Symulacja usterek i diagnostyka w poszczególnych sekcjach systemu telewizji przemysłowej (CCTV).
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: ~ 8 tygodni.
