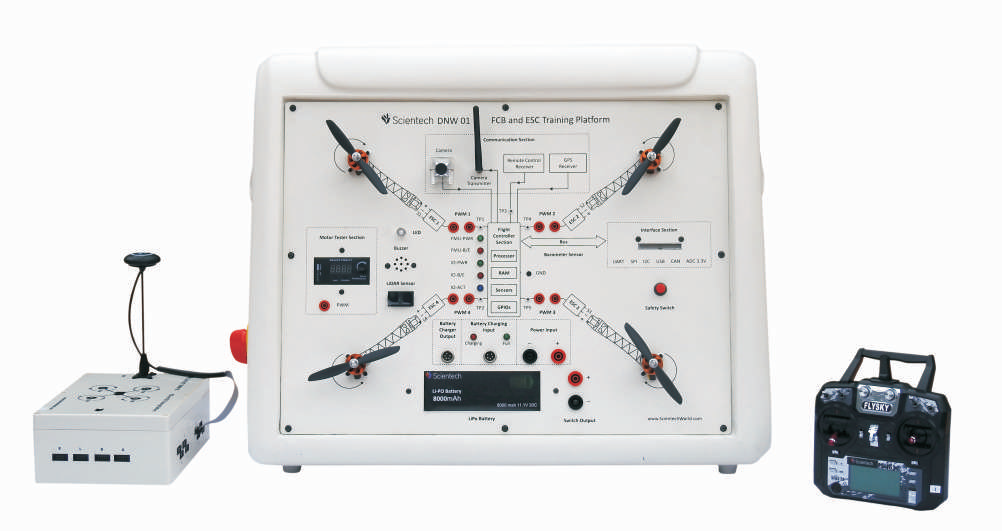

Dron Edukacyjny - Konstrukcja i Sterowanie Scientech DN01 (Demonstrator, Model Pokazowy)
Posiadanie praktycznej wiedzy na temat systemów elektroniki i awioniki dronów jest niezbędne dla każdego, kto chce rozwijać karierę w tej dziedzinie. Platforma DN01 służy jako emulator drona i obejmuje wszystkie bloki funkcjonalne latającego drona. Platforma szkoleniowa DN01 umożliwia uczestnikom wykonywanie ćwiczeń praktycznych na różnych układach drona, dzięki zapewnieniu wygodnych połączeń. Użytkownicy mogą zapoznać się z zasadami działania bezszczotkowych silników prądu stałego (BLDC) i ich elektronicznych regulatorów prędkości (ESC - Electronic Speed Control). Platforma szkoleniowa Scientech DN01 działa w dwóch trybach: zasilania sieciowego i akumulatorowego.
- Zaawansowany mikroprocesor
- Wiele wyjść PWM / serwo
- Wysoce inteligentne i adaptacyjne bezszczotkowe regulatory ESC, niezwykle łatwe w obsłudze
- Interfejsy magistrali UART, I2C, SPI
- Zintegrowany zasilacz awaryjny
- Interfejs kamery
- Interfejs testera silnika
- Wiele punktów testowych do pomiaru sygnałów
- Interfejs ładowania akumulatora
- Interfejs czujnika LiDAR
- Wyłącznik bezpieczeństwa
- Dwa tryby zasilania (akumulator / sieć)
Realizowane Zagadnienia Edukacyjne:
- Środki ostrożności wymagane podczas obsługi dronów
- Prezentacja podstaw konstrukcji dronów
- Standardowa procedura operacyjna (SOP) dla platformy szkoleniowej
- Nauka integracji oprogramowania drona z wykorzystaniem narzędzia Mission Planner
- Nauka kalibracji regulatora prędkości (ESC) silnika bezszczotkowego
- Kontrola bezpieczeństwa drona przed podłączeniem ładunku
- Montaż i demontaż ładunku do drona
- Testowanie silnika i regulatora ESC za pomocą testera silników
- Badanie sygnału PWM sterującego dronem przy pomocy oscyloskopu
- Badanie interfejsu czujnika LiDAR zamontowanego na dronie
- Badanie interfejsu kamery zamontowanego na dronie
- Badanie interfejsu GPS zamontowanego na dronie
- Badanie układu ładowania akumulatora drona
- Badanie sterowania dronem za pomocą pilota zdalnego sterowania (RC – Remote Control)
- UART (porty szeregowe)
- Wejścia I2C, SPI, ADC
- Akumulator 8000 mAh
- Silnik bezszczotkowy 2600 Kv (obr./min/V) z przylutowanym złączem
- Śmigła 5”
- Elektroniczny regulator prędkości BLDC 30A
- Port USB
- Wielokolorowe diody LED
- Wielotonowy brzęczyk
Akcesoria w Zestawie:
- Kabel interfejsowy FRC - 14 szt.
- Krótkie kable przyłączeniowe 10 mm, czerwone - 6 szt.
- Długie kable przyłączeniowe 10 mm, czerwone - 2 szt.
- Kabel USB typu A do B
- Kable zasilające do platformy - 2 szt.
- Moduł GPS z podstawką
- Śmigła - 4 szt.
- Mocowania śmigieł - 4 szt.
- Kontroler RC
- Baterie alkaliczne do kontrolera RC - 8 szt.
- Klucz połączeniowy RC
- Kabel do ładowania baterii DIN do DIN
- Odbiornik do kamery
- Kabel sieciowy
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: ~ 8 tygodni.
