Demontaż i Montaż Baterii HV Hybrydy - Stanowisko Dydaktyczne VIVV01-HYBBAT

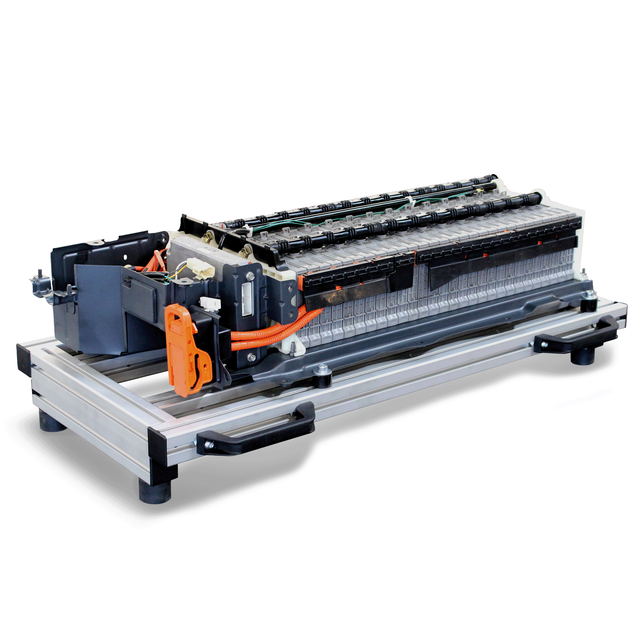

Stanowisko dydaktyczne - zestaw akumulatorów wysokiego napięcia OEM z Toyoty Prius II zaprojektowany specjalnie do bezpiecznego użytku edukacyjnego. Trenażer zawiera 28 modułów akumulatorów Ni-MH, czujnik prądu, główne przekaźniki systemu (w tym przekaźnik miękkiego startu) i ECU akumulatora do przeprowadzania praktycznych symulacji procesów monitorowania i sterowania baterii. Wszystkie moduły oraz ogniwa są całkowicie rozładowane - bateria nie ma napięcia elektrycznego, dzięki czemu zestaw jest bezpieczny dla uczniów. Zintegrowana wtyczka serwisowa i widoczne okablowanie wewnętrzne umożliwiają uczniom bezpieczne i szczegółowe badanie systemów zarządzania akumulatorem.
Funkcjonalność:
- Oryginalny akumulator Ni-MH Toyota Prius II
- Zawiera 28 modułów, łącznie 168 ogniw
- Zintegrowany ECU akumulatora oraz czujnik prądu
- Przekaźniki wysokiego napięcia, w tym przekaźnik łagodnego rozruchu
- W pełni dostępny układ okablowania i szyny zbiorcze
- Dedykowana wtyczka serwisowa do ćwiczeń BHP
- Struktura wewnętrzna widoczna po zdjęciu pokrywy
- Wszystkie komponenty zamontowane w oryginalnej konfiguracji
Specyfikacja:
- Typ akumulatora: Ni-MH (niklowo-wodorkowy)
- Napięcie: 201,6 V nominalnie (1,2 V na ogniwo, łącznie 168 ogniw)
- 28 modułów akumulatora
- Jednostka sterująca: ECU akumulatora z czujnikiem
prądu i SMR (główny przekaźnik systemu) - Bezpieczeństwo: wtyczka serwisowa, brak napięcia,
bezpieczna do nauki praktycznej - Zasilanie: 230 V
- Pochodzenie: komponent OEM, Toyota Prius II
- Waga: 49 kg
- Wymiary: 960 x 455 x 255 mm
Wartość dla Uczniów:
- Nauka procedur demontażu i montażu akumulatorów samochodowych wysokiego napięcia krok po kroku.
- Ćwiczenie bezpiecznej pracy z systemami wysokiego napięcia, w tym stosowanie środków ochrony osobistej, narzędzi izolacyjnych, usuwanie wtyczek serwisowych.
- Identyfikacja oraz testowanie układu modułów akumulatorowych, przekaźników wysokiego napięcia oraz czujników prądu.
- Nauka budowy i sterowania za pomocą logiki ECU i przekaźników baterii pojazdu hybrydowego.
- Nauka procedur pomiaru napięcia w poszczególnych modułach lub grupach za pomocą standardowych multimetrów.
- Praktyczne doświadczenie Z zakresu kontroli okablowania wewnętrznego oraz identyfikacji złącz w prawdziwych zestawach akumulatorów samochodowych.
Wartość dla Nauczycieli:
- Bezpieczna demonstracja systemów baterii pojazdów hybrydowych bez żadnego zagrożenia elektrycznego.
- Idealne narzędzie do zajęć w klasach lub warsztatach w programach edukacji samochodowej.
- Umożliwia ustrukturyzowane, nadzorowane zadania nauki demontażu i wykonywania pomiarów elektrycznych.
- Ugruntowuje umiejętności prawidłowego przeprowadzania procedur serwisowania akumulatorów oraz szkolenia w zakresie świadomości bezpieczeństwa.
- Prawdziwe komponenty OEM, realistyczne szkolenie samochodowe.
