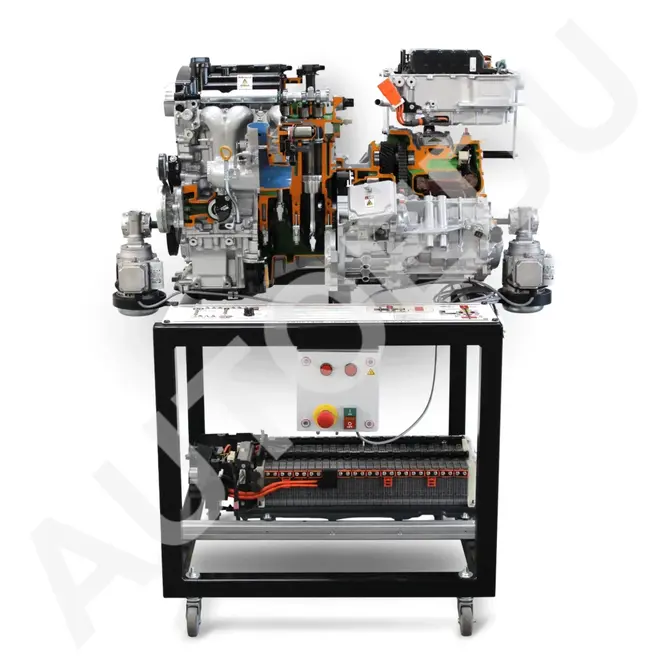

Hybrydowy Układ Napędowy (model przekroju) - Stanowisko Dydaktyczne AE34502WM
Ten hybrydowy układ spalinowo-elektryczny to kompletne rozwiązanie edukacyjne do nauki budowy i działania nowoczesnych układów hybrydowych. Trenażer zawiera przekroje silnika benzynowego, hybrydowej skrzyni biegów, falownika i akumulatora wysokiego napięcia, a także interaktywną tablicę ilustrującą przepływ energii w pięciu różnych trybach jazdy. Zasilany elektrycznie, system symuluje ruch silnika i skrzyni biegów, dając uczniom realistyczną demonstrację działania układu hybrydowego.
Funkcjonalność:
- Przekrój silnika benzynowego i hybrydowej skrzyni biegów
z widoczną przekładnią planetarną. - Przekrój falownika EV z elektroniką mocy i strukturą działania.
- Przekrój układu zasilania EV z widocznymi modułami i łączami.
- Napęd elektryczny symuluje działanie silnika i hybrydowej skrzyni biegów.
- Interaktywna tablica informacyjna z 5 trybami pracy, dostarczająca energię elektryczną.
- Ilustrowany schemat układu hybrydowego z uwzględnieniem komponentów
i ich rozmieszczeniem. - Wizualizacja silnika-generatora (MG1 i MG2) oraz rozdzielacza mocy.
- Zintegrowane funkcje bezpieczeństwa.
- Mobilna rama z kołami ułatwiającymi przemieszczanie się.
Specyfikacja:
- Przekrój silnika benzynowego.
- Przekrój hybrydowej skrzyni biegów z przekładnią planetarną.
- Przekrój falownika EV z widocznym modułem zasilania.
- Przekrój akumulatora wysokonapięciowego EV ze szczegółami modułu.
- Interaktywna tablica przepływu energii hybrydowej z 5 trybami pracy:
- Ciągła praca silnika z ładowaniem akumulatora.
- Tryb jazdy mieszanej.
- Napęd silnika z ładowaniem akumulatora.
- Tryb jazdy wyłącznie elektrycznej.
- Tryb hamowania z rekuperacją energii.
- Lista komponentów i schemat układu układu hybrydowego.
- Napęd elektryczny do symulacji ruchu elementów przekroju układu napędowego.
- Wymiary: ok. 1700 × 1200 × 1700 mm.
- Waga: ok. 250 kg.
