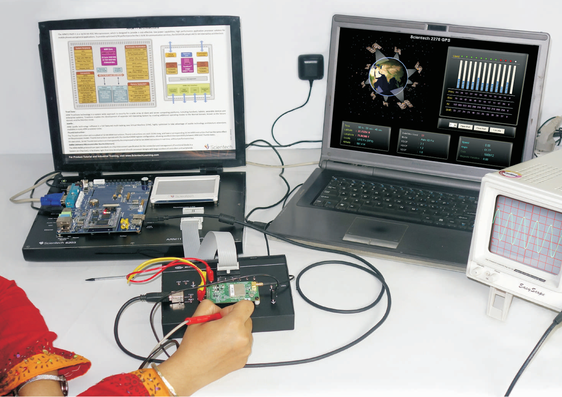

Dydaktyczny Moduł GNSS (GPS) Scientech DN18 (Demonstrator, Model Pokazowy)

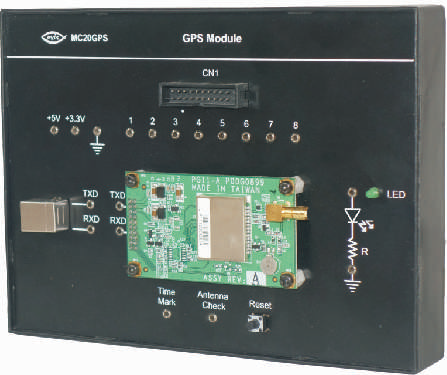

Moduł GPS Scientech DN18 to moduł rozszerzający przeznaczony do platform Scientech z serii 6200 (np. 6205AIN, 6205AISM, 6205AISM, 6205LM, 6205A, 6205DA, ...). Został on opracowany z myślą o studentach i praktykujących inżynierach. Zapewnienia bezcenne doświadczenie praktyczne w zakresie zasad działania oraz zastosowań mikrokontrolerów i modułów GPS. Celem jest zrozumienie sposobu podłączania modułu GPS do mikrokontrolera oraz metod jego sterowania. Moduł wyposażono w różnorodne złącza umożliwiające współpracę z rzeczywistymi układami zewnętrznymi. Dzięki wykorzystaniu anteny GPS do nawiązywania łączności z satelitami, moduł Scientech pozwala na praktyczne zapoznanie się z podstawami technologii GPS, charakterystyką satelitów oraz aspektami konstrukcyjnymi odbiorników GNSS.
Realizowane Zagadnienia Edukacyjne:
- Zrozumienie koncepcji systemu GNSS
- Ustalenie połączenia między satelitą GPS a platformą GPS
- Pomiar szerokości i długości geograficznej w systemie GNSS
- Badanie wpływu współczynnika DOP (Dilution of Precision – rozmycie precyzji)
- Badanie parametrów HDOP (Horizontal Dilution of Precision) i VDOP (Vertical Dilution of Precision)

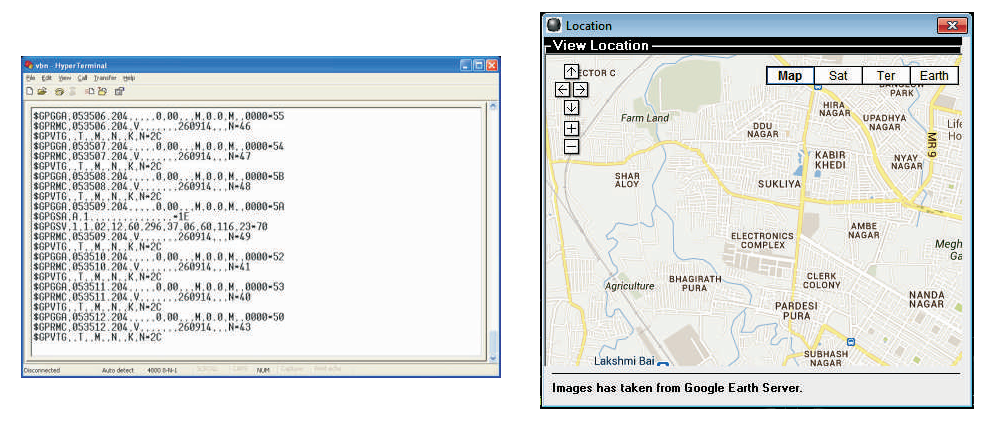

- Badanie protokołu komunikacji między urządzeniami elektronicznymi NMEA 0183
- Badanie parametrów: elewacja, azymut, SNR (współczynnik sygnał-szum)
- Badanie kodu szumu pseudolosowego PRN (Pseudo-Random Noise Code)
- Badanie typowych standardowych protokołów NMEA, takich jak: GPGGA (przesyłanie kluczowych danych o pozycji oraz dokładności pomiaru), GPGLL (przesyłanie aktualnej pozycji geograficznej oraz czasu), GPGSA (przekazuje informacje o aktywnych satelitach używanych do wyznaczania pozycji oraz o stopniu rozmycia dokładności), GPGSV (informuje o satelitach GPS w polu widzenia), GPRMC (przekazuje minimalne zalecane dane nawigacyjne z odbiornika GPS), GPVTG (kurs i prędkość)
- Badanie innych standardowych komunikatów NMEA, takich jak: GPALM (surowe dane almanachu satelitów GPS), GPGRS (przekazywanie błędów szczątkowych odległości (tzw. range residuals) dla satelitów), GPGST (statystyki błędów pomiaru pozycji: szum pseudoodległości i odchylenia standardowe dokładności), GPMSS (status dwukanałowego odbiornika poprawek różnicowych MSK - DGPS Beacon), GPZDA (przekazywanie czasu UTC)
- Analiza daty i czasu UTC w systemie GNSS
- Badanie innych standardowych komunikatów NMEA, takich jak: GPALM (surowe dane almanachu satelitów GPS), GPGRS (przekazywanie błędów szczątkowych odległości (tzw. range residuals) dla satelitów), GPGST (statystyki błędów pomiaru pozycji: szum pseudoodległości i odchylenia standardowe dokładności), GPMSS (status dwukanałowego odbiornika poprawek różnicowych MSK - DGPS Beacon), GPZDA (przekazywanie czasu UTC)
- Analiza przydatnych wzorów konwersji w systemie GNSS
- 12-kanałowy odbiornik GPS
- Krótki czas ustalania pozycji (TTFF): 45 s (zimny start), 38 s (ciepły start), 8 s (gorący start)
- Szybki czas akwizycji: 0,1 s
- Standardowe wyjście NMEA 0183 (wersja 2.2): komunikaty GGA, GLL, GSA, GSV, RMC i VTG
- Wyjście w formacie binarnym SiRF
- Wbudowana obsługa korekcji różnicowej RTCM SC-104 w czasie rzeczywistym
- Sygnał 1PPS (jeden impuls na sekundę)
- Zasilanie przez USB + bateria
- Komunikacja z komputerem PC przez USB
- Oprogramowanie GPS do analizy danych
- Złącza rozszerzające do podłączenia mikrokontrolera oraz obszar prototypowy
Czas dostawy: ~ 8 tygodni.
