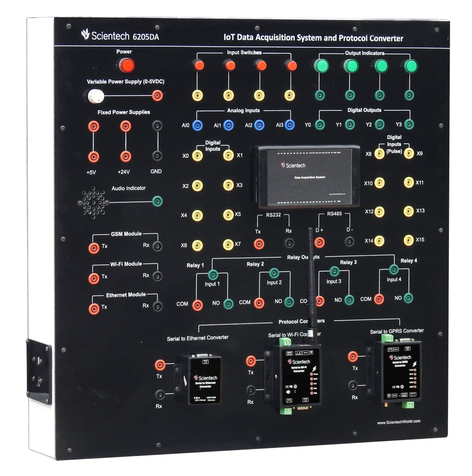

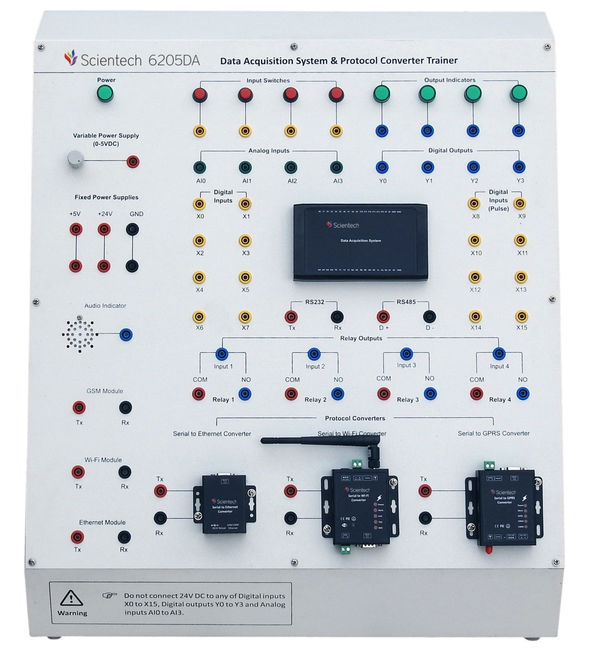

Rejestrator Danych IoT, Konwerter Protokołów
Stanowisko Dydaktyczne Scientech 6205DA (AI, IoT, Sensoryka, Czujniki)
Rejestrator danych sieci IoT Scientech 6205DA + konwertery protokołów to unikalna platforma dydaktyczna, która daje możliwość zgłębiania wiedzy dotyczącej architektury, działania oraz projektowania aplikacji systemu akwizycji danych pomiarowych. Platforma edukacyjne Scientech 6205DA demonstruje różne typy konwerterów protokołów: konwerter interfejsu szeregowego na Ethernet, konwerter interfejsu szeregowego na Wi-Fi oraz konwerter interfejsu szeregowego na GPRS. Platforma Scientech 6205DA umożliwia przeprowadzanie szerokiego zakresu ćwiczeń przekazując wiedzę na temat skomplikowanych koncepcji w interaktywny i przystępny sposób.
Mówiąc o Internecie Rzeczy (IoT), akwizycja danych (DAQ) i protokoły stanowią kluczowe elementy technologii IoT. Urządzenie (rejestrator) do akwizycji danych pomiarowych umożliwia usprawnianie inteligentnych funkcji maszyn poprzez gromadzenie i analizowanie danych IoT w czasie rzeczywistym. Protokoły IoT umożliwiają wymianę danych w uporządkowany i zrozumiały sposób. Protokoły IoT to języki, które umożliwiają interakcję między czujnikami, urządzeniami, bramami, serwerami i aplikacjami użytkownika.
- Rejestrator z 4 wejściami analogowymi, 8 wejściami impulsowymi,

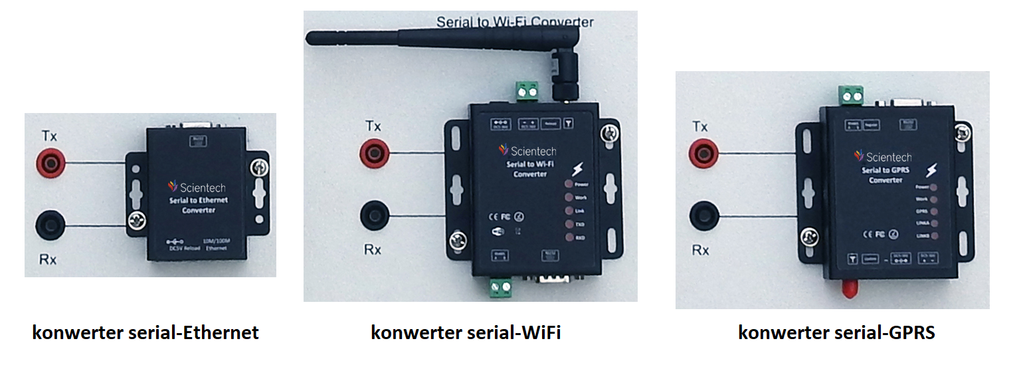

8 wejściami cyfrowymi i 4 wyjściami przekaźnikowymi. - Moduły konwersji: serial-Ethernet, serial-Wi-Fi i serial-GPRS.

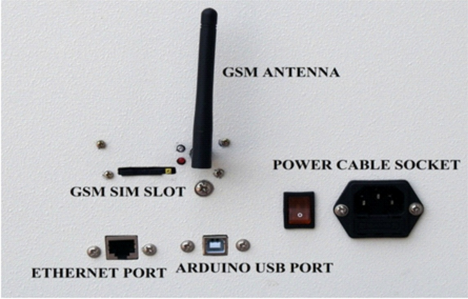

- Modem Ethernet, Wi-Fi i GPRS.
- Przełączniki push-on, wskaźniki wizualne, wskaźnik dźwiękowy i regulowane zasilanie DC.
- Wbudowany serwer internetowy i oprogramowanie aplikacyjne.
- Łączność z siecią – sterowanie dwukierunkowe.
- System kompatybilny z Arduino.
- Sprzęt konfigurowalny i programowalny przez użytkownika.
- Badanie interfejsów czujników i elementów wykonawczych.
- Konfiguracja sieci i serwera.
- Bramka IoT (Wi-Fi i Ethernet).
- Rejestracja danych na komputerze PC.
- Przyjazny dla użytkownika, intuicyjny system.
- Ćwiczenia konfigurowalne za pomocą płytki krosowej.
- Samouczek online.
Ćwiczenia Opisane w Instrukcji Obsługi:
- Badanie sterowania wejściem cyfrowym GPIO za pomocą programu Arduino
- Badanie sterowania wejściem analogowym GPIO za pomocą programu Arduino
- Badanie funkcji pull-up za pomocą przełączników na wejściu
- Badanie sterowania wyjściem cyfrowym GPIO za pomocą programu Arduino
- Badanie funkcji przekaźnika za pomocą programu Arduino
- Badanie interfejsu modułu GSM Arduino za pomocą poleceń AT
- Badanie interfejsu modułu Wi-Fi Arduino za pomocą poleceń AT
- Badanie interfejsu Ethernet Shield via Arduino

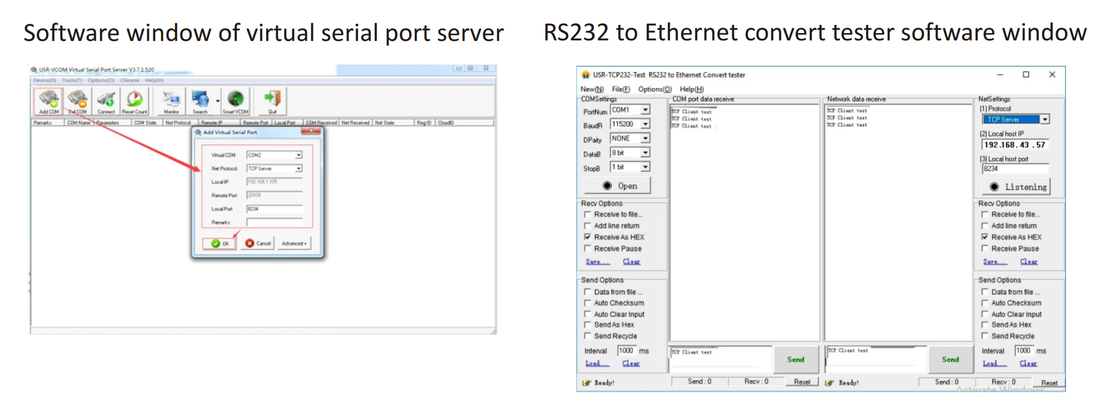

- Badanie konwertera interfejsu szeregowego na interfejs Ethernet
- Badanie konwertera interfejsu szeregowego na interfejs WiFi
- Badanie konwertera interfejsu szeregowego na interfejs GPRS
Zagadnienia Edukacyjne:
- Prezentacja protokołów IoT oraz konwerterów protokołów.
- Rejestracja danych oraz jej zastosowania.

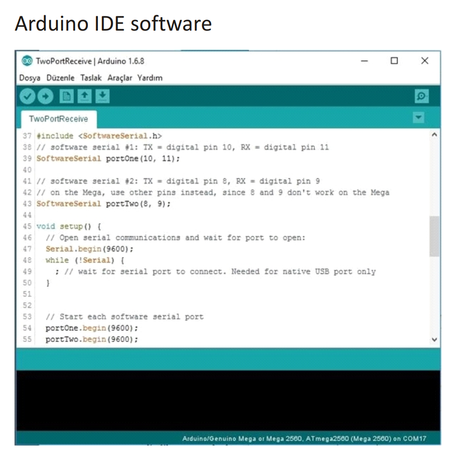

- Instalacja i obsługa Arduino IDE.
- Sterowanie GPIO za pomocą Arduino.
- Komunikacja UART, RS485, Ethernet, Wi-Fi AP/Router i GSM.
- Połączenie modemu Ethernet z kontrolerem rejestratora.
- Połączenie modemu GSM z kontrolerem rejestratora.
- Połączenie modemu Wi-Fi z kontrolerem rejestratora.
- Nauka obsługi konwertera RS232 na RS485.
- Nauka obsługi konwertera RS232 na Wi-Fi do łączności z siecią.

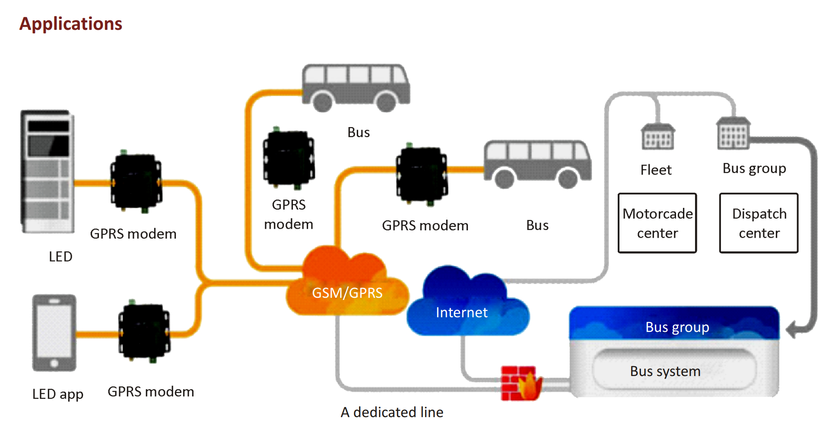

- Nauka obsługi konwertera RS232 na GPRS do łączności z siecią.
- Tworzenie programów do wysyłania danych przez RS232 i RS485.
- Demonstracja poleceń AT do konfiguracji modemu GSM i Wi-Fi.
- Demonstracja protokołów sieciowych, takich jak TCP, UDP, HTTP i MQTT.
- Przesyłanie wiadomości SMS za pomocą poleceń AT.
- Nauka konfiguracji baz danych i sieci IoT.
- Projektowanie i rozbudowa aplikacji przetwarzania brzegowego i w chmurze.
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: ~ 8 tygodni.
