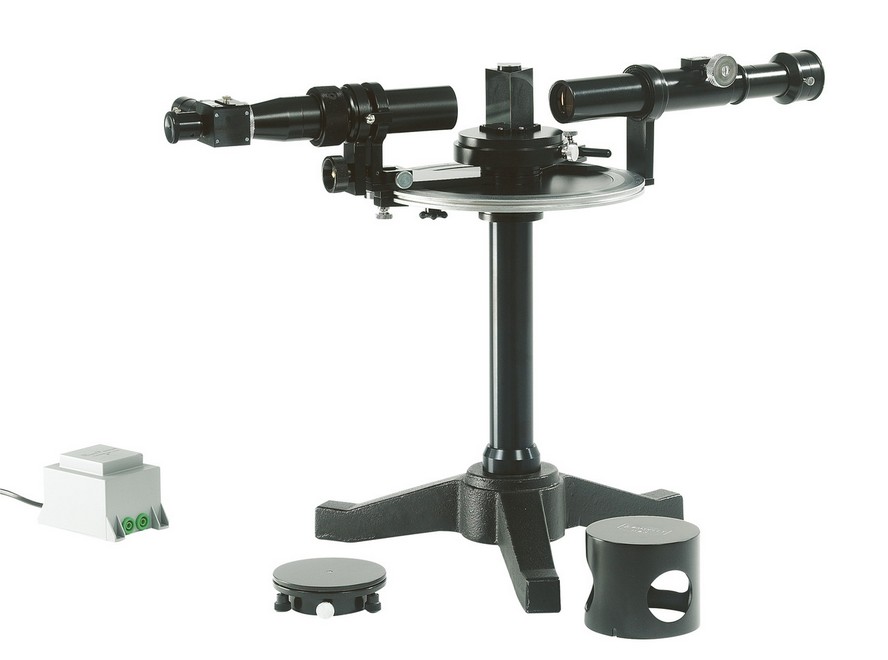

Goniometr z Autokolimatorem, typ: POD068040

Goniometr Optyczny z Autokolimatorem, POD068040

zapytanie o cenę

Goniometr do obserwacji zjawiska dyfrakcji oraz pomiaru emisji oraz absorpcji (wymagane dodatkowe wyposażenie) widm optycznych. Wyposażony w precyzyjną skalę z noniuszem do przeprowadzania pomiarów kątowych pryzmatów, siatek dyfrakcyjnych i współczynnika załamania światła oraz kolimator ze szczeliną regulowaną śrubą mikrometryczną, dwa pryzmaty i teleskop z oświetlaczem (LED).

Goniometr składa się z trzech podstawowych elementów: kolimatora, elementu dyfrakcyjnego oraz teleskopu z oświetlaczem. Badany strumień świetlny przechodzi przez regulowaną szczelinę na wyjściu kolimatora. Światło wychodzące z teleskopu ma postać równoległej wiązki. Następnie pada ona na element dyfrakcyjny, który rozprasza wiązkę na fale o częstotliwościach zależnych od kąta padania. Daną wiązkę należy skierować do kolimatora i ustawić ostrość oraz kąt teleskopu dla obserwacji danej barwy (po precyzyjnym pomiarze wartości kątowej przy pomocy noniusza na skali kołowej). Jeżeli znane są parametry elementu dyfrakcyjnego można ustalić jakie częstotliwości występują w danym strumieniu świetlnym.

HIK-Consulting | Zestawy Edukacyjne i Stanowiska Dydaktyczne Optyka

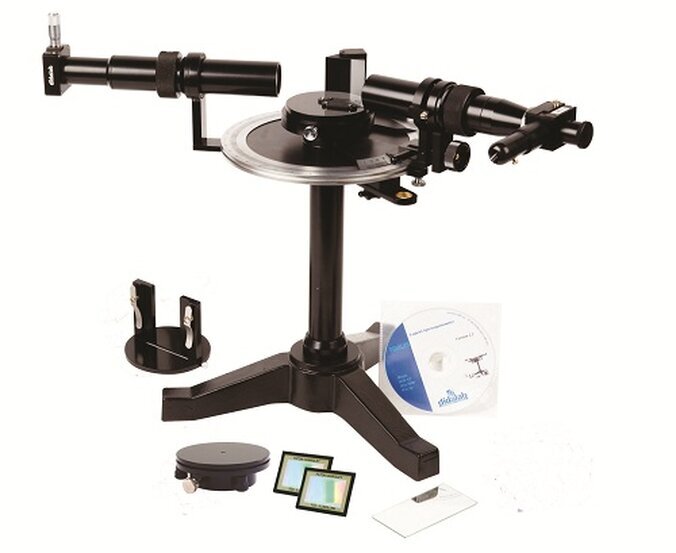

Goniometr wyposażono w teleskop autokolimacyjny z oświetlaczem LED (zasilacz w komplecie), kolimator ze szczeliną regulowaną śrubą mikrometryczną, pryzmat krzemowo-ołowiowy n=1.75 (Flint), pryzmat koronowy n=1.52 (Crown), dwie siatki dyfrakcyjne (300 i 600 l/mm), stolik optyczny oraz uchwyt do siatek.

Autokolimacja teleskopu umożliwia sprawdzenie równoległości płaszczyzny teleskopu i stolika optycznego poprzez nakierowanie obiektywu teleskopu na zwierciadło płaskie umieszczone na stoliku

Precyzja: 1 minuta kątowa (skala kołowa z noniuszem).
Kolimator: regulowany do nieskończoności, wyposażony w soczewkę achromatyczną (Ø 30 mm) oraz szczelinę regulowaną śrubą radełkowaną.
Okular: wyposażony w soczewkę achromatyczną, regulację przesuwu w poziomie, siatkę celowniczą, oświetlacz z zasilaczem oraz zwierciadło (do ćwiczeń z automatyczną kolimacją).

Zagadnienia Edukacyjne (ćwiczenia):

badanie zjawiska dyfrakcji: przejście światła przez regulowaną szczelinę, na której zachodzi ugięcie fali; ugięcie zachodzi dla każdej szerokości szczeliny, ale kąt ugięcia jest tym większy im większa jest długość fali a przeszkoda mniejsza; dyfrakcja używana jest do badania fal oraz obiektów o niewielkich rozmiarach (np. pryzmatów, siatek dyfrakcyjnych, kryształów),
pomiar kątów pryzmatu,

pomiar współczynnika załamania (n) pryzmatu optycznego,

pomiar kąta odchylenia minimalnego (minimalny kąt załamania pryzmatu) wiązki światła po przejściu przez pryzmat,

badanie krzywej dyspersji pryzmatu (dyspersja nieliniowa),

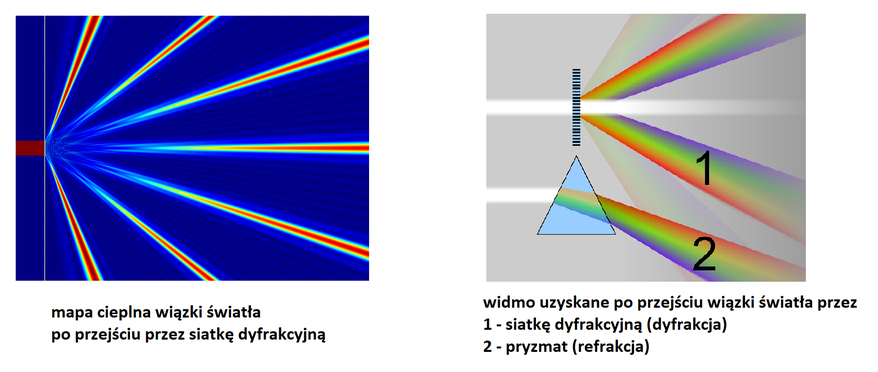

badanie krzywej dyspersji siatki dyfrakcyjnej (dyspersja liniowa); efekty optyczne od każdej szczeliny dodają się, przez co zachowanie fali zależy tylko od stałej siatki (odległości dzielącej najbliższe sobie rysy).

Niekiedy dyspersja optyczna ma szersze znaczenie – bywa synonimem rozszczepienia światła, które następuje też przy dyfrakcji (ugięciu).

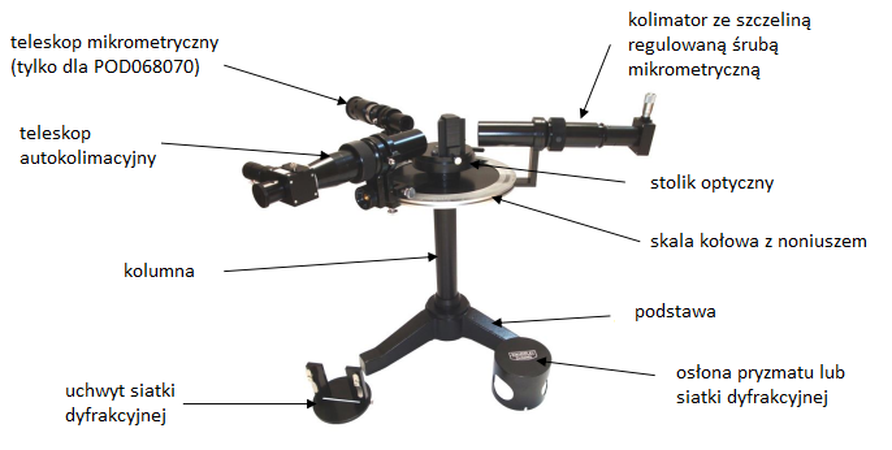

Elementy Wyposażenia Spektralnego Goniometru Optycznego POD068070 (trzy ramiona):

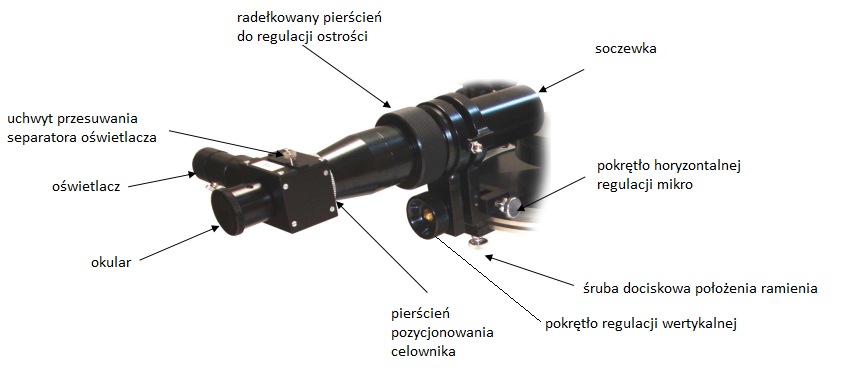

Elementy Wyposażenia Teleskopu Autokolimacyjnego Goniometru Optycznego:

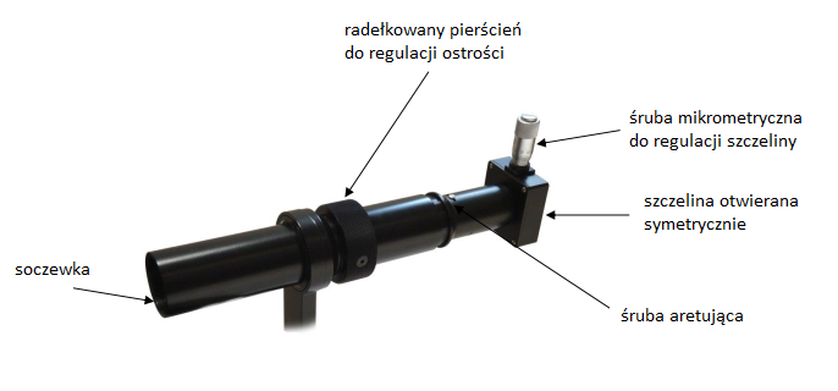

Elementy Wyposażenia Kolimatora Goniometru Optycznego:

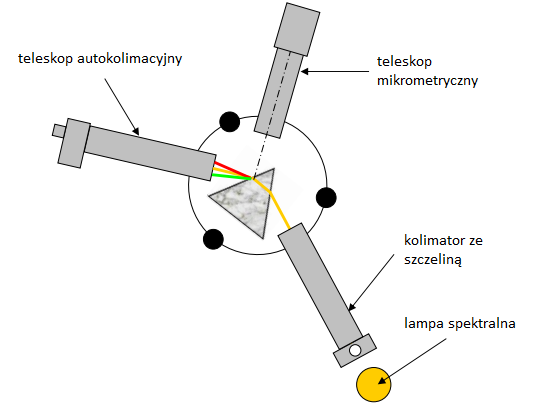

Badanie Pryzmatu przy pomocy Goniometru Optycznego:

W procesie produkcji układów scalonych wykorzystuje się światło do rysowania kształtu obwodu elektrycznego na podłożu. Zjawisko dyfrakcji zmusza producentów mikroprocesorów do zastosowania fal dwa razy krótszych niż konieczna szerokość ścieżek struktury układu. Dla obwodów o dokładności 0,13 μm, oznacza to konieczność posłużenia się ultrafioletem. Jeżeli układy scalone mają się rozwijać zgodnie z prawem Moore’a, konieczne jest wdrożenie nowych technologii opierających się na falach coraz mniejszej długości. Światło ulega największemu załamaniu w narożach i zakrętach ścieżek maski, więc konstruktorzy obecnie tak modyfikują maskę w narożach otworów i na zakrętach ścieżek, by zminimalizować, a wręcz wykorzystać efekty dyfrakcji. Długość światła dobiera się tak, by pierwsze prążki interferencyjne równoległych ścieżek nie nakładały się w miejscach przerw między ścieżkami, poprawiono własności emulsji. Po dokonaniu tych zmian wyżej wymienione kryterium długości fali udało się złagodzić.

Najlepsze źródło światła dla goniometru zależy od zastosowania. Diody LED o białym świetle to dobry i ekonomiczny wybór do pomiarów ogólnych, natomiast monochromatyczne diody LED lub lasery najlepiej sprawdzają się w zastosowaniach specjalistycznych, takich jak fotoluminescencja. Najlepszym rozwiązaniem do kompleksowej charakterystyki produktów SSL (Solid State Lighting - oświetlenie półprzewodnikowe) jest goniometr spektralny (goniometr z trzecim ramieniem - teleskopem mikrometrycznym).
