Światło, Ciśnienie, Temperatura, IR (czujniki) - Stanowisko Edukacyjne, typ: ST2311

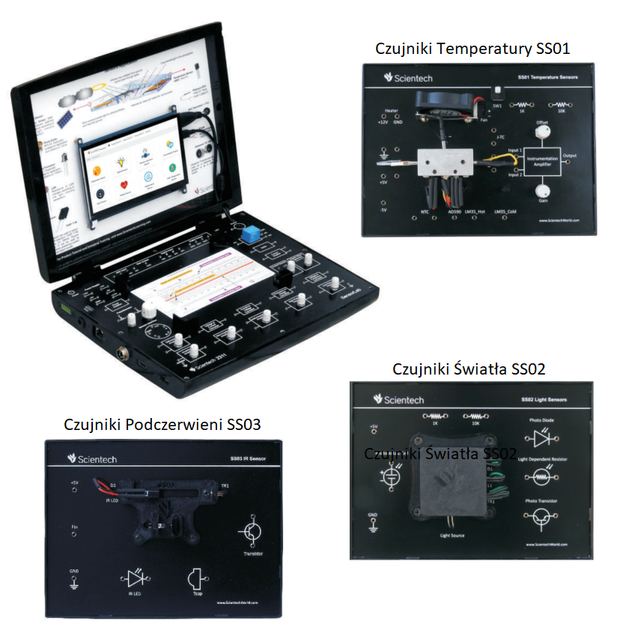

SensorLab - Badanie Czujników Elektronicznych IoT
Stanowisko Dydaktyczne ST2311 (Sensoryka, Czujniki, Sterowanie)

zapytanie o cenę


Opis Stanowiska:
HIK-Consulting Stanowiska Dydaktyczne
Scientech TechBooks to kompaktowe i przyjazne dla użytkownika platformy edukacyjne, zapewniające nowoczesny, przenośny, kompleksowy i praktyczny sposób nauki technologii. Każdy TechBook zawiera szczegółowy materiał edukacyjny, który obejmuje podstawową teorię, procedury dotyczące przeprowadzania eksperymentów i inne przydatne informacje.

Stanowisko dydaktyczne Scientech 2311 SensorLab składa się z czujników i przetworników, które dostarczają podstawowej wiedzy na temat czujników światła, ciśnienia, temperatury, podczerwieni oraz wielu innych (opcjonalne moduły rozszerzeń). Większość czujników generuje sygnały o niewielkich wahaniach i niskim poziomie wyjściowym, więc sygnały te muszą zostać poddane konwersji do postaci umożliwiającej pomiary. ST2311 składa się z różnych bloków kondycjonowania sygnału, które wykonują wzmocnienie, filtrację, kondycjonowanie sygnałów oraz wszelkie niezbędne operacje wymagane przez urządzenia wejściowe.

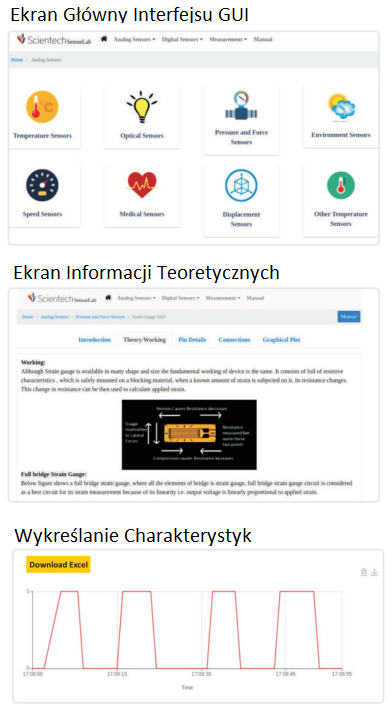

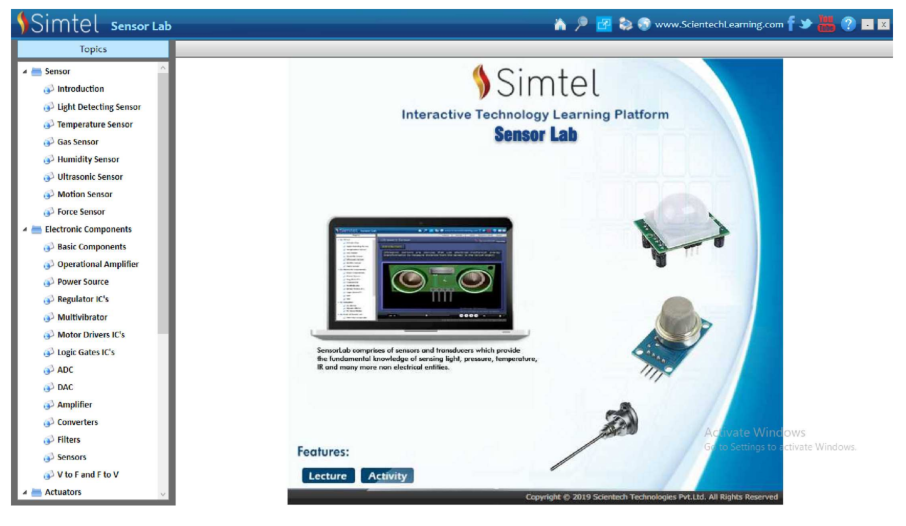

Wbudowany 7-calowy pojemnościowy ekran dotykowy LCD zawierający instrukcje oraz graficzny interfejs użytkownika umożliwia wyświetlanie przebiegów, wykreślanie charakterystyk, czytanie instrukcji obsługi i oglądanie samouczków. SensorLab to samodzielna platforma dydaktyczna. Nie wymaga zewnętrznego oscyloskopu do wykonywania pomiarów, obserwacji sygnałów wyjściowych lub wykreślania charakterystyk podłączonych czujników.



  • 7-calowy graficzny ekran dotykowy LCD z obsługą IoT, oparty na systemie Linux, z wbudowanym procesorem Cortex ARM i DAQ do akwizycji danych analogowych oraz oprogramowaniem do oglądania przebiegów wyjściowych oraz odczytu instrukcji obsługi i samouczka. Interfejs pamięci USB, wyjście HDMI oraz interfejs Ethernet do podłączenia urządzeń sieciowych

  • Wzmacniacze: odwracający, nieodwracający, mocy, prądu oraz wzmacniacz pomiarowy i różnicowy, bufor, przetworniki: częstotliwości na napięcie, napięcia na częstotliwość, prądu na napięcie, napięcia na prąd, filtry: górnoprzepustowy i dolnoprzepustowy, bufor, dioda LED, brzęczyk, przekaźnik, generator fali prostokątnej

  • Scientech SensorLab ST2311 wyposażono m.in. w: układ kondycjonowania sygnałów, rejestrator do akwizycji danych pomiarowych (DAQ) - rejestrowanie danych w formacie .csv, moduł pamięci do przechwytywania i przechowywania wykresów, narzędzia Office do przeglądania plików PDF i doc, port USB do podłączenia klawiatury oraz pendrive'a, port Ethernet oraz port HDMI

  • Użytkownik może zaprojektować dowolny układ na płytce stykowej, a następnie samodzielnie go przetestować





Zagadnienia Realizowane przez Zestaw Edukacyjny:




  • zapoznanie z charakterystykami czujników podczerwieni:
    dioda IR LED oraz IR TFM1380T (TSOP1738)


  • zapoznanie z układami elektronicznymi z czujnikami oraz odpowiednimi schematami


  • symulacja błędów czujników oraz poszczególnych układów (wzmacniaczy, filtrów, konwerterów)


  • nauka wdrażania automatyzacji za pomocą czujników i siłowników


  • podgląd krzywych wykreślany z danych z czujników w czasie rzeczywistym, rejestracja danych pomiarowych


  • zapoznanie z zastosowaniami układów kondycjonowania sygnałów, filtrowania oraz wzmacniania sygnałów


  • studium podłączenia oraz zarządzania sygnałami wyjścia przy użyciu diod LED, brzęczyka oraz linijki LED




Moduły Czujników Dostarczane w Komplecie:

  • Badanie czujników temperatury (SS01):
    termistor o ujemnym współczynniku temperaturowym (NTC), termorezystor (RTD - Resistance Temperature Detector), termopara J i K oraz czujniki temperatury: LM35 i B511N (AD590)


  • Badanie czujników światła (SS02):
    fotodioda (PIN photo diode), fototranzystor (photo transistor), fotoogniwo (photo voltaic cell) oraz fotorezystor LDR (Light Dependent Resistor)


  • Badanie czujników podczerwieni (SS03):
    dioda IR LED oraz IR TFM1380T (TSOP1738)



Opcjonalne Moduły Rozszerzeń:

  • Badanie czujnika ciśnienia (pressure sensor - SS04)

  • Badanie czujnika przemieszczeń liniowych LVDT (Linear Variable Differential Transformer - SS05)

  • Badanie ogniwa tensometrycznego / obciążnikowego (load cell - SS06)

  • Badanie czujnika gazu (gas sensor - SS09)

  • Badanie czujnika alkoholu (alkohol sensor - SS10)

  • Badanie czujnika poziomu cieczy (level sensor - SS24)

  • Badanie czujnika dźwięku (sound sensor - SS26)

  • Badanie czujnika ognia (fire sensor - SS32)

  • Badanie czujnika przepływu (flow sensor - SS33)

  • Badanie czujnika dymu (smoke sensor - SS36)

  • Badanie potencjometrycznego czujnika położenia (potentiometric displacement sensor - SS48)

  • Badanie czujnika ultradźwiękowego (ultrasonic sensor - SS49)

  • Badanie czujnika galwanicznego (galvanic sensor - SS53)

  • Badanie czujnika temperatury i wilgotności (temperature and humidity sensor - SS150)

  • Badanie czujnika jakości powietrza (air quality sensor - SS151)

  • Badanie czujnika ciśnienia atmosferycznego (atmospheric pressure sensor - SS175)

  • Badanie czujnika żyroskopowego (gyroscope sensor - SS192)




Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.

Czas dostawy: ~ 8 tygodni.
