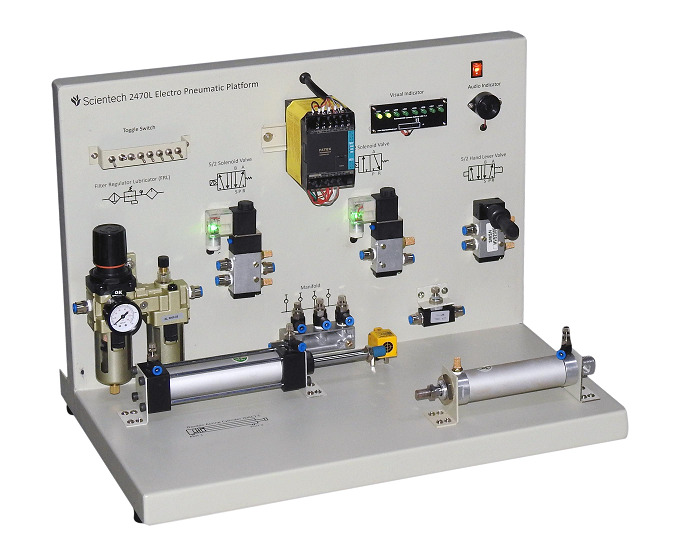

Dydaktyczna Platforma Elektropneumatyczna
Scientech 2470L Zestaw Dydaktyczny (Automatyka)
Układ pneumatyczny to system wykorzystujący sprężone powietrze do przesyłania energii i sterowania. Elektropneumatyczne stanowisko dydaktyczne Scientech 2470L zostało zaprojektowane w celu demonstracji budowy, konstrukcji oraz zastosowań podzespołów i układów pneumatycznych. Wykorzystuje technologię PLC do tworzenia hybrydowych systemów automatyki przemysłowej, łączących elementy i moduły pneumatyczne.
Układy pneumatyczne dostarczają energii niezbędnej do sterowania statkami powietrznymi, obsługi ciężkich wywrotek i koparek, działania hamulców w samochodach, a nawet pracy wind w wysokich budynkach. Zastosowanie sterownika PLC zapewnia elastyczność w projektowaniu i budowie różnorodnych systemów dzięki wykorzystaniu oprogramowania i interfejsów wejścia / wyjścia, bez konieczności wprowadzania zmian w stałych połączeniach elektrycznych.
- Platforma pneumatyczna sterowana przez PLC
- Sterownik PLC z 8 wejściami cyfrowymi i 6 wyjściami cyfrowymi
- Wygląd i charakterystyka typowe dla urządzeń przemysłowych
- Elementy wyposażenia: przełączniki dźwigniowe, diody LED, brzęczyk, siłownik dwustronnego działania, zawór elektromagnetyczny, zawór regulacji przepływu, rozdzielacz (kolektor), zawór ręczny, czujnik zbliżeniowy, zespół przygotowania powietrza (FRL), siłownik jednostronnego działania oraz sprężarka powietrza
- Omówienie funkcji i identyfikacji podzespołów
pneumatycznych oraz ich symboli graficznych - Rozbudowane zestawy instrukcji sterujących
- Oprogramowanie niezwykle łatwe w obsłudze i przyjazne dla użytkownika
- Przykładowe programy w języku drabinkowym (Ladder)
- Zrozumienie zasad działania przemysłowych podzespołów pneumatycznych
- Sekwencyjne i liniowe sterowanie pneumatyczne
- Solidna konstrukcja
- Kształtowanie świadomości w zakresie bezpieczeństwa
pracy z układami pneumatycznymi - Tablica do mocowania dokumentacji
- Panel montażowy dla podzespołów pneumatycznych
Realizowane Zagadnienia Edukacyjne:
- Ćwiczenie: sterowanie pneumatycznym siłownikiem dwustronnego działania przy użyciu zaworu elektromagnetycznego 5/2 oraz zaworu sterowanego dźwignią ręczną
- Ćwiczenie: sterowanie pneumatycznym siłownikiem jednostronnego działania przy użyciu zaworu elektromagnetycznego 3/2
- Ćwiczenie: sekwencjonowanie pracy siłowników jednostronnego i dwustronnego działania z wykorzystaniem zaworów elektromagnetycznych i sterownika PLC
- Ćwiczenie: zliczanie ruchu wysuwu siłownika dwustronnego działania (DAC) z wykorzystaniem czujnika zbliżeniowego
- Badanie programowania w języku drabinkowym (Ladder)
- Badanie zastosowań instrukcji bitów normalnie otwartych (NO) i normalnie zamkniętych (NC) w sterowniku PLC
- Badanie zastosowań bramek logicznych, np. NOT, AND, OR, NAND, NOR, XOR i XNOR
- Badanie zastosowań bitów pamięci
- Badanie zastosowań bitów typu Set (ustaw) i Reset (zeruj)
- Badanie zastosowań instrukcji timera (układu czasowego)
- Badanie zastosowań instrukcji licznika
- Badanie zastosowań instrukcji PWM (modulacji szerokości impulsu)
- Badanie zastosowań instrukcji porównania
- Badanie zastosowań funkcji arytmetycznych (dodawanie)
- Badanie zastosowań instrukcji przenoszenia danych (Move)
- Badanie podstawowych zasad pneumatyki i ich zastosowania
- Badanie sprężarki powietrza
- Badanie czujników i elementów wykonawczych
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: ~8 tygodni.
