Zestaw Dydaktyczny do Elektropneumatyki ze Sterownikiem PLC
Scientech 2400ATS Zestaw Dydaktyczny (Automatyka)

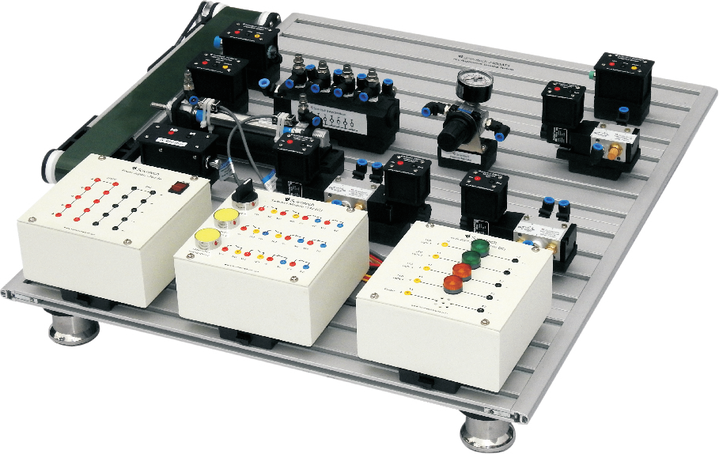

Scientech 2400ATS – elektropneumatyczny system szkoleniowy ze sterownikiem PLC, wyposażony w czujniki i podzespoły pneumatyczne. Zestaw został zaprojektowany w celu zapewnienia praktycznego szkolenia z zakresu automatyki przemysłowej z wykorzystaniem sterowników programowalnych (PLC), czujników oraz układów pneumatycznych. System umożliwia studentom i uczestnikom szkoleń zdobycie praktycznego doświadczenia w projektowaniu, programowaniu oraz diagnostyce i usuwaniu usterek w systemach automatyki opartych na sterownikach PLC.
- Sterownik PLC z 8 wejściami i 6 wyjściami cyfrowymi, portem USB
oraz oprogramowaniem do programowania i symulacji - Układ elektropneumatyczny sterowany przez PLC
- Wszystkie podzespoły wyposażone w mechanizm zatrzaskowy umożliwiający ich mocowanie na platformie szkoleniowej
- Podzespoły pneumatyczne wyposażone w szybkozłącza typu „push-fit” (D4); możliwość regulacji położenia każdego elementu i jego blokowania za pomocą mechanizmu zatrzaskowego
- Połączenia elektryczne realizowane za pomocą gniazd
kompatybilnych z wtykami bananowymi - Moduł przełączników zawierający dwa przyciski monostabilne oraz przełącznik bistabilny (styki NO i NC); moduł czujników zawierający cylindryczny czujnik indukcyjny (nieekranowany), cylindryczny czujnik odbiciowy oraz cylindryczny czujnik pojemnościowy; moduł dystrybucji zasilania (24 V DC)
- Konstrukcja bazowa wykonana z profili aluminiowych anodowanych.
- Podzespoły pneumatyczne: siłownik dwustronnego działania z czujnikiem kontaktronowym, elektrozawór 5/2 dwustronnego działania, elektrozawór 5/2 jednostronnego działania, elektrozawór 3/2 jednostronnego działania – wszystkie z mechanizmem zatrzaskowym do mocowania na płycie szkoleniowej
- Przenośnik taśmowy (taśma płaska) z silnikiem prądu stałego z przekładnią i regulatorem prędkości
- Wygląd i charakterystyka typowe dla urządzeń przemysłowych
- Poznawanie funkcji i identyfikacja podzespołów pneumatycznych
- Ćwiczenie umiejętności diagnostyki i usuwania usterek
- Kształtowanie świadomości w zakresie bezpieczeństwa pracy z układami pneumatycznymi
- Solidna konstrukcja
- Możliwość konfigurowania układów doświadczalnych za pomocą przewodów połączeniowych (wtyki 2 mm)
Realizowane Zagadnienia Edukacyjne:
- Badanie elementów: siłownik dwustronnego działania, siłownik jednostronnego działania, elektrozawór 5/2 (dwustabilny i jednostabilny), elektrozawór 3/2 (jednostabilny), kontaktron, indukcyjny czujnik zbliżeniowy, pojemnościowy czujnik zbliżeniowy, czujnik odbiciowy (dyfuzyjny), regulator ciśnienia, blok rozdzielczy i sprężarka powietrza
- Badanie elementów: styki normalnie otwarte (NO) i normalnie zamknięte (NC) z wykorzystaniem sterownika PLC
- Badanie bramek logicznych: NOT, AND, OR, NAND, NOR, XOR oraz XNOR z wykorzystaniem sterownika PLC
- Ćwiczenie: operacje ustawiania i zerowania bitu (Set/Reset) z wykorzystaniem sterownika PLC
- Ćwiczenie: bit pamięci z wykorzystaniem sterownika PLC
- Ćwiczenie: instrukcje czasowe (timery) z wykorzystaniem sterownika PLC
- Ćwiczenie: instrukcje licznikowe z wykorzystaniem sterownika PLC
- Ćwiczenie: instrukcje porównania z wykorzystaniem sterownika PLC
- Ćwiczenie: instrukcje arytmetyczne (dodawanie) z wykorzystaniem sterownika PLC
- Ćwiczenie: instrukcje przesyłania danych (Move) z wykorzystaniem sterownika PLC
- Badanie pracy siłownika dwustronnego działania (DAC) przy użyciu elektrozaworu 5/2 i sterownika PLC
- Badanie pracy siłownika dwustronnego działania (DAC) przy użyciu elektrozaworu 5/2 (jednostabilnego) i sterownika PLC
- Badanie pracy siłownika jednostronnego działania przy użyciu elektrozaworu 3/2
- Ćwiczenie: sortowanie obiektów z wykorzystaniem siłownika dwustronnego działania, elektrozaworu 5/2, czujnika zbliżeniowego i sterownika PLC
- Ćwiczenie z Sekwencjonowanim w Sterowniku PLC: sterowanie sekwencją (A+A-) siłownika dwustronnego działania za pomocą elektrozaworu 5/2 i sterownika PLC
- Ćwiczenie: zliczanie ruchu tłoka siłownika dwustronnego działania (wysuw i powrót) z wykorzystaniem kontaktronu i sterownika PLC
- Ćwiczenie: zliczanie obiektów metalowych z wykorzystaniem indukcyjnego czujnika zbliżeniowego i sterownika PLC
- Ćwiczenie: zliczanie obiektów niemetalowych z wykorzystaniem pojemnościowego czujnika zbliżeniowego i sterownika PLC
- Ćwiczenie: zliczanie obiektów metalowych z wykorzystaniem czujnika odbiciowego i sterownika PLC
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: ~8 tygodni.
