Scientech 2425RB Zestaw Dydaktyczny (Automatyka)



Zestaw dydaktyczny Scientech 2425RB oparty jest na interfejsach HMI i PLC z przenośnikiem taśmowym. Pomaga w nauczaniu i zapoznaniu studentów z praktycznymi zastosowaniami sterowników PLC i HMI w branży automatyki i mechatroniki. Demonstrowana jest obsługa i sterowanie przenośnikiem za pomocą sterowników PLC i HMI. Różne komponenty elektromechaniczne są sterowane przez sterownik PLC i HMI.

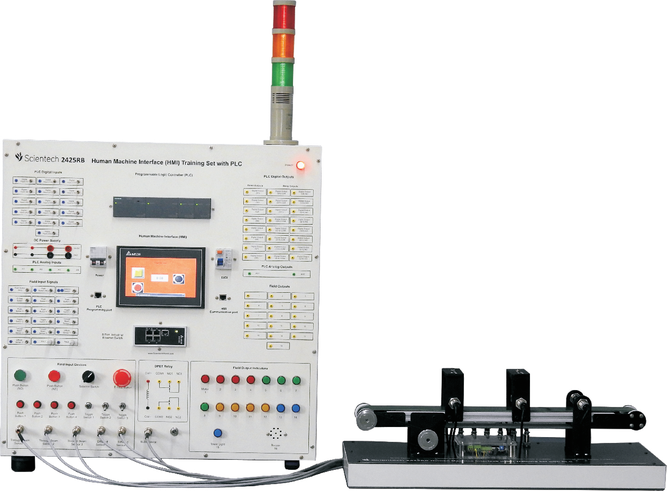

Zestaw Dydaktyczny HIK-Consulting
  • Standardowy w branży, modułowy sterownik PLC z minimum 16 wejściami cyfrowymi, 16 wyjściami cyfrowymi, 2 wejściami analogowymi i 1 wyjściem analogowym
  • Interfejs człowiek-maszyna (HMI)
  • System zawiera przycisk zatrzymania awaryjnego, zielony przycisk, czerwony przycisk, przełącznik wyboru, brzęczyk przerywany, zasilanie 24 Vdc, wyłącznik nadprądowy (MCB), wyłącznik róznicowoprądowy (ELCB), przekaźnik DPDT, sygnalizator świetlny
  • Różne typy czujników, takie jak czujnik barierowy, czujnik odbiciowy rozproszony
  • Przenośnik taśmowy z bezszczotkowym silnikiem prądu stałego i jego sterownikiem
  • Eksperymenty przeprowadzone z użyciem kabla krosowego
  • Programowanie drabinkowe i HMI na komputerze PC
  • Przyjazne dla użytkownika oprogramowanie
  • Łatwe pobieranie programów
  • Kompaktowa, ergonomiczna konstrukcja stołu, solidna konstrukcja
  • Gotowe szczegóły zadań


Realizowane Zagadnienia Edukacyjne:

  • Zapoznanie się z technologią sterowników programowalnych (PLC) oraz zrozumienie znaczenia automatyzacji w przemyśle

  • Nauka obsługi różnorodnych instrukcji języka drabinkowego (Ladder Logic) w celu tworzenia kompletnego programu PLC od podstaw

  • Analiza różnic między sygnałami cyfrowymi a analogowymi oraz sposobów ich wprowadzania do sterownika PLC, przetwarzania i wyprowadzania na zewnątrz

  • Badanie sekwencji operacji sterownika PLC

  • Badanie cyklu skanowania programu sterownika PLC

  • Ćwiczenie: przykłady adresowania sterownika PLC

  • Ćwiczenie: przesyłanie programów (upload/download) i monitorowanie pracy sterownika PLC

  • Ćwiczenie: instrukcje bitowe NO (normalnie otwarte) i NC (normalnie zamknięte)

  • Ćwiczenie: rodzaje bramek logicznych

  • Ćwiczenie: bity typu Set (ustawienie) i Reset (zerowanie)

  • Ćwiczenie: licznik czasu z opóźnieniem załączania (ON delay)

  • Ćwiczenie: licznik czasu z opóźnieniem wyłączania (OFF delay)

  • Ćwiczenie: licznik góra/dół (UP/DOWN)

  • Ćwiczenie: wejścia i wyjścia analogowe sterownika PLC

  • Ćwiczenie: tworzenie aplikacji i ekranów HMI

  • Ćwiczenie: przesyłanie programów (pobieranie i wgrywanie) HMI

  • Projektowanie ekranów operatorskich HMI:
    • dla sterowników PLC dla styków NO i NC w HMI oraz komunikacji ze sterownikiem PLC
    • dla sterowników PLC dla licznika czasu (timera) w HMI oraz komunikacji ze sterownikiem PLC
    • dla licznika w HMI oraz komunikacji ze sterownikiem PLC
    • dla wejścia analogowego w HMI oraz komunikacji ze sterownikiem PLC
    • dla wyjścia analogowego w HMI oraz komunikacji ze sterownikiem PLC

  • Sterowanie procesem za pomocą sterownika PLC z panelem HMI: Element obrabiany umieszcza się po prawej stronie przenośnika. Przełącznik wyboru ustawia się w pozycji lewej. Po naciśnięciu zielonego przycisku przenośnik uruchamia się i przesuwa element w kierunku czujnika bariery świetlnej nr 1; jednocześnie zapala się zielone światło kolumny sygnalizacyjnej. Gdy element aktywuje czujnik bariery świetlnej nr 1, przenośnik zatrzymuje się, a po 10 sekundach ponownie rusza. Gdy element przesunie się i aktywuje czujnik bariery świetlnej nr 2, przenośnik zatrzymuje się. Po 15 sekundach przenośnik ponownie rusza. Gdy element aktywuje czujnik bariery świetlnej nr 3, przenośnik zatrzymuje się. Włącza się brzęczyk, sygnalizujący obecność elementu na końcu przenośnika. Po ustawieniu przełącznika wyboru w pozycji prawej, sygnały wejściowe do sterownika PLC pochodzące z dwóch czujników odbiciowych (dyfuzyjnych) zastępują sygnały z czujników bariery świetlnej nr 1 i nr 2.







Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.

Czas dostawy: ~8 tygodni.
