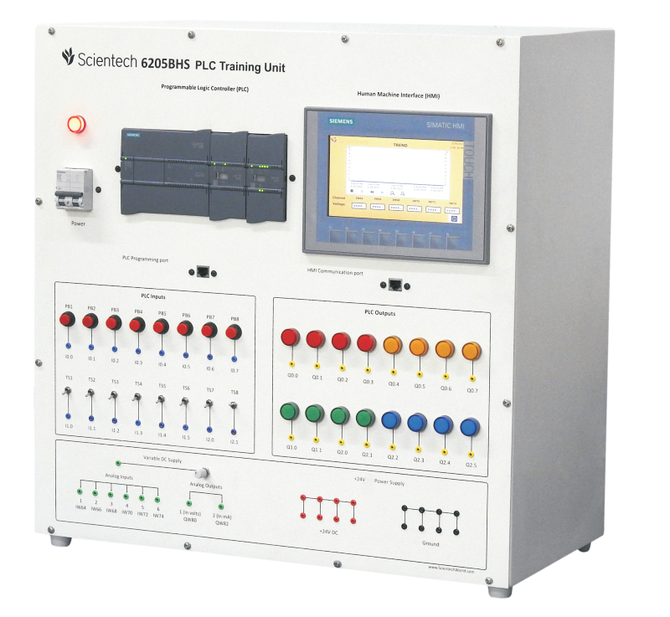

Platforma Edukacyjna Scientech 6205BHS (Komputery Przemysłowe)
Platformę dydaktyczną PLC i HMI Scientech 6205BHS wyposażono w sterownik PLC (Programmable Logic Controller) z interfejsem HMI (Human-Machine Interface). Stanowisko zapewnienia praktyczne doświadczenie z systemami automatyki przemysłowej oraz wiedzę z zakresu programowania PLC i obsługi HMI:
- Okablowania sterowników PLC z różnymi wejściami i wyjściami.
- Przełączniki typu push to ON i przełączniki bistabilne jako wejścia sterownika PLC.
- Realistyczna symulacja sterowania wskaźnikami.
- Komunikacja sterownika PLC z interfejsem HMI w celu monitorowania i sterowania procesami.
Ćwiczenia Opisane w Podręczniku Użytkowania:
- Jak działa bit instrukcji operacji NO (normalnie otwarty)
i NC (normalnie zamknięty)
i NC (normalnie zamknięty)
- Jak działają bramki logiczne
- Jak działa bit instrukcji operacji S (set) i R (reset)
- Zastosowanie bitów pamięci

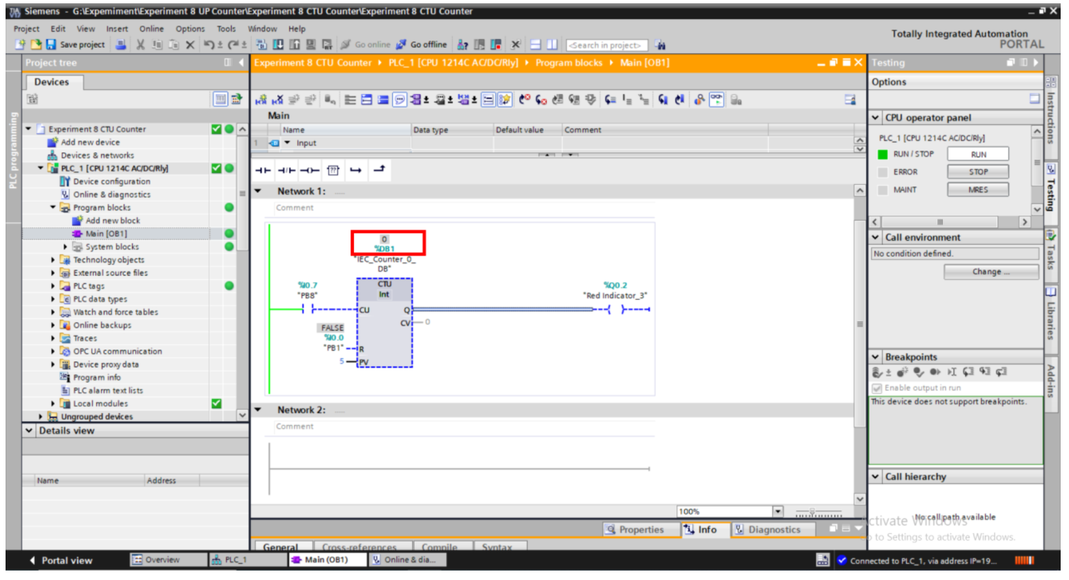

- Nauka programowania w języku drabinkowym
- Zastosowanie instrukcji operacji bitowych: TON (Timer ON-Delay - opóźnienie włączenia), TOFF (OFF-Delay Timer - opóźnienie wyłączenia), TONR (tymczasowe opóźnienie włączenia), UP Counter, CTD (Down Counter - licznik w dół), Compare (porównanie), MOV (Move)
- Zastosowanie instrukcji matematycznych
- Badanie i wykorzystanie wyjścia analogowego
- Styki otwarte w spoczynku (NO) i zamknięte w spoczynku (NC)
jako elementy HMI i PLC
jako elementy HMI i PLC
- Timer jako element HMI i PLC
- Wejście analogowe jako element Trend HMI i PLC
- Wyjście analogowe jako element HMI i PLC

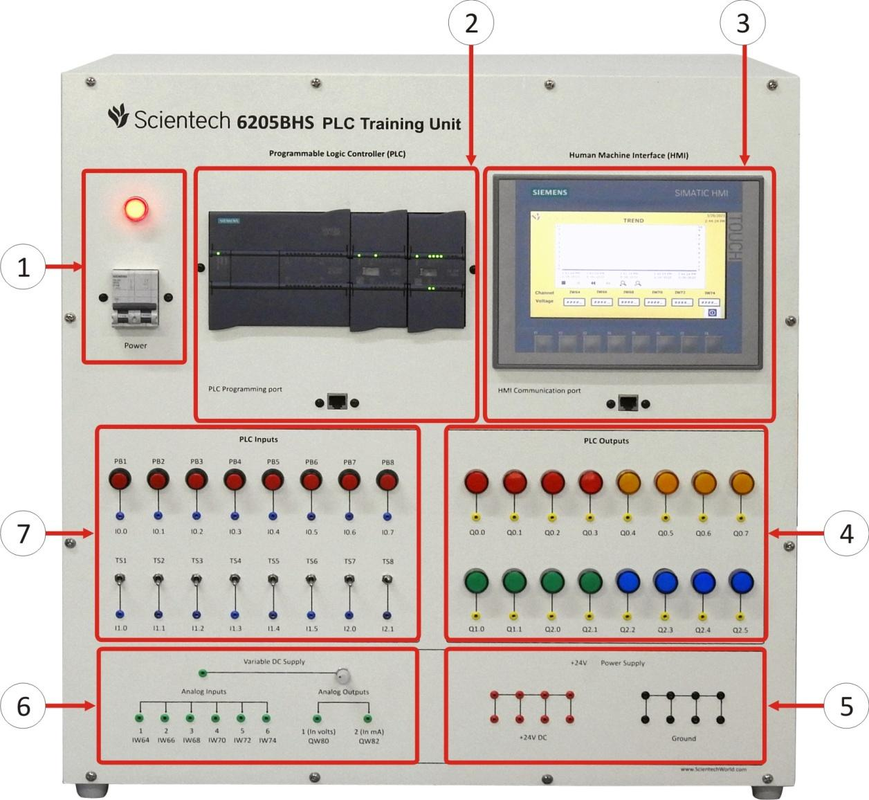

- MCB oraz wskaźnik stanu: MCB to skrót od miniaturowego wyłącznika nadprądowego. Jest to wyłącznik elektryczny, który automatycznie wyłącza i rozłącza obwód po wykryciu usterki.Wyłączniki MCB są powszechnie stosowane w domowych, komercyjnych i przemysłowych instalacjach elektrycznych w celu ochrony okablowania i urządzeń elektrycznych przed uszkodzeniem spowodowanym przeciążeniem, zwarciem lub nieprawidłowym uziemieniem. Po włączeniu wyłącznika MCB, wskaźnik zasilania na Scientech 6205BHS powinien się zaświecić, sygnalizując, że urządzenie jest zasilane.
- PLC i jego port programowania: Siemens PLC CPU1214C wyposażony jest w wydajny procesor ze zintegrowanymi wejściami / wyjściami cyfrowymi i analogowymi. Posiada 16 wejść cyfrowych, 16 wyjść cyfrowych, 6 wejść analogowych, 2 wyjścia analogowe z komunikacją Ethernet.
- Wyświetlacz HMI: stanowisko jest wyposażone w panel HMI, który jest graficznym interfejsem umożliwiającym użytkownikom interakcję z systemem PLC. HMI posiada interfejs z ekranem dotykowym, przyciski oraz wskaźniki do monitorowania i sterowania systemem.
- Sekcja wyjść PLC: kontrolki LED, sekcja wyjściowa PLC może również posiadać inne funkcje diagnostyczne, takie jak wykrywanie błędów i sygnalizacja statusu
- Sterownik PLC: 16 wejść cyfrowych, 16 wyjść cyfrowych, 6 wejść analogowych, 2 wyjścia analogowe (0-10 V i 4-20 mA), komunikacja via Ethernet.
- 7-calowy panel operatorski (HMI) z komunikacją Ethernet.
- Przełączniki dźwigniowe, przycisk włączania (push to ON), wskaźniki: czerwony, żółty, niebieski, zielony.
- Zasilanie 0-10 Vdc na panelu.
- Wyłącznik nadprądowy (MCB) do zabezpieczenia elektrycznego.
- Wieczysta licencja na oprogramowanie do programowania sterowników PLC i HMI.
- Programowanie w języku drabinkowym i HMI na komputerze PC.
- Niezwykle proste i przyjazne dla ucznia oprogramowanie do tworzenia różnych programów.
- Kilka przykładowych programów drabinkowych i HMI.
- Łatwe pobieranie programów.
- Ćwiczenie umiejętności rozwiązywania problemów.
- Solidna, kompaktowa i ergonomiczna konstrukcja stołowa.
- Pobieranie i przesyłanie programów.
- Projektowanie aplikacji / ekranu HMI dla:
- Przełączników i wskaźników w HMI do komunikacji ze sterownikiem PLC.
- Timerów w HMI do komunikacji ze sterownikiem PLC.
- Liczników w HMI do komunikacji ze sterownikiem PLC.
- Trendów w HMI do komunikacji ze sterownikiem PLC.
- Alarmów w HMI do komunikacji ze sterownikiem PLC.
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: ~8 tygodni.
