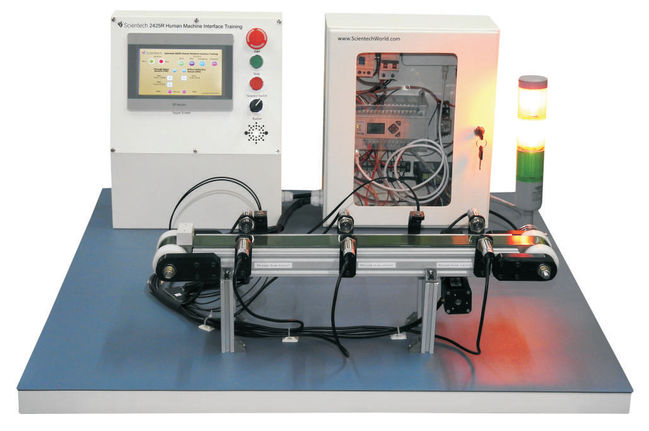

Układ Sterowania Przenośnikiem na Sterowniku PLC i Panelu HMI
Scientech 2425R Zestaw Dydaktyczny (Automatyka)
Zestaw dydaktyczny - system sterowania przenośnikiem Scientech 2425R, wyposażony w sterownik PLC i panel HMI, umożliwia naukę oraz zapoznanie się z praktycznym zastosowaniem tych technologii w automatyce i mechatronice. Układ demonstruje zasady obsługi i sterowania przenośnikiem za pomocą sterownika PLC i panelu HMI, które zarządzają pracą różnorodnych podzespołów elektromechanicznych.
- Sterownik PLC marki Allen-Bradley z 20 wejściami cyfrowymi,
12 wyjściami cyfrowymi, 4 wejściami analogowymi i 2 wyjściami analogowymi - Panel operatorski (HMI) o przekątnej 7 cali
- Panel sterowania wyposażony w: przycisk zatrzymania awaryjnego (E-stop), zielony i czerwony przycisk sterowniczy, przełącznik wyboru, brzęczyk, zasilacz 24 Vdc, wyłącznik nadprądowy (MCB), wyłącznik różnicowoprądowy (ELCB), przekaźnik DPDT oraz sygnalizator świetlny kolumnowy
- Różne typy czujników, m.in. bariera świetlna (typu nadajnik-odbiornik)
oraz czujnik odbiciowy (dyfuzyjny) - Przenośnik taśmowy napędzany bezszczotkowym silnikiem
prądu stałego (BLDC) wraz ze sterownikiem silnika - Montaż sterownika PLC na szynie DIN
- Programowanie sterownika (w języku drabinkowym)
oraz panelu HMI za pomocą komputera PC - Intuicyjne i rozbudowane zestawy instrukcji
- Łatwe wgrywanie programów
- Kompaktowa, ergonomiczna konstrukcja przystosowana do ustawienia na stole
- Gotowe scenariusze ćwiczeń, solidna konstrukcja
- Bramka PLC umożliwiająca łączność z chmurą (opcjonalnie)
Realizowane Zagadnienia Edukacyjne:
- Badanie i wykorzystanie czujnika odbiciowego (dyfuzyjnego) oraz jego integracja ze sterownikiem PLC
- Badanie i wykorzystanie czujnika bariery świetlnej (nadajnik-odbiornik) oraz jego integracja ze sterownikiem PLC
- Badanie i wykorzystanie silnika prądu stałego (DC) ze sterownikiem oraz integracja układu z PLC
- Sterowanie przenośnikiem za pomocą PLC z wykorzystaniem programu drabinkowego (Ladder Logic)
- Ćwiczenie: sterowanie ruchem przenośnika (w przód i wstecz) za pomocą PLC i panelu HMI
- Ćwiczenie: zliczanie obiektów z wykorzystaniem PLC i czujników
- Ćwiczenie: regulacja prędkości przenośnika za pomocą PLC
- Ćwiczenie: instrukcje typu NO (normalnie otwarte) i NC (normalnie zamknięte)
- Ćwiczenie: rodzaje bramek logicznych
- Ćwiczenie: bity zatrzaskujące (latch/unlatch)
- Ćwiczenie: rodzaje timerów (TON, TOFF, RTO)
- Ćwiczenie: rodzaje liczników (CTU, CTD)
- Ćwiczenie: rodzaje instrukcji porównania (większy lub równy, mniejszy)
- Ćwiczenie: rodzaje instrukcji matematycznych (dodawanie, odejmowanie, mnożenie)
- Ćwiczenie: obsługa wejść i wyjść analogowych z wykorzystaniem instrukcji MOV

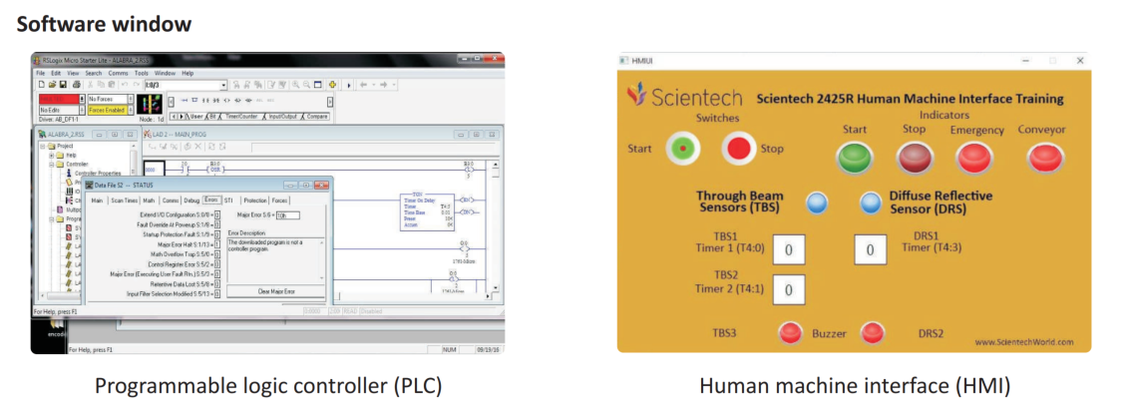

- Badanie interfejsu człowiek-maszyna (HMI)
- Ćwiczenie: tworzenie aplikacji / ekranów w HMI
- Ćwiczenie: pobieranie i przesyłanie programów HMI
- Ćwiczenie: komunikacja PLC z HMI
- Projektowanie ekranów operatorskich (HMI) dla sterowników PLC: przełączniki i wskaźniki w HMI do komunikacji z PLC
- Projektowanie ekranów operatorskich (HMI) dla sterowników PLC: timery (liczniki) w HMI do komunikacji z PLC
- Projektowanie ekranów operatorskich (HMI) dla sterowników PLC: timery (liczniki) w HMI do komunikacji z PLC
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: ~8 tygodni.
