Laboratorium Czujników Przemysłowych

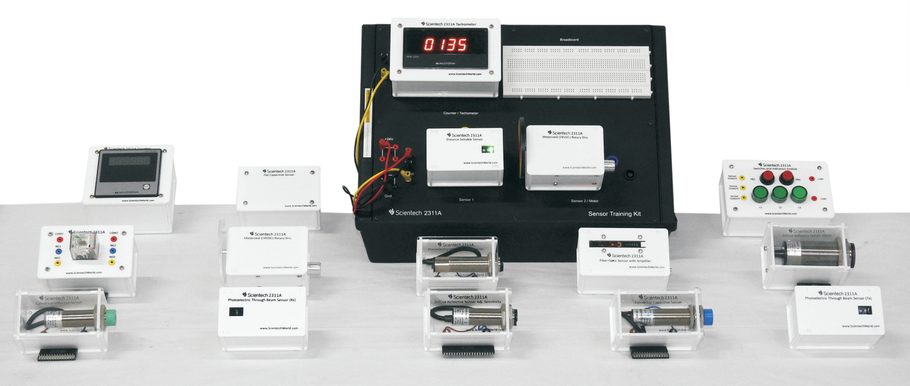

Scientech 2311A Zestaw Dydaktyczny (Automatyka)

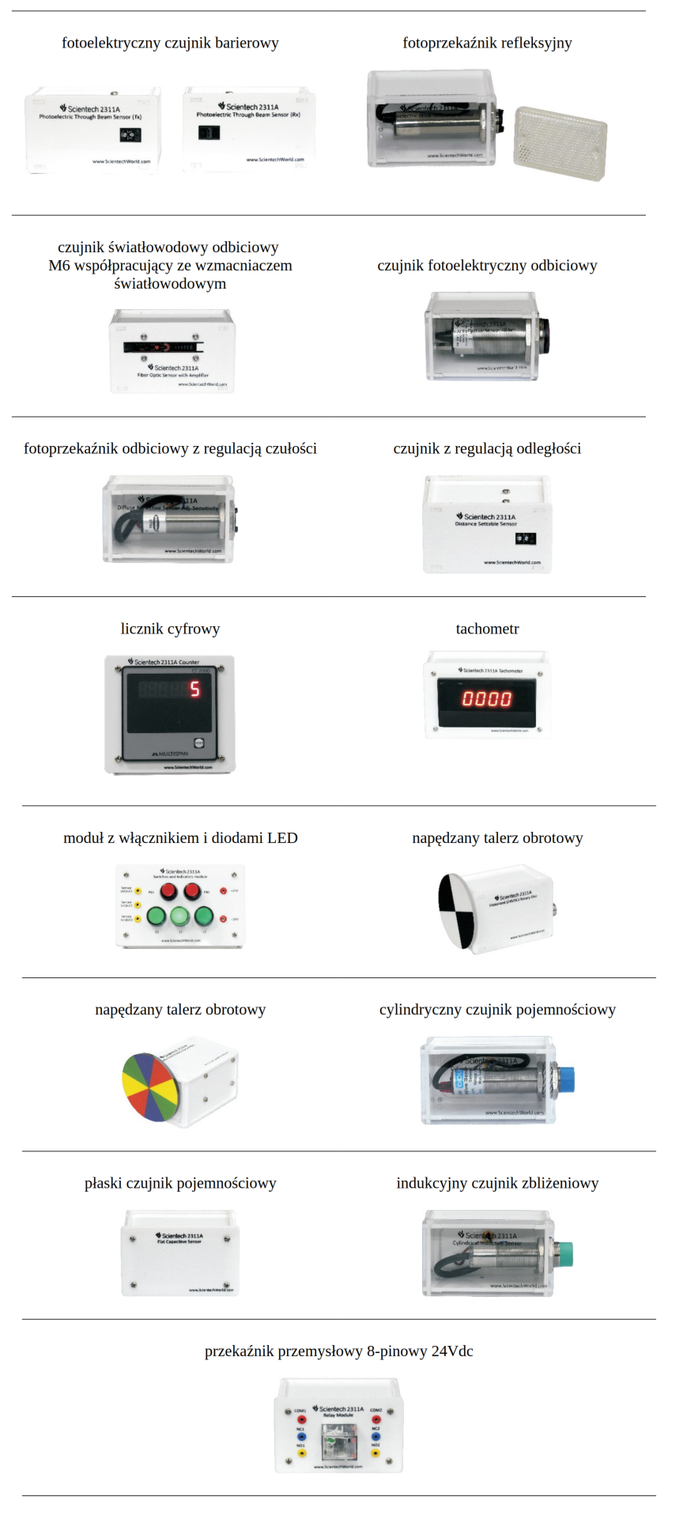

Scientech 2311A Industrial Sensor Lab to doskonała platforma dydaktyczna dla studentów i profesjonalistów pragnących zgłębić wiedzę na temat technologii czujników oraz ich zastosowań w systemach automatyki. Zestaw dydaktyczny umożliwia praktyczną naukę i pozwala na zdobycie umiejętności niezbędnych do doboru, eksploatacji oraz analizy pracy czujników w różnorodnych aplikacjach. Zestaw szkoleniowy obejmuje szeroką gamę modułów czujników, w tym: czujnik fotoelektryczny typu bariera świetlna, czujnik fotoelektryczny refleksyjny (z reflektorem), czujnik światłowodowy (z głowicą refleksyjną i wzmacniaczem), czujnik odbiciowy (dyfuzyjny), czujnik z regulacją zasięgu, przekaźnik elektromagnetyczny (z cewką 24 V DC, montowany w gnieździe 8-pinowym typu DIN), licznik cyfrowy, tachometr, cylindryczny czujnik pojemnościowy, płaski czujnik pojemnościowy, cylindryczny czujnik indukcyjny oraz moduł napędowy wyposażony w silnik i czujniki prędkości.
- Szczegółowe poznanie podstaw techniki czujników przemysłowych
- Przenośna platforma szkoleniowa typu stołowego, wyposażona
w górną osłonę chroniącą przed kurzem, brudem,
przypadkowym uszkodzeniem i wilgocią - Wszystkie czujniki wyposażone są w trzy zaciski elektryczne
(zasilanie 24 V, masa, wyjście) - Wszystkie moduły czujników są zabudowane i wyposażone w kompatybilny mechanizm zatrzaskowy zapewniający ich stabilne mocowanie
- Możliwość wykorzystania płytki stykowej (breadboard)
do projektowania i testowania własnych układów elektronicznych - Układ wykonawczy obejmuje moduł napędowy z silnikiem
oraz czujniki współpracujące z regulatorem prędkości - Platforma umożliwia łatwe podłączanie różnych modułów
czujników w celach edukacyjnych lub badawczych - Wbudowany zasilacz prądu stałego (DC)
- Łatwa obsługa, kompaktowa i ergonomiczna konstrukcja
stołowa, gotowe scenariusze ćwiczeń, solidna konstrukcja
Realizowane Zagadnienia Edukacyjne:
- Badanie fotoelektrycznego czujnika bariery
świetlnej (nadajnik-odbiornik)
świetlnej (nadajnik-odbiornik)
- Badanie fotoelektrycznego czujnika refleksyjnego (z reflektorem)
- Badanie refleksyjnego czujnika światłowodowego M6
współpracującego ze wzmacniaczem
współpracującego ze wzmacniaczem
- Badanie czujnika odbiciowego (zasięg detekcji ok. 10 mm)
- Badanie czujnika odbiciowego (z regulacją czułości)
- Badanie czujnika z regulacją zasięgu (zakres ok. 2–80 mm)
- Badanie przekaźnika elektromagnetycznego (cewka 24 V)
montowanego w gnieździe DIN (8 pinów)
montowanego w gnieździe DIN (8 pinów)
- Badanie licznika cyfrowego
- Badanie tachometru
- Badanie wskaźnika świetlnego LED
- Badanie przycisku monostabilnego
- Badanie napędzanej silnikiem (24 V DC) tarczy obrotowej (średnica 50mm) z dwoma zestawami naprzemiennych pól czarnych i białych
- Badanie napędzanej silnikiem (24 V DC) tarczy obrotowej (średnica 50mm) z dwoma zestawami naprzemiennych pól w kolorach: żółtym, zielonym, niebieskim i czerwonym
- Badanie cylindrycznego czujnika pojemnościowego
(zasięg detekcji 8 mm)
(zasięg detekcji 8 mm)
- Badanie płaskiego czujnika pojemnościowego (zasięg detekcji 8 mm)
- Badanie cylindrycznego czujnika indukcyjnego
- Badanie analogowego indukcyjnego czujnika zbliżeniowego
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: ~8 tygodni.
