Automatyka Budynkowa KNX

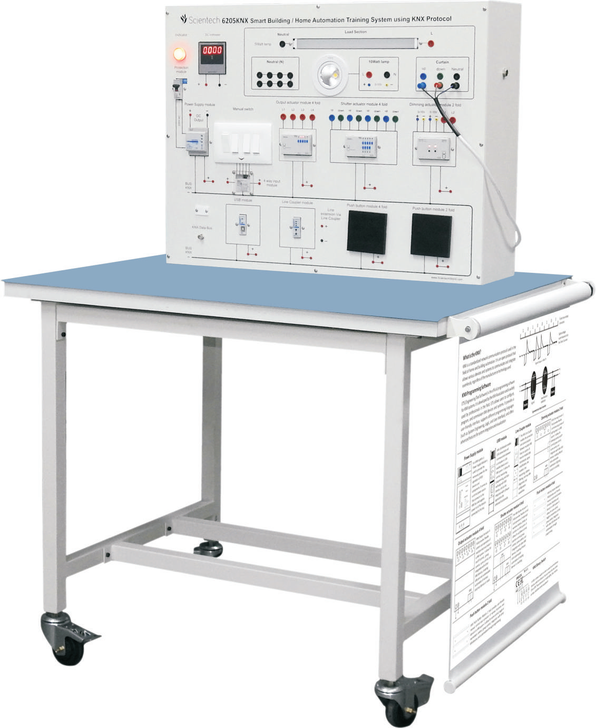

Scientech 6204KNX Zestaw Dydaktyczny (Automatyka)
Scientech 6204KNX to stanowisko dydaktyczne z zakresu automatyki domowej sterowanej w standardzie KNX, zaprojektowane w celu zapewnienia edukacji i szkoleń dotyczących tego protokołu – światowego standardu automatyki budynkowej i domowej. Platformy szkoleniowe KNX oferują materiały przybliżające system KNX, jego komponenty, a także zagadnienia związane z instalacją, programowaniem i integracją.
- System zawiera różnorodne komponenty KNX, takie jak: moduł zasilacza, moduł USB, moduł sprzęgła linii, 4-krotny moduł przycisku wielofunkcyjnego, 2-krotny moduł przycisku wielofunkcyjnego, 4-krotny moduł wykonawczy (wyjściowy) z funkcją pomiaru prądu, 2-krotny moduł ściemniacza, 4-krotny moduł sterowania roletami oraz różne rodzaje obciążeń (np. oświetlenie, rolety)

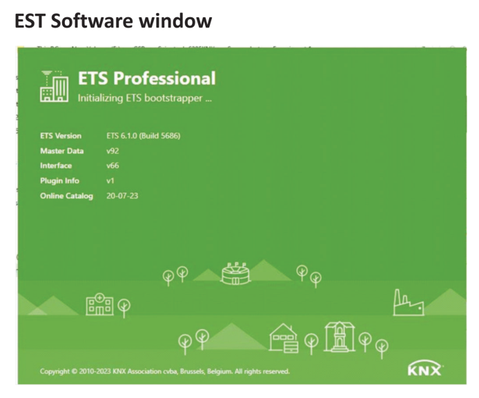

- Do konfiguracji i programowania urządzeń KNX dołączono oprogramowanie ETS
- System jest intuicyjny i łatwy w obsłudze
- Umożliwia ćwiczenie umiejętności diagnozowania i usuwania usterek
- Eksperymenty konfigurowane za pomocą panelu połączeniowego (patch board)
- Zwiększone bezpieczeństwo elektryczne
- Stół warsztatowy wyposażony w kółka (z blokadą) ułatwiające przemieszczanie
- Zasilanie AC zabezpieczone wyłącznikiem nadprądowym (MCB)
Realizowane Zagadnienia Edukacyjne:
- Ćwiczenie: oprogramowanie Engineering Tool Software (ETS) (licencja bezpłatna)
- Ćwiczenie: oprogramowanie i konfiguracja urządzeń KNX przy użyciu oprogramowania ETS
- Badanie modułu zabezpieczającego
- Badanie modułu zasilacza
- Badanie modułu USB (montowany na szynie DIN)
- Badanie modułu sprzęgła linii
- Badanie 4-krotnego modułu przycisku wielofunkcyjnego
- Badanie 2-krotnego modułu przycisku wielofunkcyjnego
- Badanie 4-krotnego modułu wykonawczy z funkcją pomiaru prądu
- Badanie 2-krotnego modułu ściemniacza
- Badanie 4-krotnego modułu sterowania roletami
- Ćwiczenie: włączanie/wyłączanie oświetlenia przy użyciu 4-krotnego modułu wykonawczego (przełącznik binarny z funkcją sterowania ręcznego)
- Ćwiczenie: włączanie/wyłączanie oświetlenia przy użyciu 4-krotnego modułu wykonawczego i 2-krotnego modułu przycisku
- Ćwiczenie: sterowanie ruchem rolet (góra/dół) przy użyciu 4-krotnego modułu sterowania roletami i 2-krotnego modułu przycisku
- Ćwiczenie: sterowanie ściemnianiem i włączaniem/wyłączaniem oświetlenia przy użyciu 2-krotnego modułu ściemniacza i 4-krotnego modułu przycisku.
Stanowisko edukacyjne dostarczamy z opisami gotowych ćwiczeń.
Czas dostawy: ~8 tygodni.
